Guida di avvio rapido S2U IP20
08/19

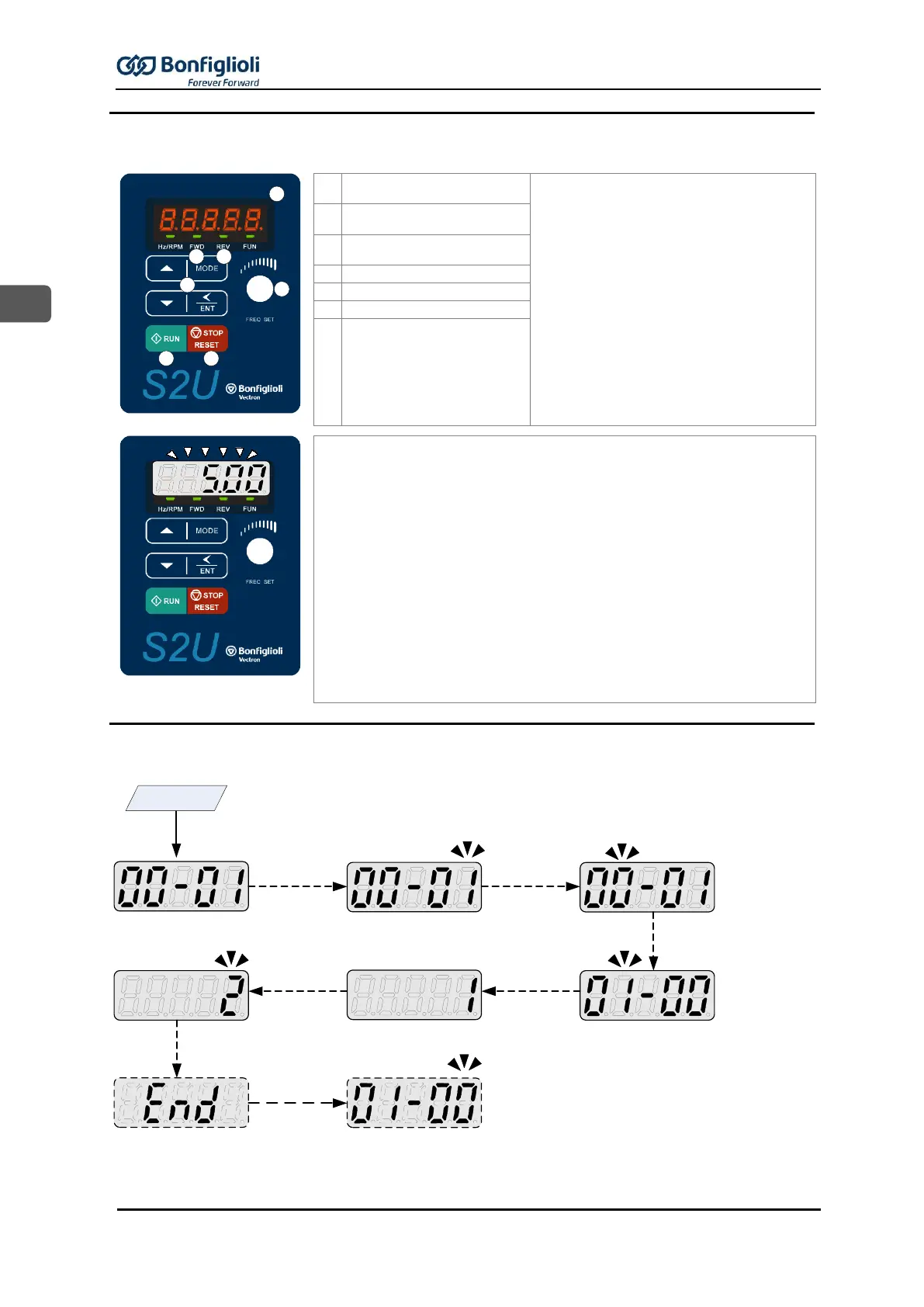

Fase 2 – Alimentare l'inverter, verificare l'operatore digitale
Questa fase descrive le indicazioni e le funzionalità del pannello Operatore.
A
Indicatore di stato della
direzione di marcia avanti
Descrizione dei tasti (C):
RUN: Avvia l'inverter in Modalità locale.
STOP/RESET: Decelera o arresto per inerzia. /
Ripristina allarmi o azzera errori.
▲: Incrementa il numero del parametro e i
Valori preimpostati.
▼: Decrementa il numero del parametro e i
Valori preimpostati.
MODE: Navigatra le schermate disponibili
FUN: Esamina il contenuto del parametro
ENT: Visualizza il Valore preimpostato e
memorizza le modifiche ai valori del parametro.
“” Shift sinistro: utilizzato per modificare i
parametri o i Valori del parametro
FREQ SET: Imposta la frequenza.
B
Indicatore di stato della
direzione di marcia indietro
C
Tastierino a membrana con 6
tasti
D
Pulsante di avvio
E
Pulsante di arresto
F
Display LED
G
Potenziometro di frequenza
Fig. 1a
Impostazioni di controllo S2U IP20 (predefinite di fabbrica)
 Controllo AVVIO/ARRESTO: pulsanti RUN/STOP sul tastierino
Premere AVVIO (RUN) per AVVIARE l'unità.
 Controllo VELOCITÀ: pulsanti freccia SU e GIÙ sul tastierino
Mentre il numero lampeggia è possibile modificare il valore della velocità.
Fase 3 – Modificare i parametri
Esempio 1: Modifica dei parametri (in set parametri completo)
Short press
</ENT once
Short press
</ENT twice
Short press▲
once
Long press
</ENT once
Frequency
Short press▲
once
Short press
MODE once
Long press
</ENT once
A B
C
D E
F
G
S2UIP20_TD_QSGKeypad
S2UIP20_TD_QSGKeypad
I
