INGENIO COMPACT 10-20kVA Руководство по быстрому монтажу
Installation and start-up of INGENIO COMPACT 10÷20 kVA
OMS90052 РЕД. / REV.A
7

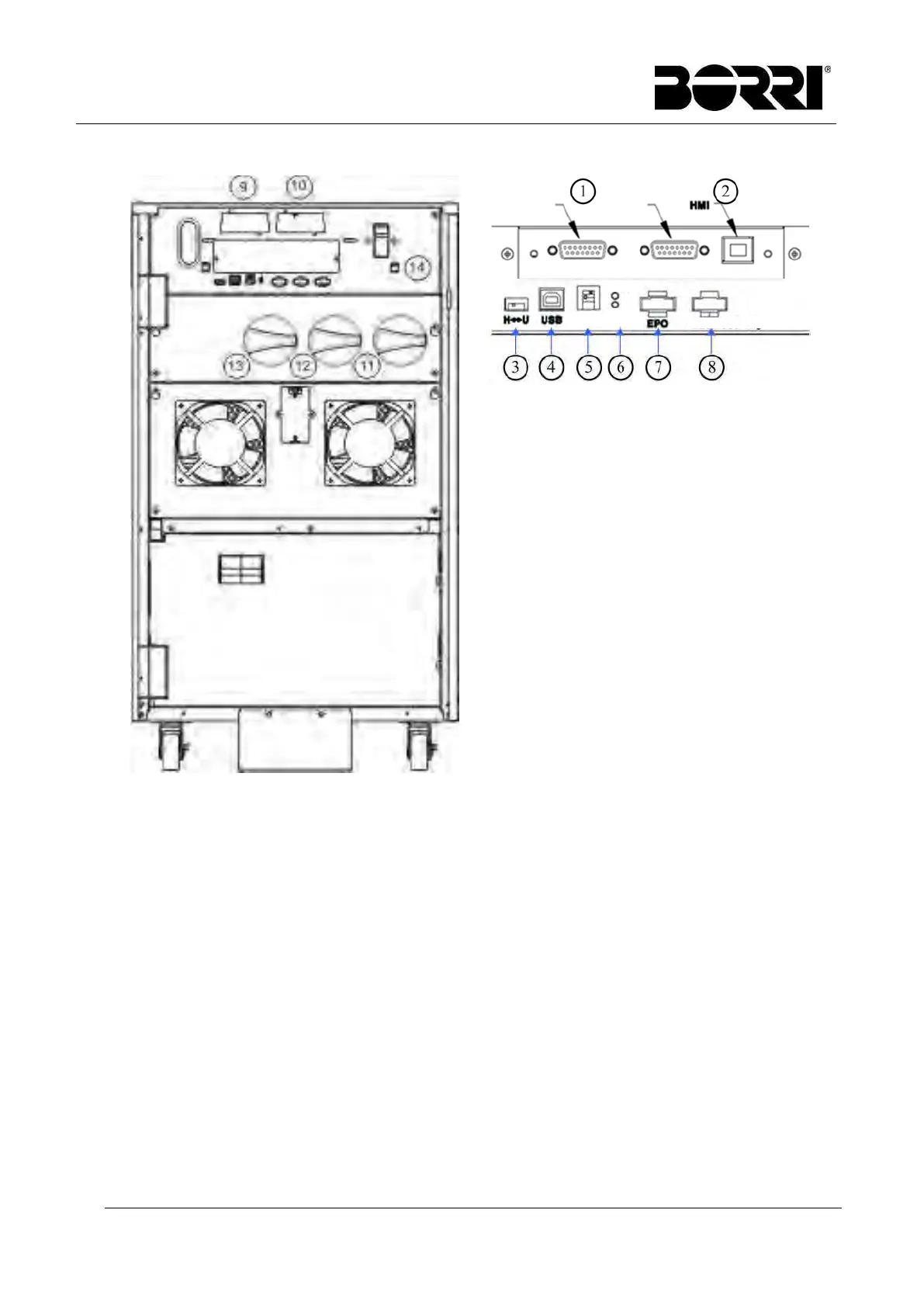

 10-20кВа Вид изнутри
1.
Порты параллельного
подключения
2.
HMI порт подключения
3.
Коммутационный
переключатель предназначен
только для обслуживания
4.
Порт USB предназначен
только для обслуживания
5.
Настройки оконечного
резистора кнопки для
параллельного подключения
6.
Состояние светодиодных
индикаторов
7.
ЕРО
8.
Защита обратного тока
9.
Коммуникационная плата
Slot2
10.
Коммуникационная плата
Slot1
11.
Кнопка входа линии питания
13.
Переключатель выхода
12.
Кнопка входа байпаса
14.
Плавкий предохранитель для
управления мощности
Парал. 2
Парал. 1
ПЕРЕКЛЮЧАТЕЛЬ
СТАНДАРТНЫЙ
СИГНАЛ
ТРЕВОГИ
Обратный ток
