Borri STS-16 - Descrizione Funzionale

Pagina 24 di 36 OMP68017 Rev. D 24/12/17
DESCRIZIONE FUNZIONALE.

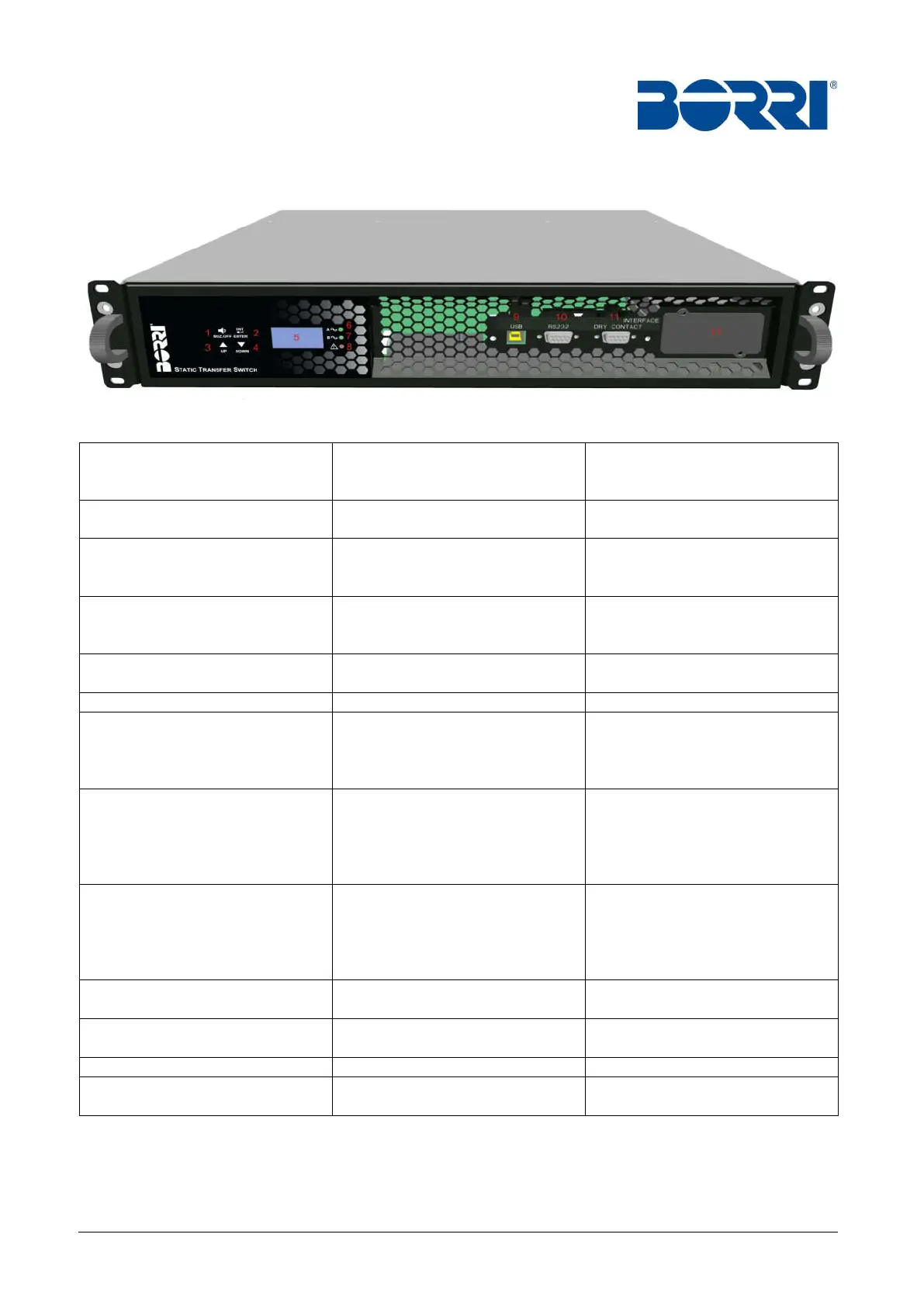

Vista frontale.
N° Tasto Descrizione
1. Buzzer
Silenzia il buzzer ( attivato a seguito
di un allarme )
2. Pulsante di selezione sorgente
E’ possibile visualizzare sul display le
informazioni relative a: Sorgente A,
Sorgente B, Carico
3. Pulsante di selezione informazioni
Si seleziona la sorgente, ed è
possibile visualizzare: Tensione,
Corrente, Frequenza, Carico di uscita
4. Pulsante di switch ingresso
Switch tra le sorgente: Sorgente A 
Sorgente B
5. LCD Display
6. Led presenza allarme
Acceso: malfunzionamento di
sistema
Spento: corretto funzionamento del
sistema
7. Led Indicatore Sorgente B
Acceso: tensione e frequenza nella
norma
Spento: tensione e frequenza non
nella norma
Lampeggiante: Sorgente prioritaria
8. Led Indicatore Sorgente A
Acceso: tensione e frequenza nella
norma
Spento: tensione e frequenza non
nella norma
Lampeggiante: Sorgente prioritaria
9. Porta USB
Connessione per software di setup o
software di monitoraggio
10. Porta RS-232
Connessione per software di setup o
software di monitoraggio
11. Porta per contatti esterni Contatti esterni
12. Slot di comunicazione esterna
Slot per scheda di comunicazione
esterna
