Pagina 26 di 36 OMP68017 Rev. D 24/12/17

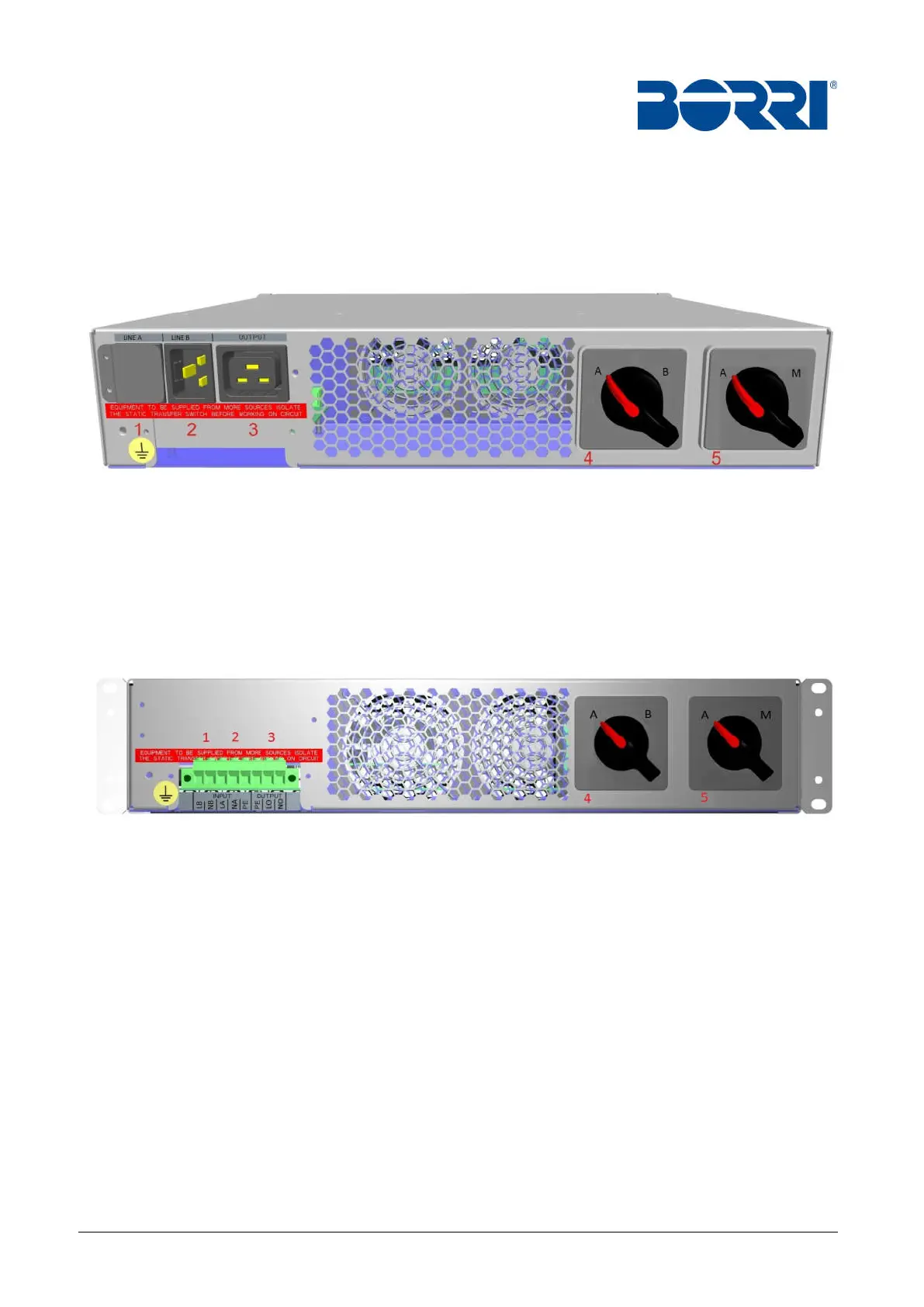

PANNELLO POSTERIORE
Di seguito viene visualizzato il retro del dispositivo con le informazioni di base
preliminari (saranno revisionate)
STS / ITS – 16 ( 230V – 16A )
6. Input LINEA B
7. Input LINEA A
8. Output (NO a sinistra, LO a destra, PE in alto in mezzo)
9. Selettore Linea A Linea B (A/B). Selezione linea di utilizzo in Manuale.
10. Selettore Automatico Manuale (A/M)
STS / ITS – 32 ( 230V – 32A )
6. Connettore Input/output (LB,NB,)
7. Connettore Input/output (LA,NA,PE)
8. Connettore Input/output (PE,LO,NO)
9. Selettore Linea A Linea B (A/B). Selezione linea di utilizzo in Manuale.
10. Selettore Automatico Manuale (A/M)
STS – 32 ( 230V – 32A )
1. Connettore Input e Output
2. Prese IEC Output
