20 Fan 1500, Fan 1500 DH
ritardo dello spegnimento dell’aspiratore viene conteggiato dal momento in cui si è spenta la luce o
l’interruttore specico a cui è collegato l’apparecchio, o dal calo dell’umidità impostato sul potenziomet-
ro del sensore di umidità
NOTA BENE: Il LED verde acceso nel sistema elettronico indica che il livello di umidità nell’ambiente è
superiore a quello impostato sul potenziometro responsabile della regolazione del sensore di umidi-
tà. Finché il LED è acceso, l’aspiratore non inizia il conto alla rovescia del ritardo dello spegnimento,
dopo il quale l’aspiratore viene spento. Ciò si verica solo quando il livello di umidità nell’ambiente
interno diminuisce e il LED verde si spegne.
6 INSTALLATION
L’installazione, il collegamento elettrico e la messa in funzione devono essere eseguiti
esclusivamente da un personale qualicato in conformità alle norme vigenti!

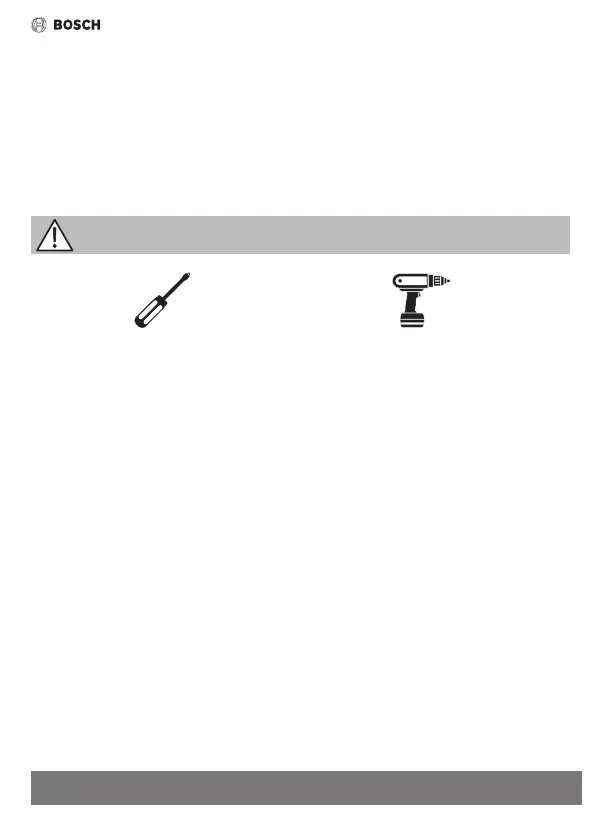

Strumenti
necessari:
Cacciavite a croce Avvitatore
Processo di assemblaggio
• Determinare dove verrà installato l’aspiratore�
• Preparare il cavo di alimentazione� Utilizzare NYM-O 2x1,5 mm² o NYM-O 3x1,5 mm² a seconda della
variante dell’apparecchiatura� Se nell’installazione si utilizza un cavo NYM-J 3x1,5 mm²
o NYM-J 4x1,5 mm², isolare il cavo di terra�
ATTENZIONE: Prima di iniziare un lavoro, assicurarsi che il cavo di alimentazione non sia sotto tensione.
• Rimuovere i tappi dei fori a pressione (9) facendo leva con un attrezzo appuntito�
• Misurare e fare i fori per l’aspiratore, i perni di montaggio ø6mm (inclusi nella confezione), quindi far
passare il cavo di alimentazione mostrato nella gura 5�
• Rimuovere il coperchio elettrico (2) ssato con le viti (3)�
• Far passare il cavo elettrico a doppio isolamento attraverso la boccola (4)� Il cavo deve essere portato in
una lunghezza tale che sia possibile collegarlo ai terminali di alimentazione�
Prima di collegare l’aspiratore: Rimuovere eventuali corpi estranei dall’interno dell’aspiratore;
controllare che la girante ruoti liberamente muovendola a mano, vericare che vi sia spazio
suciente per l’apertura della valvola di non ritorno posta in uscita dell’aspiratore;
Si consiglia di collegare l’aspiratore di scarico all’installazione del condotto con tubi essibili!
• Posizionare il corpo dell’aspiratore (5) ei perni di ssaggio nei fori precedentemente predisposti�
• Fissare l’aspiratore al tramezzo avvitando le viti nei perni di montaggio, utilizzando
i fori di montaggio (6)�
• Inserire i tappi dei fori di montaggio�
• Togliere l’isolamento esterno del cavo, togliere l’isolamento dei li per una lunghezza di 4 mm�
• Posizionare il cavo e collegarlo secondo lo schema elettrico appropriato per il modello
che si sta installando�
• Vericare che i conduttori dei cavi siano saldamente inseriti nei terminali�
• Vericare che l’aspiratore sia montato saldamente e che l’installazione elettrica sia corretta�
• Regolare i parametri:
Riguarda la versione DH: Impostare il valore del ritardo temporale e la sensibilità del sensore di umidità
tramite il tasto (7) sui potenziometri posti sul controller (8)�
