Fan 1500, Fan 1500 DH 27
descend�
En cas de raccordement selon la g� 3, en plus du fonctionnement automatique, il est possible de
démarrer manuellement l’extracteur de salle de bains au moyen d’un interrupteur d’éclairage ou d’un
interrupteur séparé pour l’extracteur� Si la lumière ou l’interrupteur de l’extracteur de salle de bains est
éteint, comme dans le premier cas, l’appareil s’éteint après le temps indiqué sur le potentiomètre,
à condition que le taux d’humidité dans la pièce soit inférieur à la valeur réglée sur le potentiomètre�
Le système de détection d’humidité est le système prédominant� Le capteur d’humidité détecte l’hu-
midité entre 40 % et 90 % d’humidité relative de l’air� Le système est en outre équipé d’une minuterie�
Le retard à l’arrêt peut être réglé au moyen d’un potentiomètre situé sur l’électronique�
La valeur minimale du retard est de 3 minutes lorsque le potentiomètre est tourné dans le sens anti-ho-
raire� Pour prolonger la durée de fonctionnement, tourner le potentiomètre dans le sens horaire� La
valeur maximale du délai est de 30 minutes� La commande du délai d’arrêt est unerégulation progres-
sive� Le délai d’arrêt de l’extracteur est calculé à partir de la désactivation de l’éclairage ou d’un interrupt-
eur séparé auquel l’appareil est raccordé ou à partir de la chute d’humidité réglée sur le potentiomètre
du capteur d’humidité�
ATTENTION : La LED verte sur l’électronique indique que le niveau d’humidité dans la pièce est
supérieur à celui réglé sur le potentiomètre responsable de la régulation du capteur d’humidité.
Tant que la LED est allumée, L’extracteur ne démarre pas le compte à rebours du délai d’arrêt, après
quoi L’extracteur s’arrête. Ceci ne se produit que lorsque le taux d’humidité de la pièce diminue et
que la LED verte s’éteint.
6 INSTALLATION
L’installation, le raccordement électrique et la mise en service ne doivent être
eectués que par du personnel qualié conformément aux prescriptions en vigueur !

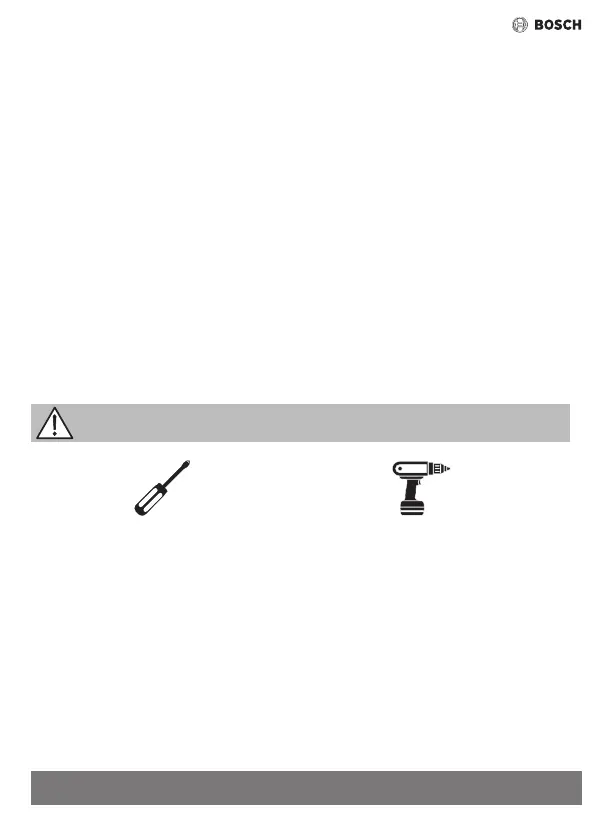

Outlis
nécessaires:
Tournevis cruciforme Visseuse
Procédure d’installation
• Déterminer le lieu d’installation de l’extracteur�
• Préparez le câble d’alimentation� Utilisez NYM-O 2x1,5 mm² ou NYM-O 3x1,5 mm² en fonction de la
variante de l’équipement� Si un câble NYM-J 3x1,5 mm² ou NYM-J 4x1,5 mm² est utilisé dans l’installa-
tion, isolez le câble de mise à la terre�
ATTENTION : Avant de commencer les travaux, assurez-vous que le câble d’alimentation
n’est pas sous tension.
• Retirer les bouchons encliquetables (9) en utilisant un outil pointu�
• Mesurer et faire les trous pour L’extracteur, les goujons de montage de 6 mm de diamètre (inclus dans
l’emballage) et ensuite faire sortir le câble d’alimentation comme indiqué dans la gure 5�
• Retirer le couvercle électrique (2) protégé par les vis (3)�
• Faire passer le câble électrique à double isolation dans le conduit (4)� Le câble doit être à une longueur
susante pour se connecter aux bornes de l’alimentation électrique�
Avant de xer L’extracteur : Retirer les objets indésirables à l’intérieur de l’extracteur ; vérier que le
rotor tourne librement en le mettant en mouvement avec la main, s’assurer qu’il y a susamment
