Fan 1500, Fan 1500 DH 35
Diyot açık olduğu sürece, fan, kapatıldıktan sonraki durma gecikmesini saymaya başlamayacaktır.
Sadece odadaki nem seviyesi düştükten ve yeşil diyot söndükten sonra gerçekleşecektir.
6 KURULUM
Banyo aspiratörü sadece elektrik şebekesine bağlı olmalı ve kaliye personel
tarafından geçerli yasalara uygun olarak kullanılmak üzere kullanılmalıdır!

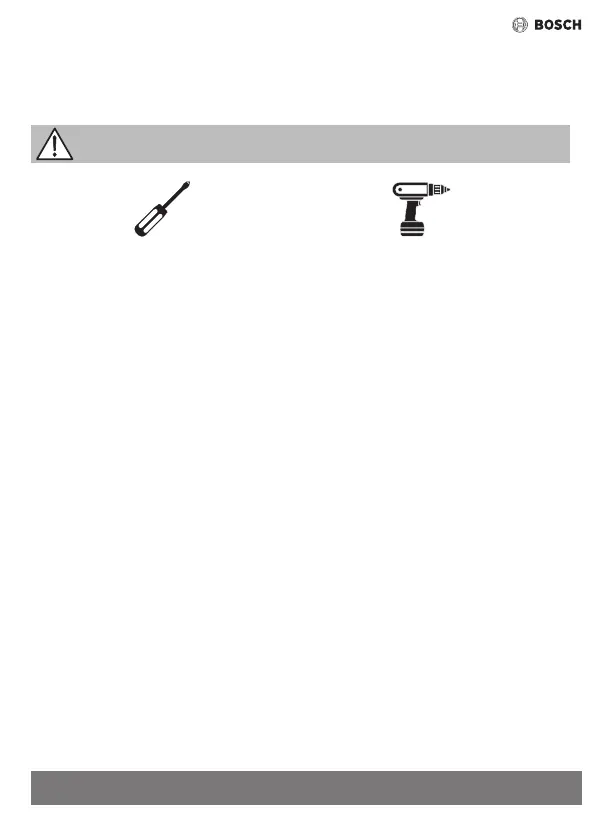

Gerekli
malzemeler:
Yıldız uçlu tornavida Matkap
Kurulum işlemi
• Fanın kurulacağı yeri belirleyin�
• Güç kablosunu hazırlayın� Ekipman varyantına bağlı olarak NYM-O 2x1,5 mm² veya NYM-O 3x1,5
mm² kullanın� Eğer kurulumda NYM-J 3x1,5 mm² veya NYM-J 4x1,5 mm² kablo kullanılıyorsa, toprak
kablosunu izole edin�
NOT: İşleme devam etmeden önce güç kablosunda akım olmamasına dikkat edin.
• İtmeli delik tapaları (9) sivri uçlu bir alet kullanarak çıkartın�
• Fan ve ø6mm sabitleme pimleri (pakete dahildir) için delik yerlerini ölçün ve delin ve ardından Şekil
5’te gösterilen güç kablosunu yerleştirin�
• Vidalarla (3) sabitlenmiş elektrik kapağını (2) çıkarın�
• Çift yalıtımlı elektrik kablosunu aralıktan (4) geçirin� Kablo, güç klemenslerine bağlantı yapılabilecek
uzunlukta olmalıdır�
Fanı monte etmeden önce: Fanın içindeki yabancı cisimleri çıkarın; pervaneyi elinizle hareket ettir-
erek kolayca dönüp dönmediğini kontrol edin; pervane çıkışında bulunan çekvalf kapağının açılması
için yeterli boşluk olduğundan emin olun;
Egzoz fanını kanal bağlantısına esnek borular kullanarak bağlayınız!
• Fan gövdesini (5) ve sabitleme pimlerini hazırlanan deliklere yerleştirin�
• Sabitleme deliklerini (6) kullanarak vidaları sabitleme tapalarına vidalamak suretiyle fanı bölmeye
sabitleyin�
• Sabitleme deliği tapalarını yerleştirin
• Dış yalıtımı kablodan ayırın, tel yalıtımını 4 mm uzunluğa kadar çıkarın�
• Kabloyu ayarlayın ve kurulumu yapılmakta olan modele uygun bağlantı şemasına göre bağlayın�
• Kablo iletkenlerinin klemenslere sağlam bir şekilde bağlandığından emin olun�
• Fanın kurulumunun sağlam ve elektrik tesisatının doğru olup olmadığını kontrol edin�
• Parametreleri ayarlayın:
DH modeli için geçerlidir: Kontrol ünitesinde (8) bulunan potansiyometreler üzerindeki tuşu (7)
kullanarak gecikmeli zaman değerini ve nem sensörü hassasiyetini ayarlayın�
• Bağlantı kablosunun yalıtımını kontrol edin�
-Bağlantı kablosu, olası bir su baskını durumunda hiçbir koşulda akım taşıyan parçalara
su gelmeyecek şekilde korunmalıdır�
• Elektrik kapağını (2) takın ve ardından vidalarla (3) vidalayın�
• Hareketli parçalara dokunma riskine karşı koruma görevi gören ön paneli (1) takın�
