Réglages (suite)
Débranchez la prise avant tout
assemblage, réglage ou réparation afin
d’éviter tout risque de blessure.
Contrôle de la butée
d’inclinaison à 45° à droite
1. Abaissez l’ensemble de la tête et enclenchez sa goupille de
blocage.
2. Tournez la table pour l’amener à la position d’onglet 0°.
3. Soulevez le levier de blocage de l’inclinaison pour déverrouiller
cette dernière.
4. Mettez le bouton de sélection de la plage d’inclinaison sur la
position 0°-45° à droite (voir page 98).
5. Inclinez la scie vers la droite jusqu’à ce que vous sentiez la butée
à 45° à droite. C’est la position actuelle du réglage de
l’inclinaison à 45° à droite.
6. À l’aide d’une équerre combinée, contrôlez la position de la lame
en butée à 45°. Mettez la tête de l’équerre combinée sur la table
et appuyez sa surface à 45° contre la lame. Si la lame ne touche
pas l’équerre sur toute sa longueur, (Figure 1), suivez la
méthode de réglage.
Réglage de la butée
d’inclinaison à 45° à droite
1. Soulevez le levier de blocage de l’inclinaison pour déverrouiller
celle-ci.
2. Inclinez la scie à la position 45° à droite.
3. Placez l’équerre combinée de manière à appuyer sa surface à
45° contre la lame (Figure 1).
4. Enfilez la clé en « L » de 3 mm dans le trou à 45° à droite situé
sur le bâti de support vertical (Figure 2).
5. Tournez la clé en « L » tout en observant la lame et continuez
jusqu’à ce que celle-ci s’aligne sur la surface à 45° de l’équerre.
6. Réglez l’aiguille indiquant l’inclinaison pour l’amener en face du
trait à 45° sur l’échelle de l’inclinaison.
AVERTISSEMENT
!

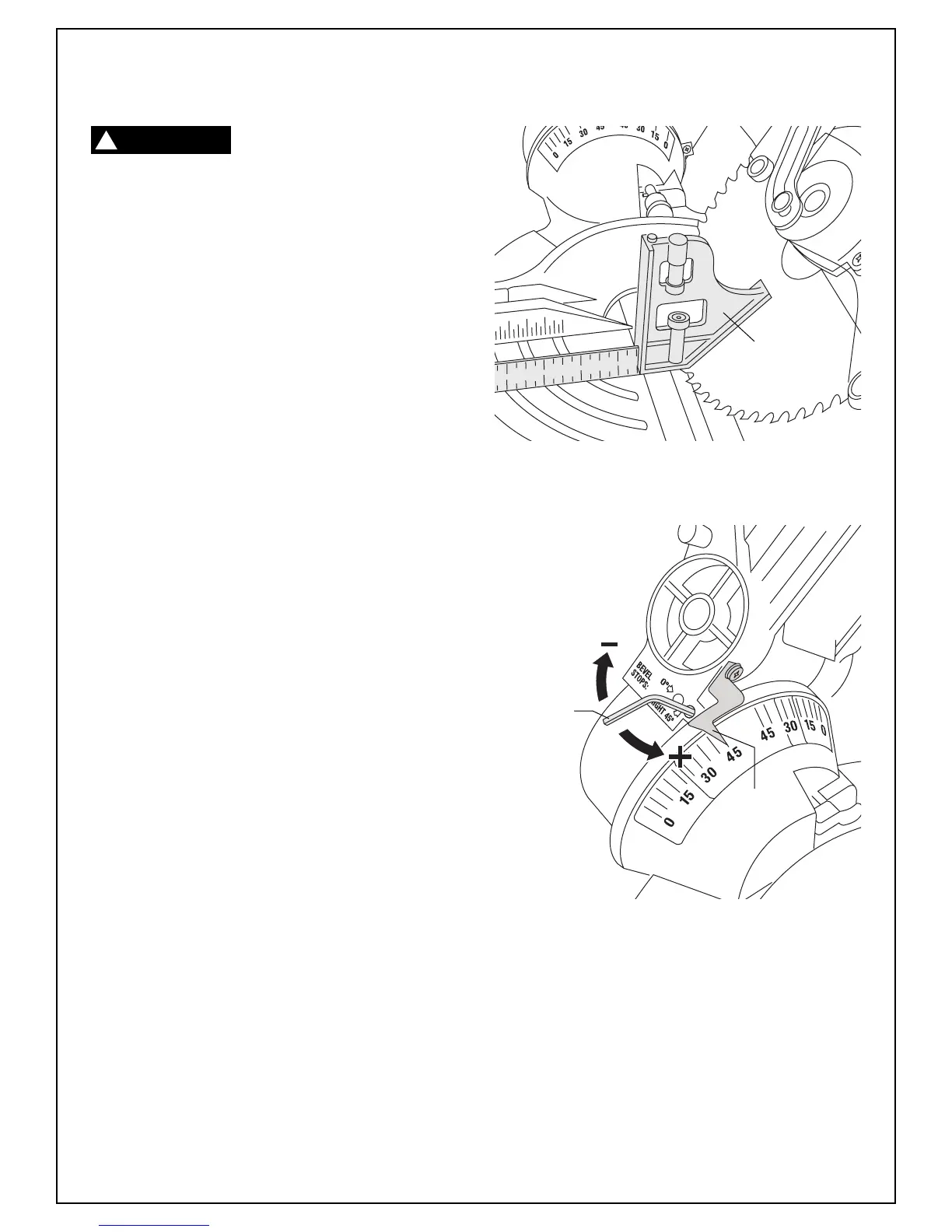

Figure 1. Contrôle de la butée d’inclinaison à 45° à droite
Figure 2. Réglage de la butée d’inclinaison à 45° à droite
Clé
hexagonale
en « L » de
3 mm dans
le trou
d’accès à
45° à droite
Aiguille
du biseau
Équerre
combinée
