90.
Réglages
Débranchez la prise avant tout
assemblage, réglage ou réparation afin
d’éviter tout risque de blessure.
Contrôle de la butée
d’inclinaison à 45° à droite
1. Abaissez l’ensemble de la tête et enclenchez sa goupille de
blocage.
2.
Faites coulisser l’ensemble de tête à fond vers l’arrière et serrez
le bouton de blocage du coulisseau.
3. Tournez la table pour l’amener à la position d’onglet 0°.
4. Soulevez le levier de blocage de l’inclinaison pour déverrouiller
cette dernière.
5.
Mettez le bouton de sélection de la plage d’inclinaison sur la
position 0°-45° à droite. (voir page 104)
6. Inclinez la scie vers la droite jusqu’à ce que vous sentiez la butée
à 45° à droite. C’est la position actuelle du réglage de
l’inclinaison à 45° à droite.
7. À l’aide d’une équerre combinée, contrôlez la position de la lame
en butée à 45°. Mettez la tête de l’équerre combinée sur la table
et appuyez sa surface à 45° contre la lame. Si la lame ne touche
pas l’équerre sur toute sa longueur, (Figure 1), suivez la
méthode d’inclinaison.
Réglage de la butée
d’inclinaison à 45° à droite
1. Soulevez le levier de blocage de l’inclinaison pour déverrouiller
celle-ci.
2. Inclinez la scie à la position 45° à droite.
3. Placez l’équerre combinée de manière à appuyer sa surface à
45
° contre la lame. (Figure 1)
4.
Enfilez la clé en L de 3 mm dans le trou situé sur le bâti de
support vertical. (Figure 2)
5.
T
ournez la clé en L tout en obser
vant la lame et continuez
jusqu’à ce que celle-ci s’aligne sur la sur
face à 45
° de l’équerre.
6. Réglez l’aiguille indiquant l’inclinaison pour l’amener en face du
trait à 45
°
sur l’échelle de l’inclinaison.

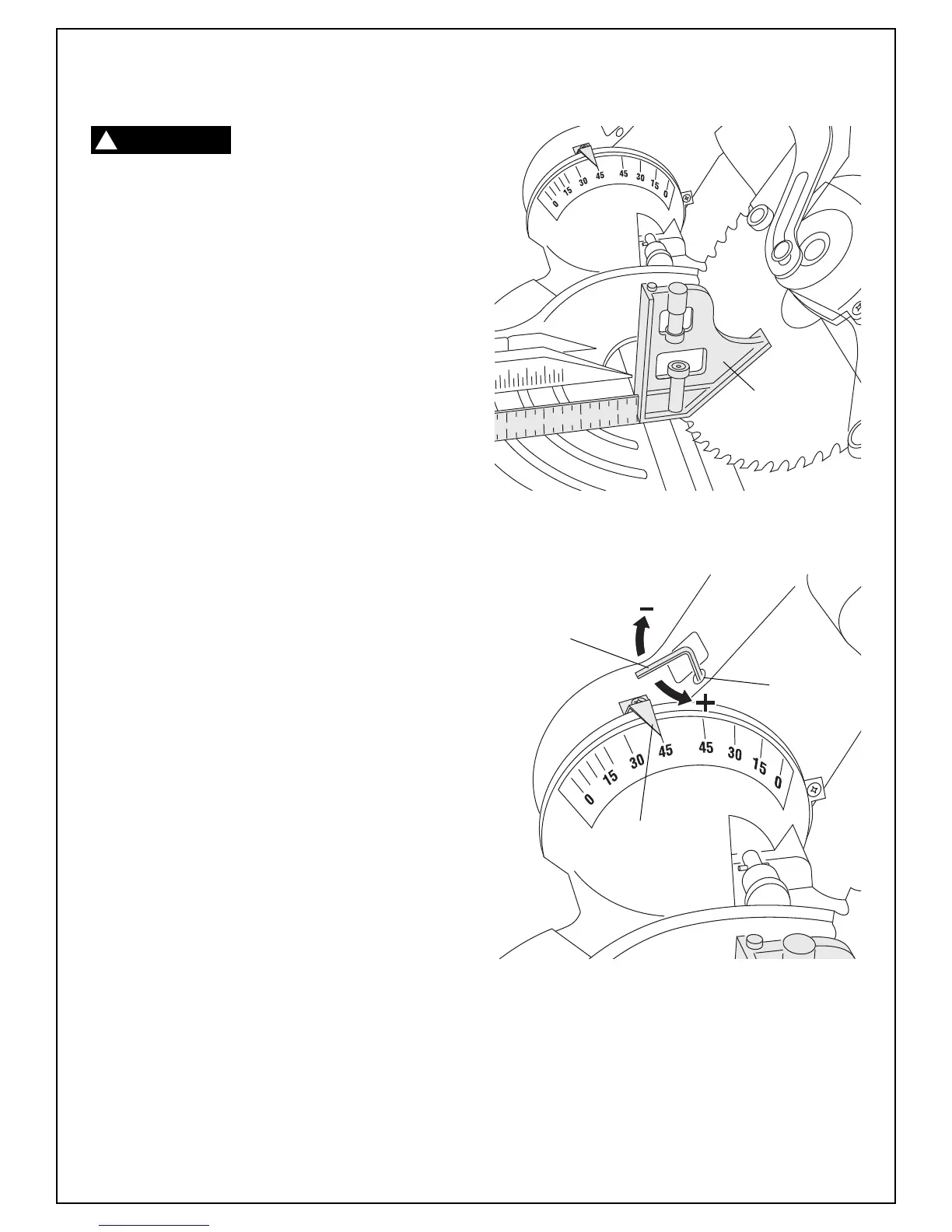

Figure 1. Contrôle de la butée d’inclinaison à 45° à droite
Figure 2. Réglage de la butée d’inclinaison à 45° à droite
3mm
“L”
Wrench
Trou d’accès
du réglage
Bevel
Pointer
Équerre à
combinaison
AVERTISSEMENT
!
