Bosch BEA 060 - Popis Přístroje; Stavová Kontrolka LED; Popis Činnosti

1 689 989 112 2020-06-24| Robert Bosch GmbH
| 34 | BEA 060 | cs
3.5 Popis přístroje
! BEA 060 používejte jen v uzavřených dílenských pro-
storách. BEA 060 chraňte před vlhkem.
BEA 060 se skládá s vodivé desky počítače a měřením
teploty, měřením otáček a měřením emisí. Komunikace
mezi počítačem/laptopem a BEA 060 je možná buď
formou spojení Bluetooth nebo USB spojení.
O2
N0
AF I
GF 3 GF 2
BEA 060
459907_1Ko.eps
1
2
3
5
6
7
8
9
10
11
12
13
14
16
18
15
11-16V
17
4
20 W

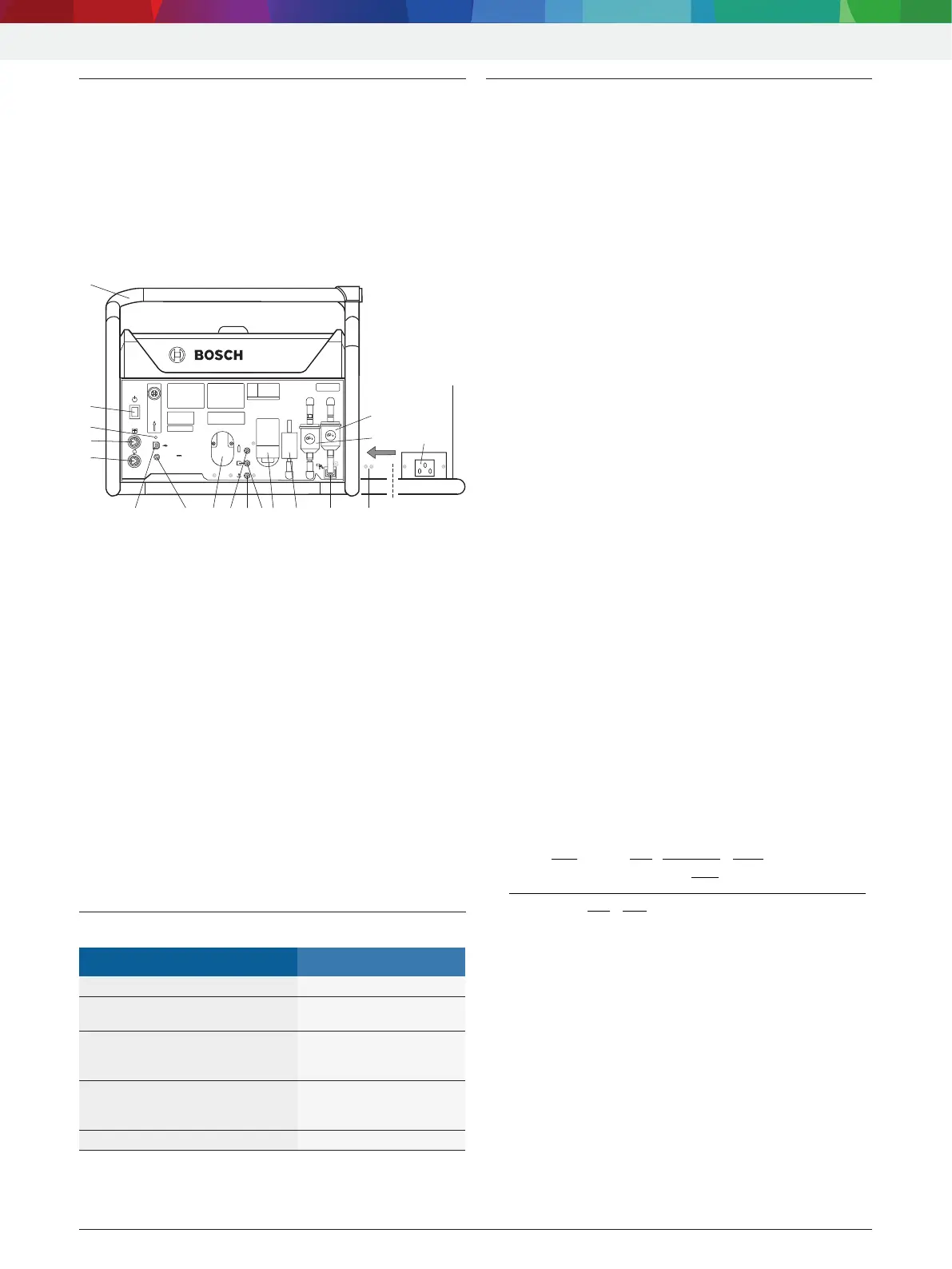

Obr. 1: BEA 060
1 Hrubý filtr GF2
2 Hrubý filtr GF3
3 Síťová přípojka
4 Otvory pro kabelové spony (odlehčení síťového kabelu od tahu)
5 Vstup měřeného plynu
6 Filtr s aktivním uhlím AF1
7 Snímač O
2
8 Výstup měřeného plynu
9 Výstup kondenzátu
10 Vstup zkušebního plynu
11 Snímač NO
1)
12 Připojovací vedení pro zásuvku zapalovače cigaret
1)
13 Přípojka USB
14 Přípojka pro připojovací vedení 1 684 463 810
1)
k BEA 040/
BDM300
1)
15 Přípojka pro snímač teploty oleje
16 LED
17 Tlačítko ZAP/VYP
18 Držadlo pro přenášení
1)
Zvláštní příslušenství
3.6 Stavová kontrolka LED
LED Stav
Nesvítí BEA 060 vyp.
Bliká ve vteřinovém taktu střídavě
oranžově a zeleně
BEA 060 zap. a připraven
k provozu
Bliká rychle střídavě oranžově a
zeleně
Komunikace se softwarem
BEA přes USB nebo Blue-
tooth
Bliká rychle střídavě oranžově a
zeleně (software BEA pro analýzu
emisí není spuštěn)
Firmware vadný
Svítí červeně BEA 060 vadné
3.7 Popis činnosti
Pomocí BEA 060 se měří složky výfukových plynů CO,
HC, CO
2
, O
2
a NO (NO jako možnost dodatečného vyba-
vení). Vzdušný součinitel lambda se vypočte v závislosti
na naměřených plynových hodnotách.
K měření podílů CO, CO
2
a HC je použita bezrozptylová
infračervená metoda (NDIR bezrozptylová infračervená
spektroskopie). Kyslík je zjišťován pomocí měřicího sní-
mače fungujícího na elektrochemickém principu.
Doba zahřívání
Doba zahřívání u BEA 060je přibližně 1 minutu. Během
této doby není možné měření.
Nastavení nuly při startu měření emisí
Po zapnutí čerpadla se automaticky nastaví nulový bod
analytického systému s okolním prostředním (nulový
plyn) (trvání 30 sekund).
Nastavení nuly během měření emisí
Po spuštění měření emisí provádí BEA 060 v nepravidel-
ných intervalech automaticky kontrolu systému porovná-
ním s okolním vzduchem. Ke kontrole systému přepíná
BEA 060 elektromagnetický ventil na okolní vzduch. Po
dobu 30 sekund probíhá proplachování nulovým plynem.
Nasávaný okolní vzduch je čištěn pomocí filtru s aktiv-
ním uhlím.
Měření vzdušného součinitele lambda
Z naměřených koncentrací HC, CO, CO
2
a kyslíku
BEA 060 vypočte vzdušný součinitel lambda.
Přesné měření kyslíku je důležité pro výpočet lambda.
Výpočet lambda a měření kyslíku musí být přitom akti-
vované.
Hodnota lambda se vypočítá pomocí Brettschneiderova
vzorce:
[ ]
[ ]
[ ]
[ ]
[ ]
[ ] [ ]
( )
[ ] [ ] [ ]
( )
λ =
+ + +
+
−












+
+ −






+ +
CO
CO
O
H
x
CO
CO
O
x CO CO
H O
x CO CO K x HC
CV
CV
CV CV
2 2
2
2
2 1
2
4
3 5
3 5
2
1
4 2
,
,
[] Koncentrace v % obj., také pro HC
K
1
Konverzní faktor pro HC z NDIR na FID (hodnota 8)
Hcv Poměr vodík-uhlík v palivu
(typicky 1,7261) *
Ocv Poměr kyslík-uhlík v palivu
(typicky 0,0175) *
* Závisí na použitém palivu.
Měření kyslíku
BEA 060 je vybaven snímačem O
2
. Snímač O
2
představu-
je opotřebitelný díl.
Měření kyslíku je automaticky porovnáváno s normálním
obsahem kyslíku ve vzduchu 20,9 % obj., což je nutné
pro výpočet hodnoty lambda.
