fr
Robert Bosch GmbH1 689 979 848 (2005-06-14)
26 BSL 2470

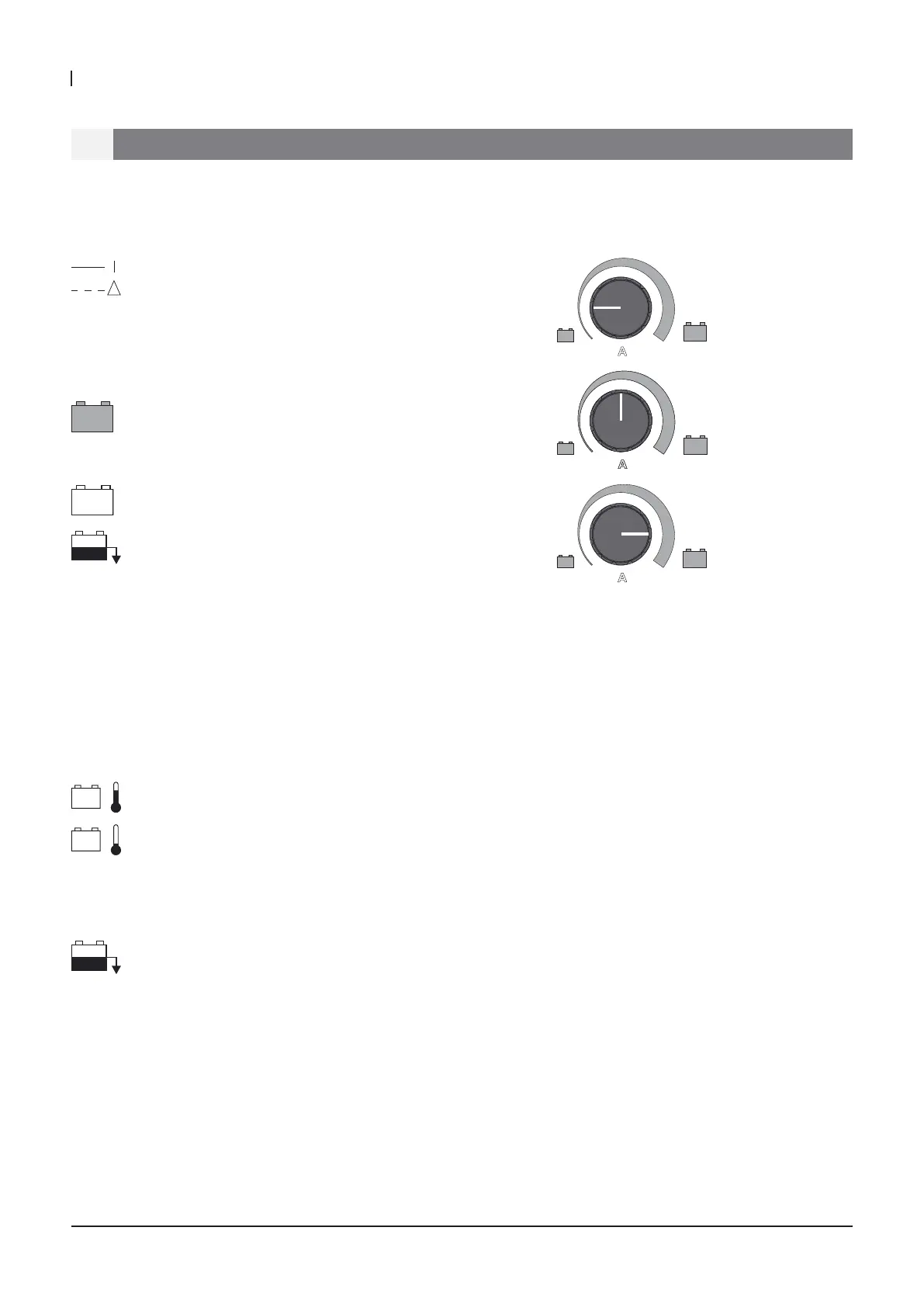

2.4 Remarques sur les symboles de l’appareil
Diode rouge (fig. 2, point 2)
Affichage secteur (permanent)
Lors d’une inversion de polarité ou d’une
tension étrangère excessive sur les cossesde
la batterie (diode clignotante)
Diode verte (fig. 2, point 3)
Affichage « Tension finale de batterie atteinte »
Diode jaune (fig. 2, point 4)
Affichage de charge en cours (permanent)
Affichage de sous-tension batterie (clignotant)
Si les diodes jaune et verte ne s’allument pas,
c’est que la tension batterie est inférieure à
1 V (Batterie 12 V) ou à 2 V (Batterie 24 V).
Dans cette situation la batterie n’est pas
chargée car il est impossible de contrôler la
bonne polarité du branchement.
Commutateur de température batterie
(fig. 2, point 6)
Température batterie chaude (> 15 °C)
Température batterie froide (< 15 °C)
Bouton de sous-tension batterie pour batte
-
rie vide. (fig. 2, point 7)
Avec des tensions batterie entre 1 V et 8 V
en fonctionnement 12 V ou entre 2 V et 16 V
en fonctionnement 24 V, le processus de
charge doit être démarré avec le bouton de
sous-tension.
!
..2. Description de produit
Recommandations de positionnement
du potentiomètre pour la charge (fig. 2,
point 8)
Repère du bouton de potentiomètre à
l’horizontale vers la gauche : batterie 36 Ah
env.
Repère du bouton de potentiomètre à la ver
-
ticale vers en haut : batterie 100 Ah env.
Repère du bouton de potentiomètre à
l’horizontale vers la droite : batterie 230 Ah
env.
2.5 Mise hors service
Eliminez votre rebut électronique par les cir
-
cuits de reprise prévus à cet effet.
