Instrucciones de funcionamiento
AJUSTE DE PROFUNDIDAD
Desconecte el enchufe de la fuente de energía. Afloje la
palanca de ajuste de profundidad ubicada en la carcasa
de la sierra. Sujete la base con una mano y suba o baje
la sierra con el mango.
Fije la palanca en la posición de ajuste de profundidad
deseada. Verifique la profundidad deseada (Fig. 3).
Para un astillado mínimo la longitud que debe sobresalir
por debajo del material que se va a cortar no debe ser de
más de un diente de hoja (Fig. 4).
VERIFICACIÓN DEL ÁNGULO DE CORTE DE 90°
Desconecte el enchufe de la fuente de energía. Ajuste la
base al valor de máxima profundidad de corte. Afloje la
palanca de ajuste de inclinación, ajuste a 0˚ en el
cuadrante, vuelva a apretar la palanca y verifique que hay
un ángulo de 90˚ entre la hoja y el plano inferior de la
base con una escuadra (Fig. 5). Haga ajustes girando el
pequeño tornillo de alineación si fuera necesario.
AJUSTE DE INCLINACIÓN
Desconecte el enchufe de la fuente de energía. La base
se puede ajustar hasta 56˚ aflojando la palanca de ajuste
de inclinación en la parte delantera de la sierra. Alinee
hasta alcanzar el ángulo deseado en el cuadrante
calibrado. Luego, apriete la palanca de ajuste de
inclinación (Fig. 6).
Debido al aumento en la cantidad de acoplamiento de la
hoja en la pieza de trabajo y a la disminución en la
estabilidad de la base, se puede producir el atasco de la
hoja. Mantenga la sierra estable y la base firme sobre la
pieza de trabajo.

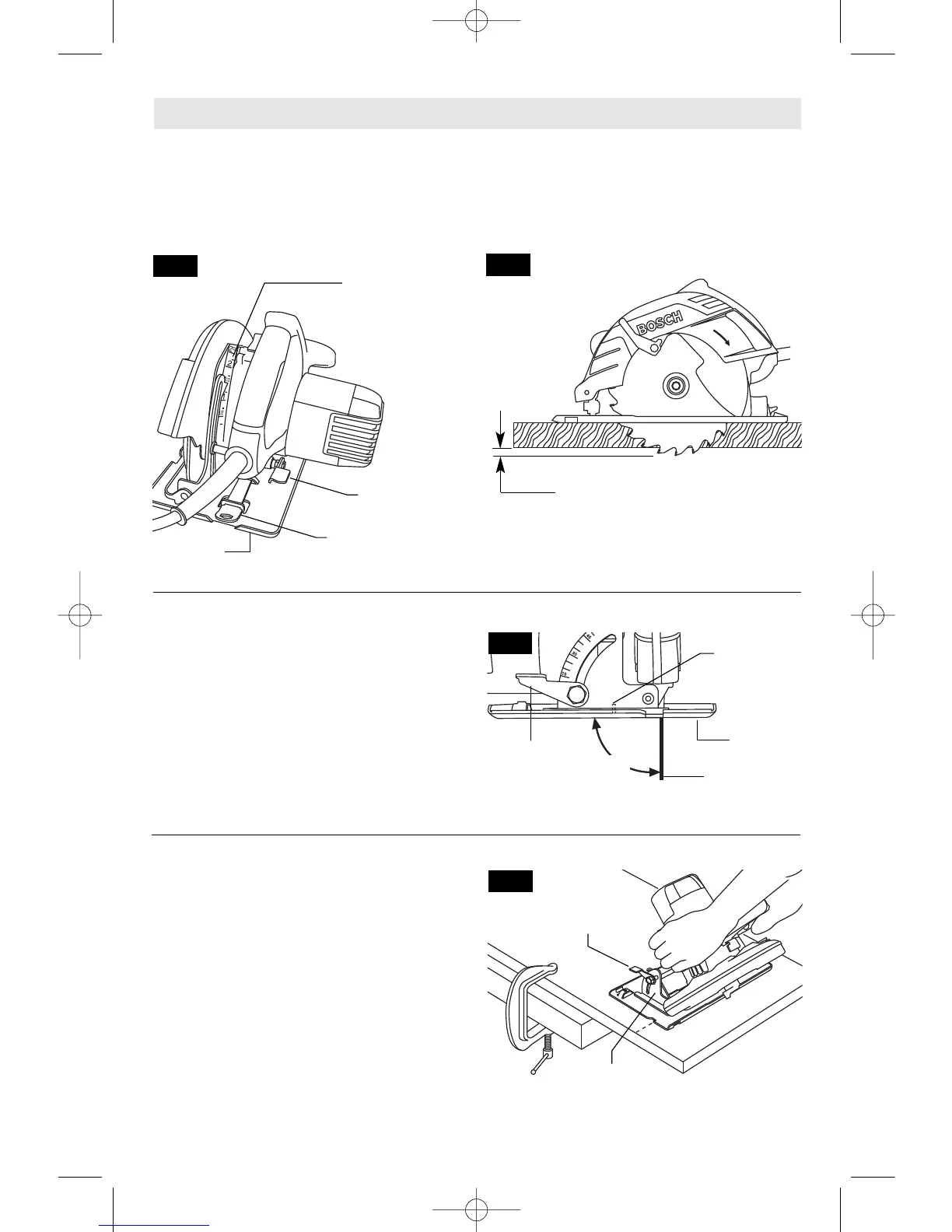

FIG. 4
UN DIENTE ES LA LONGITUD QUE
DEBE PENETRAR EN LA MADERA
PARA UN ASTILLADO MINIMO
FIG. 3
BASE
LLAVE DE HOJA Y
AREA PARA GUARDAR
PALANCA DE
AJUSTE DE
PROFUNDIDAD
SOPORTE DE
PROFUNDIDAD
CALIBRADO
CUADRANTE
PALANCA DE
AJUSTE DE
INCLINACIÓN
FIG. 6
FIG. 5
90°
HOJA
PALANCA DE
AJUSTE DE
INCLINACIÓN
BASE
TORNILLO DE
ALINEACIÓN
BM 1619P06013 06-07 6/14/07 3:42 PM Page 33
