Obsługa techniczna | EFEP 60H / EFEP 67D | 99
EFEP 60H / EFEP 67D, akcesoria iopakowania
należy oddać do ponownego przetwarzania
zgodnie zprzepisami oochronie środowiska.
¶ Nie wyrzucać EFEP 60H / EFEP 67D do
odpadów zgospodarstwa domowego.
6. Wyłączenie z eksploatacji
6.1 Zmiana miejsca
¶ W przypadku przekazania urządzenia
EFEP 60H / EFEP 67D należy przekazać również kom-
pletną dokumentację dostarczoną wraz z urządzeniem.
¶ Urządzenie EFEP 60H / EFEP 67D transportować
tylko w oryginalnym lub zbliżonym do niego opako-
waniu.
6.2 Usuwanie i złomowanie
¶ Urządzenie EFEP 60H / EFEP 67D rozłożyć na części,
posortować na poszczególne materiały i usunąć
zgodnie z obowiązującymi przepisami.
6.2.1 EFEP 60H / EFEP 67D i akcesoria
6.2.2 Materiały szkodliwe dla środowisk wodnych
! Oleje i smary jak również odpady zawierające olej i
smar (np. filtry) zaliczają się do materiałów szkodli-
wych dla środowisk wodnych.
1. Nie dopuścić, aby materiały szkodliwe dla środowisk
wodnych przedostały się do kanalizacji.
2. Materiały szkodliwe dla środowisk wodnych należy
utylizować zgodnie z obowiązującymi przepisami.
pl
5. Obsługa techniczna
5.1 Konserwacja
Wkład filtracyjny w zbiorniku oleju wymaga regularnej
wymiany. Po wlaniu nowego oleju kontrolnego należy
przepłukać wnętrze urządzenia EFEP 60H/67D przez
naciśnięcie dźwigni załączania ręcznego. Należy przy tym
wykonać wtrysk do przyrządu odciągowego bez uchwytu
wtryskiwacza.
1
2
458759-3

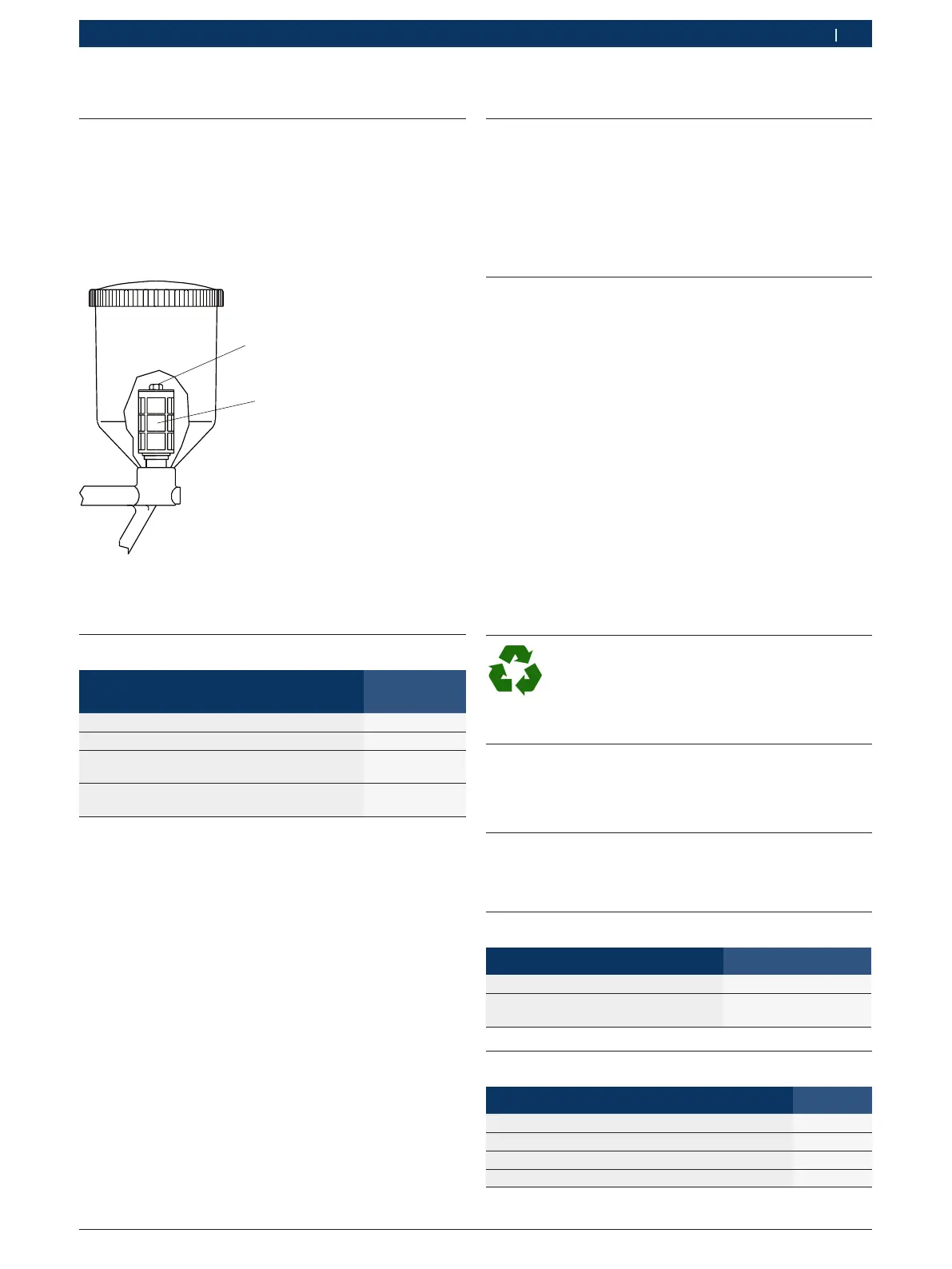

Rys. 3: Wymiana wkładu filtracyjnego
1 Śruba sześciokątna
2 Wkład filtracyjny
5.2 Części zamienne ieksploatacyjne
Nazwa Numer katalo-
gowy
Zbiornik oleju (tworzywo sztuczne) 1 685 400 014
Wkład filtracyjny
<)
1 687 431 011
Zawór odcinający z wrzecionem zaworu do
EFEP 60H
1 687 415 047
Zawór odcinający z wrzecionem zaworu do
EFEP 67D
1 687 415 048
<)
Części eksploatacyjne
7. Dane techniczne
7.1 Manometr
Klasa jakości i średnica patrz przegląd na przedostat-
niej stronie.
7.2 Zbiornik oleju testowego
Nazwa Wartość
Ilość oleju testowego: 600 ml
Filtr w zbiorniku oleju testowego o do-
kładności zgodnej z normą ISO 4020-2
330 000 (ok. 15 µ)
7.3 Momenty dokręcania
Nazwa Wartość
Przewód ciśnienia kontrolnego EFEP 60H/67D 15 +10 Nm
Przewód oleju testowego w uchwycie wtryskiwaczy 15 +10 Nm
Króciec redukcyjny w uchwycie wtryskiwaczy 15 +10 Nm
Adapter przyłączeniowy w uchwycie wtryskiwaczy 15 +10 Nm
