Profil çıtaların (lataların) işlenmesi (taban veya tavan çıtaları)
Profil çıtalar iki ayrı yöntemle işlenir:
– ayama rayına karşı yerleştirilmiş olarak,
– Kesme masasına yatırılmak suretiyle.
Ayrıca profil latanın genişliğine göre kesme işlemini
ray kılavuzu ile veya ray kılavuzu olmadan
kesebilirsiniz.
Ayarlanmış bulunan gönye açısını daima bir atık
tahta üzerinde deneyin.
Taban çıtaları (süpürgelikler)

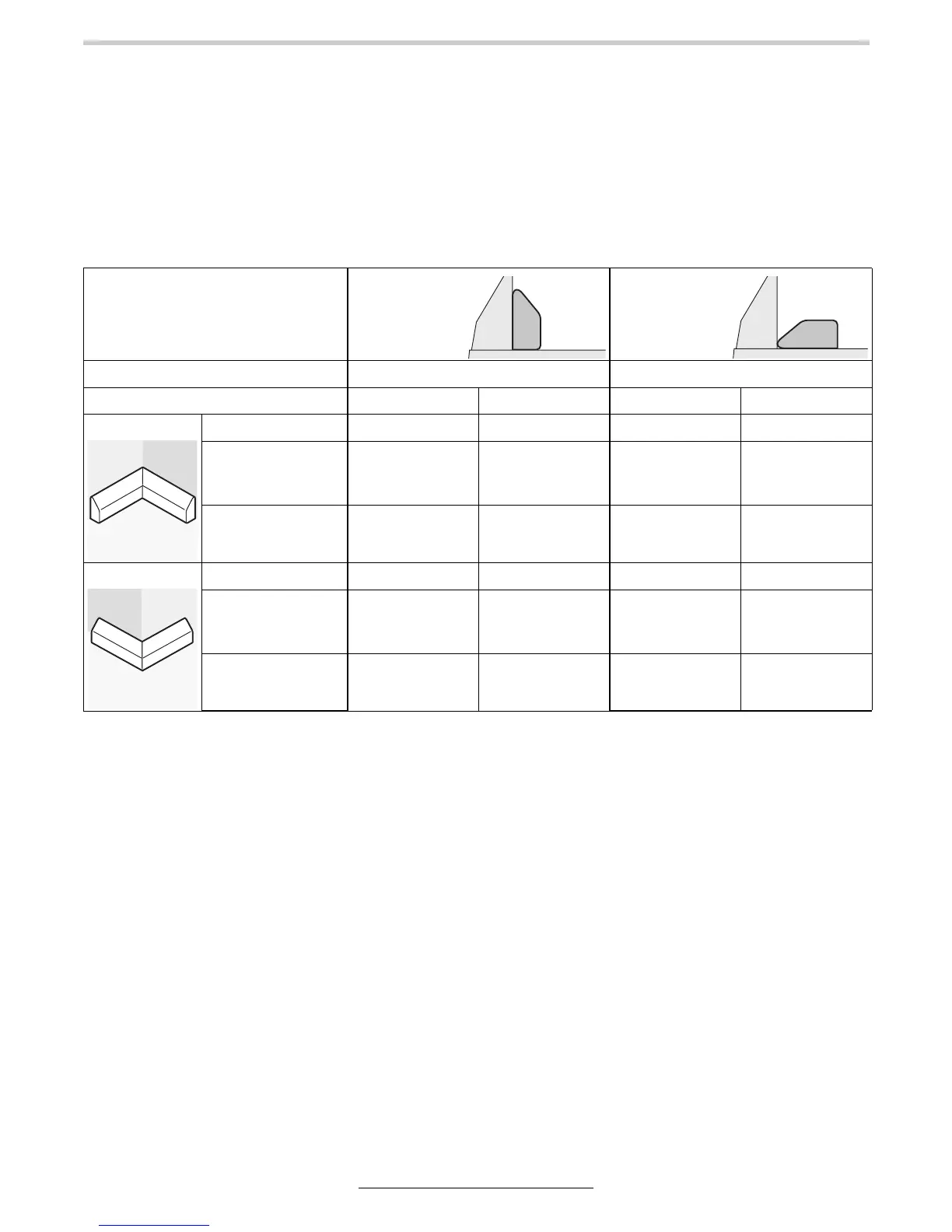

Aşağıdaki tablo taban çıtalarının (süpürgeliklerin) işlenmesine ait açıklamaları içirmektedir.
Ayarlar Dayama
rayına
dayanmış
olarak
Kesme
masasına
yatırılmış
olarak
Dikey gönye açısı 0° 45°
Taban çıtası (süpürgelik) Sol taraf Sağ taraf Sol taraf Sağ taraf
İç kenar Yatay gönye açısı 45° sol 45° sağ 0° 0°
İş parçasının
konumlandırılması
Kesme masası
üzerinde alt
kenar
Kesme masası
üzerinde alt
kenar
Dayama rayında
üst kenar
Dayama rayında
alt kenar
Hazır iş parçası …
…
kesitin
solunda bulunur
…
kesitin
sağında bulunur
…
kesitin
solunda bulunur
…
kesitin
solunda bulunur
Dış kenar Yatay gönye açısı 45° sağ 45° sol 0° 0°
İş parçasının
konumlandırılması
Kesme masası
üzerinde alt
kenar
Kesme masası
üzerinde alt
kenar
Dayama rayında
alt kenar
Dayama rayında
üst kenar
Hazır iş parçası …
…
kesitin
sağında bulunur
…
kesitin
solunda bulunur
…
kesitin
sağında bulunur
…
kesitin
sağında bulunur
