Türkçe–151 609 929 F67 • (04.10) PS
Tavan çıtaları (lataları) (US standartlarına göre)
Tavan çıtalarını kesme masası üzerine yatırıp kesmek istiyorsanız, standart gönye açısı 31,6° (yatay) veya
33,9° (dikey) ayarlamanız gerekir. (bakınız resim
)

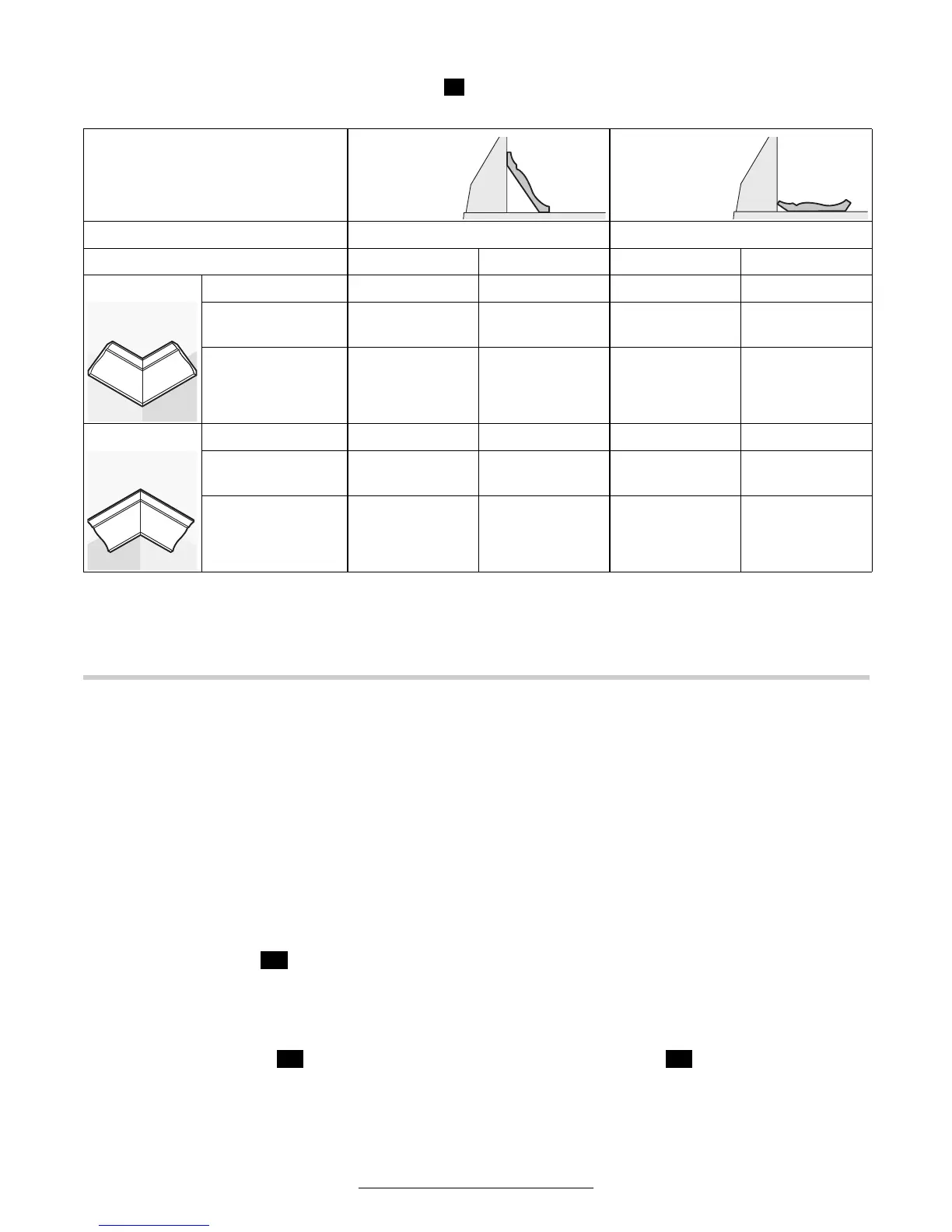

Aşağıdaki tablo tavan çıtalarının (latalarının) işlenmesine ait açıklamaları içermektedir.
Temel ayarların kontrol edilmesi ve yapılması
Aletin kendinde bir çalışma yapmadan önce fişi
prizden çekin.
Hassas kesme yapmayı güvenceye almak için,
elektrikli el aletini yoğun biçimde kullandıktan sonra
aletin temel ayarlarını kontrol etmeniz, gerekiyorsa
yeniden yapmanız gerekir.
Gönye açısı 0° (Dikey)
Elektrikli el aletini taşıma konumuna getirin.
Kesme masasını 18, 0°'lik kertiğe 17 kadar çevirin.
Kol 15 kertiği hissedilir biçimde kavramalıdır.
Kontrol: (bakınız resim
)
Bir açı gönyesini 90°'ye ayarlayın ve kesme masası
18 üzerine yerleştirin. Açı gönyesinin mafsal kolu
testere bıçağı ile bütün uzunluğu boyunca aynı
hizada olmalıdır.
Ayarlama: (bakınız resim )
Germe kolunu 16 gevşetin. Aletle birlikte teslim
edilen açık ağızlı anahtarla 3 (SW 10) vidaları 60 ve
61 gevşetin. Aletle birlikte teslim edilen dış altıgen
anahtarla 35 (SW 4) ayar vidasını 62 gevşetin
(yaklaşık 3 tur).
Ayar vidasını 59 (SW 10) açı masdarının kolu testere
bıçağının bütün boyu ile aynı hizaya gelecek biçimde
içeri veya dışarı çevirin.
Germe kolunu 16 tekrar sıkın. Daha sonra önce ayar
vidasını 62 sonra da vidaları 60 ve 61 tekrar sıkın.
Ayarlama işleminden sonra açı göstergeleri 24 ve 33
skalanın 0° işareti ile aynı çizgide değilse, aletle
birlikte teslim edilen filips tornavida ucu 35 ile açı
göstergesi tespit vidalarını gevşetin ve açı
göstergelerini 0° işaretleri boyunca doğrultun.
Sol gönye açısı 45° (dikey)
Aleti çalışma konumuna getirin.
Kesme masasını 18, 0°'lik kertiğe 17 kadar çevirin.
Germe kolunu 16 gevşetin. Tutamaktan 7 tutarak
alet kolunu sonuna kadar sola hareket ettirin.
Kontrol: (bakınız resim
)
Açı gönyesini 45°'ye ayarlayın ve kesme masası 18
üzerine yatırın. Açı gönyesinin mafsal kolu testere
bıçağının bütün boyu ile aynı hizada olmalıdır.
U
Ayarlar Dayama
rayına
dayanmış
olarak
Kesme
masasına
yatırılmış
olarak
Dikey gönye açısı 0° 33,9°
Tavan çıtaları (lataları) Sol taraf Sağ taraf Sol taraf Sağ taraf
İç kenar Yatay gönye açısı 45° sağ 45° sol 31,6° sağ 31,6° sol
İş parçasının
konumlandırılması
Dayama rayında
alt kenar
Dayama rayında
alt kenar
Dayama rayında
üst kenar
Dayama rayında
alt kenar
Hazır iş parçası …
…
kesitin
sağında bulunur
…
kesitin
solunda bulunur
…
kesitin
solunda bulunur
…
kesitin
solunda bulunur
Dış kenar Yatay gönye açısı 45° sol 45° sağ 31,6° sol 31,6° sağ
İş parçasının
konumlandırılması
Dayama rayında
alt kenar
Dayama rayında
alt kenar
Dayama rayında
alt kenar
Dayama rayında
üst kenar
Hazır iş parçası …
…
kesitin
sağında bulunur
…
kesitin
solunda bulunur
…
kesitin
sağında bulunur
…
kesitin
sağında bulunur
V1
V2 W1
