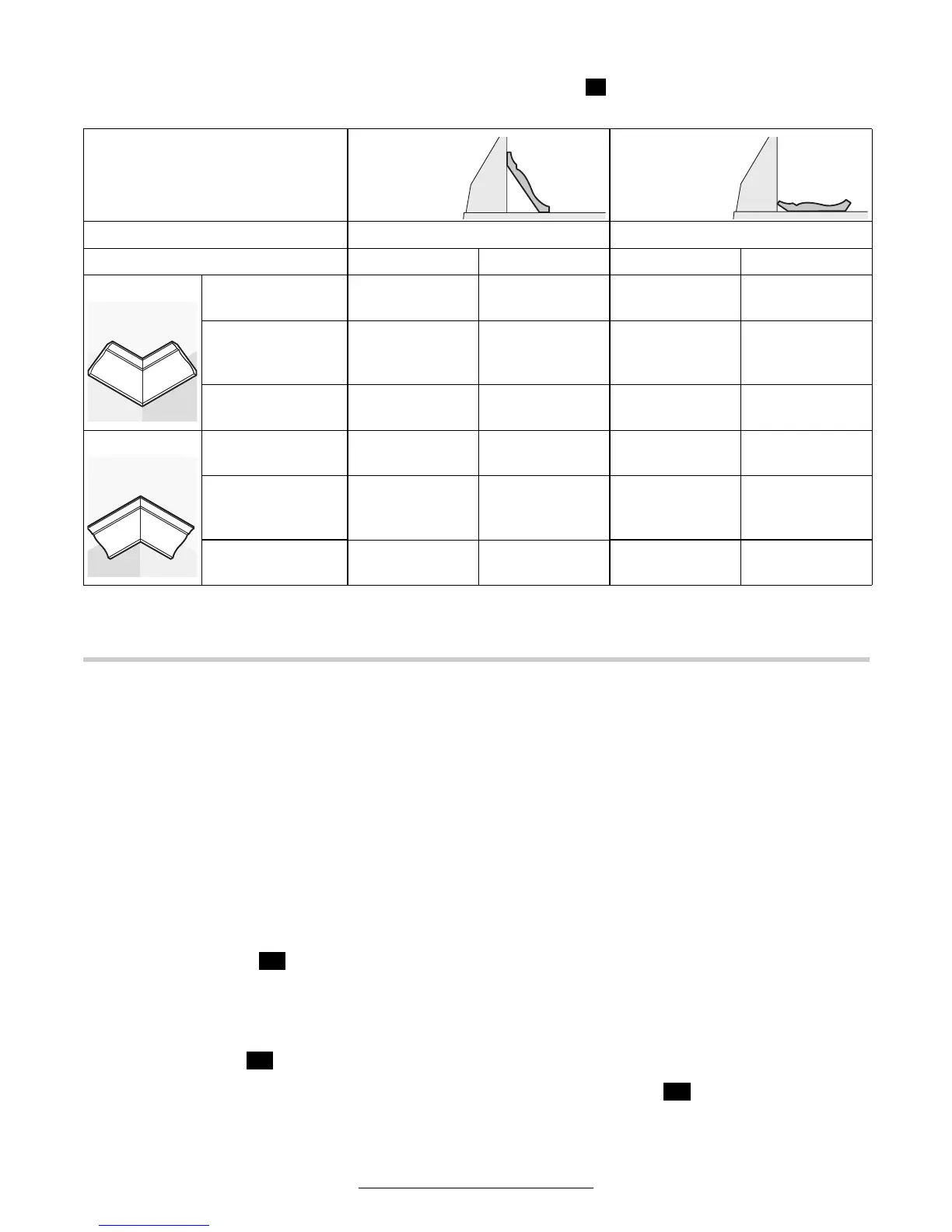

Deckenleisten (nach US-Standard)
Wenn Sie die Deckenleisten flach auf dem Sägetisch liegend bearbeiten wollen, müssen Sie die Standard#Geh#
rungswinkel 31,6° (horizontal) und 33,9° (vertikal) einstellen. (siehe Bild
)
Die nachfolgende Tabelle enthält Hinweise für das Bearbeiten von Deckenleisten.
Grundeinstellungen prüfen und einstellen
Ziehen Sie vor allen Arbeiten am Elektrowerk
zeug den Netzstecker.
Zur Gewährleistung präziser Schnitte müssen Sie
nach intensivem Gebrauch die Grundeinstellungen
des Elektrowerkzeugs überprüfen und gegebenenfalls
einstellen.
Gehrungswinkel 0° (vertikal)
Bringen Sie das Elektrowerkzeug in Transportstellung.
Drehen Sie den Sägetisch 18 bis zur Einkerbung 17
für 0°. Der Hebel 15 muss spürbar in die Einkerbung
einrasten.
Überprüfen: (siehe Bild
)
Stellen Sie eine Winkellehre auf 90° ein und legen Sie
sie auf den Sägetisch 18 auf. Der Schenkel der Win#
kellehre muss mit dem Sägeblatt auf der ganzen Län#
ge bündig sein.
Einstellen: (siehe Bild
)
Lösen Sie den Spanngriff 16. Lösen Sie die Schrauben
60 und 61 mit dem mitgelieferten Maulschlüssel 3
(SW 10). Lösen Sie die Stellschraube 62 (ca. 3 Umdre#
hungen) mit dem mitgeliefertem Außensechskant#
schlüssel 35 (SW 4).
Drehen Sie die Stellschraube 59 (SW 10) soweit ein
oder heraus bis der Schenkel der Winkellehre mit dem
Sägeblatt auf der ganzen Länge bündig ist.
Ziehen Sie den Spanngriff 16 wieder fest. Danach zie#
hen Sie zuerst die Stellschraube 62 und dann die
Schrauben 60 und 61 wieder fest.
Falls die Winkelanzeiger 24 und 33 nach dem Einstel#
len nicht in einer Linie mit den 0°#Marken der Skala 32
sind, lösen Sie die Befestigungsschrauben der Winkel#
anzeiger mit dem mitgelieferten Kreuzschraubendre#
her 35 und richten die Winkelanzeiger entlang den 0°#
Marken aus.
Linker Gehrungswinkel 45° (vertikal)
Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
Drehen Sie den Sägetisch 18 bis zur Einkerbung 17
für 0°. Lösen Sie den Spanngriff 16. Schwenken Sie
den Werkzeugarm am Handgriff 7 nach links bis der
Werkzeugarm anschlägt.
Überprüfen: (siehe Bild
)
Stellen Sie eine Winkellehre auf 45° ein und legen Sie
sie auf den Sägetisch 18 auf. Der Schenkel der Win#
kellehre muss mit dem Sägeblatt auf der ganzen Län#
ge bündig sein.
U
Einstellungen gegen
Anschlag
schiene
angestellt
flach
liegend
auf dem
Sägetisch
vertikaler Gehrungswinkel 0° 33,9°
Deckenleiste linke Seite rechte Seite linke Seite rechte Seite
Innenkante horizontaler
Gehrungswinkel
45° rechts 45° links 31,6° rechts 31,6° links
Positionierung des
Werkstücks
Unterkante
an der
Anschlagschiene
Unterkante
an der
Anschlagschiene
Oberkante
an der
Anschlagschiene
Unterkante
an der
Anschlagschiene
Fertiges Werkstück
befindet sich …
…
rechts
vom Schnitt
…
links
vom Schnitt
…
links
vom Schnitt
…
links
vom Schnitt
Außenkante horizontaler
Gehrungswinkel
45° links 45° rechts 31,6° links 31,6° rechts
Positionierung des
Werkstücks
Unterkante
an der
Anschlagschiene
Unterkante
an der
Anschlagschiene
Unterkante
an der
Anschlagschiene
Oberkante
an der
Anschlagschiene
Fertiges Werkstück
befindet sich …
…
rechts
vom Schnitt
…
links
vom Schnitt
…
rechts
vom Schnitt
…
rechts
vom Schnitt
