Français–71 609 929 F67 • (04.10) PS

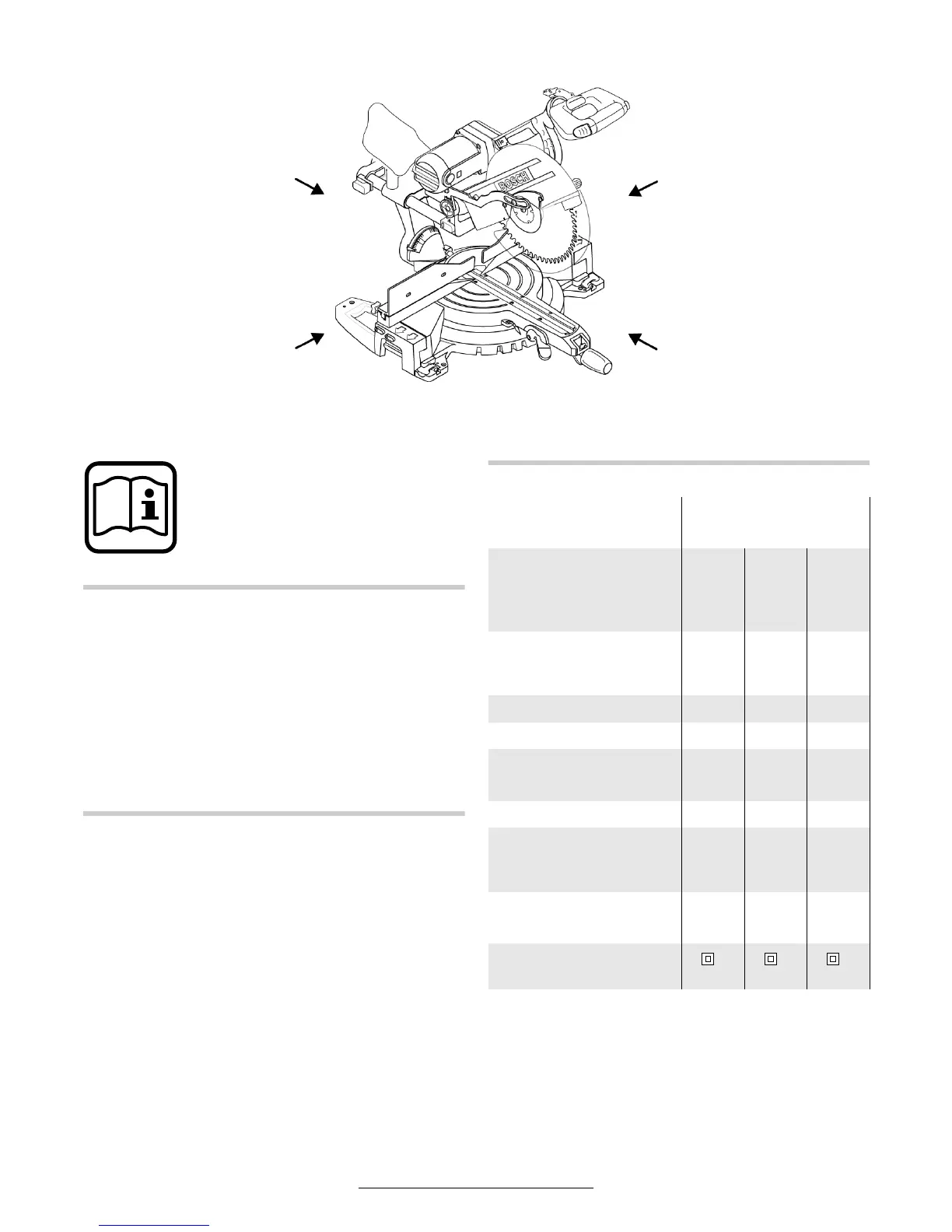

Définition des vues de l'appareil
3 DESCRIPTION DU FONCTIONNEMENT
Lors de la lecture de la présente notice,
reportez#vous, à chaque fois que cela
sera nécessaire, aux représentations
de l'outillage consignées dans les pre#
mières pages.
Utilisation conforme
L'appareil électroportatif est destiné à réaliser en poste
fixe des coupes longitudinales et transversales rectili#
gnes dans du bois ou des matériaux similaires.
Dans le plan horizontal, les angles de découpe en on#
glet réalisables avec cet outillage se situent dans la
plage comprise entre 52° (à gauche) et 60° (à droite).
Dans le plan vertical, la plage d'angles de découpe en
onglet s'étend de 47° (à gauche) à 47° (à droite).
Bruits et vibrations
Valeurs de mesures obtenues conformément à la nor#
me européenne 61 029.
Les mesures réelles (A) des niveaux acoustiques de
cet outillage sont:
Intensité de bruit 89,5 dB(A).
Niveau de bruit 102,6 dB(A).
Incertitude de mesure K = 3 dB.
Munissezvous d'une protection acoustique !
La vibration de l’avant#bras est inférieure à 2,5 m/s
2
.
Caractéristiques techniques
Les mises hors et sous tension génèrent de brèves
baisses de tension. Si les conditions d’exploitation sur
le réseau électrique ne sont pas optimales, cela peut
nuire au fonctionnement d’autres appareils.
Lorsque l’impédance du réseau est inférieure à
0,15 Ω, aucun dérangement n’est à craindre.
à droite
devant
à gauche
à l'arrière
Scie à onglets radiale GCM 12 SD
PROFESSIONAL
Numéro de com#
mande
0 601 B23 …
… 503
… 508
… 532
… 542
… 537 … 541
Puissance nomi#
nale
absorbée
[W] 1 800 1 800 1 450
Tension [V] 230 240 110
Fréquence [Hz] 50 50 50
Vitesse de rota#
tion à vide
[min
#1
] 3 800 3 800 3 700
Broche [mm] 30 25,4 30
Poids
(
selon la procédure
EPTA, 01/2003)
[kg] 29,1 29,1 29,1
∅ de la lame de
scie
[mm] 305 305 305
Classe de protec#
tion
/ II / II / II
Dimensions maximales des pièces :
cf. la section „Instructions d’utilisation“
