Français161 609 929 F67 (04.10) PS
Plinthes de plafond (à la norme américaine)
Si vous désirez découper des plinthes de plafond à plat sur la table de sciage, vous devez régler les angles de
découpe en onglet 31,6° (horizontalement) et 33,9° (verticalement). (cf. figure
)

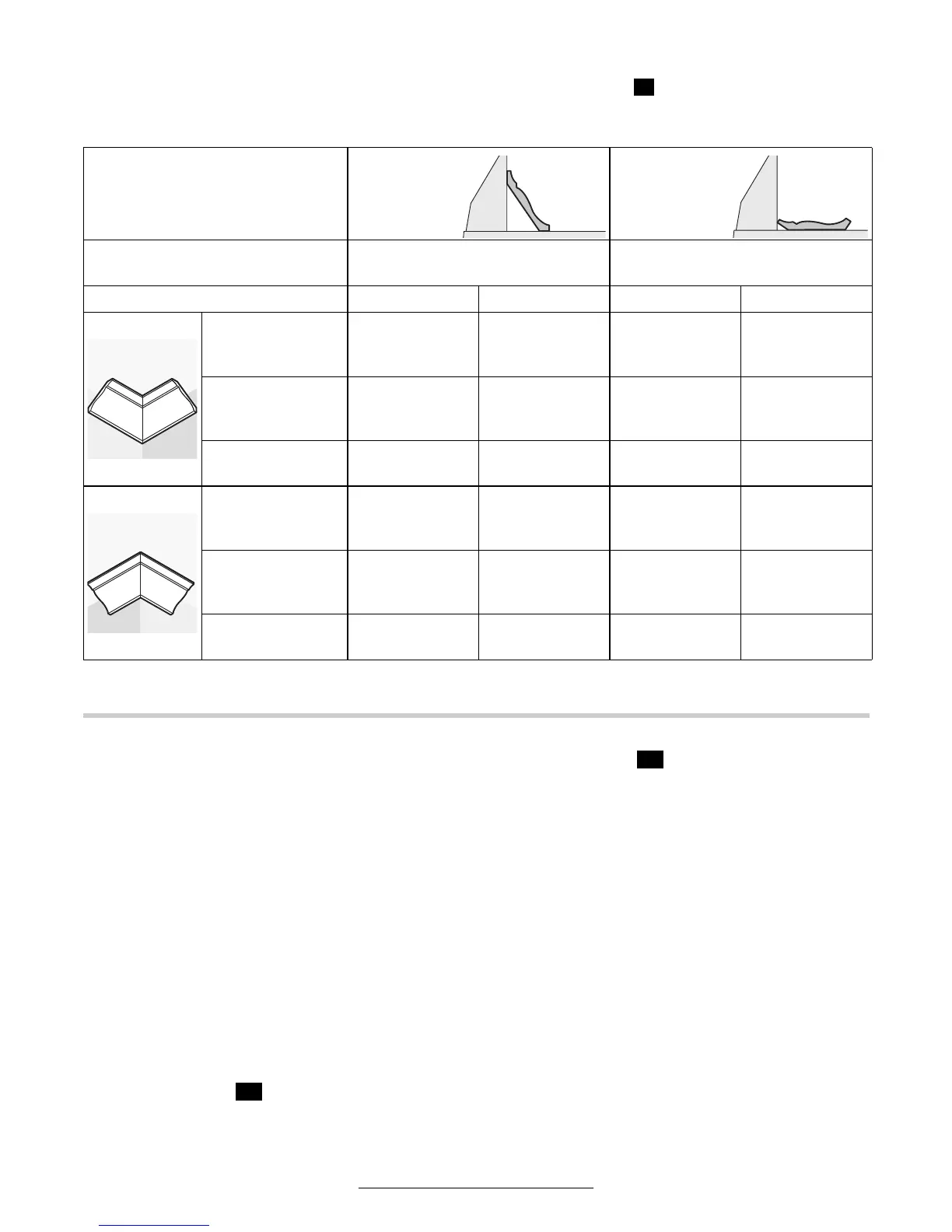

Le tableau suivant définit un certain nombre de recommandations portant sur les découpes de plinthes de pla#
fond.
Contrôle et réalisation des réglages de base
Avant de procéder à une intervention sur
l'outillage, extrayez toujours la fiche du cordon
d'alimentation hors de la prise électrique.
Pour que, après des sessions de travail intensives, cet
outillage vous permettent encore de réaliser des dé#
coupes précises, vous devez procéder au contrôle
des réglages de base de l'outillage électroportatif et, le
cas échéant, réaliser ces réglages.
Angle de découpe en onglet 0° (dans le plan
vertical)
Mettez l'outillage électroportatif dans la position de
transport.
Tournez la table de sciage 18 jusqu'à l'encoche 17
correspondant à l'angle 0°. Le levier 15 doit clairement
se verrouiller dans l'encoche.
Contrôle : (cf. figure
)
Réglez un rapporteur sur la position 90° et posez#le
sur la table de sciage 18. Le bras du rapporteur doit
être en contact avec la lame de scie sur toute sa lon#
gueur.
glage : (cf. figure )
Débloquez la poignée de blocage 16. bloquez les
vis 60 et 61 en vous aidant de la clé à fourche 3 fournie
(SW 10). Débloquez la vis de réglage 62 (environ de 3
tours) avec la clé six pans mâle 35 fournie (SW 4).
Vissez ou dévissez la vis de réglage 59 (SW 10) jusqu'à
ce que le bras du rapporteur soit en contact avec la
lame de scie sur toute sa longueur.
Rebloquez la poignée de blocage 16. Rebloquez en#
suite dans l'ordre : la vis 62 puis les vis 60 et 61.
Après le réglage, si les indicateurs angulaires 24 et 33
ne sont pas en ligne avec les marques de 0° de la gra#
duation 32, débloquez les vis de fixation des indica#
teurs angulaires au moyen de l'embout de tournevis
cruciforme 35 fourni et ajuster la position des indica#
teurs avec les marques de 0°.
U
Réglages disposée
contre le rail
de butée
disposée à
plat sur la
table de
sciage
angle de découpe en onglet
dans le plan vertical
33,9°
plinthe de plafond côté gauche côté droit côté gauche côté droit
angle interne angle de découpe
en onglet dans le
plan vertical
45° à droite 45° à gauche 31,6° à droite 31,6° à gauche
positionnement de
la pièce
arête inférieure
sur le rail de
butée
arête inférieure
sur le rail de
butée
arête supérieure
sur le rail de
butée
arête inférieure
sur le rail de
butée
la pièce terminée
se trouve
à droite de la
découpe
à gauche de la
découpe
à gauche de la
découpe
à gauche de la
découpe
angle externe angle de découpe
en onglet dans le
plan vertical
45° à gauche 45° à droite 31,6° à gauche 31,6° à droite
positionnement de
la pièce
arête inférieure
sur le rail de
butée
arête inférieure
sur le rail de
butée
arête inférieure
sur le rail de
butée
arête supérieure
sur le rail de
butée
la pièce terminée
se trouve
à droite de la
découpe
à gauche de la
découpe
à droite de la
découpe
à droite de la
découpe
V1
V2
