Mesure indirecte Distance
La mesure de distance indirecte est
utilisée pour mesurer les distances qui
ne peuvent pas être mesurées
directement parce qu’un obstacle fait
obstruction au faisceau laser ou parce
qu'il n'y a pas de surface ciblée
disponible pour réfléchir le faisceau.
Cette procédure de mesure ne peut être
utilisée que dans le sens vertical. Toute
déviation dans le sens horizontal
entraînerait des erreurs de mesure.
Le faisceau laser reste allumé pendant la
transition entre les mesures
individuelles.
Trois modes de mesure sont disponibles
pour les mesures de longueur indirectes.
Chaque mode de mesure peut être utilisé
pour déterminer des distances
différentes.

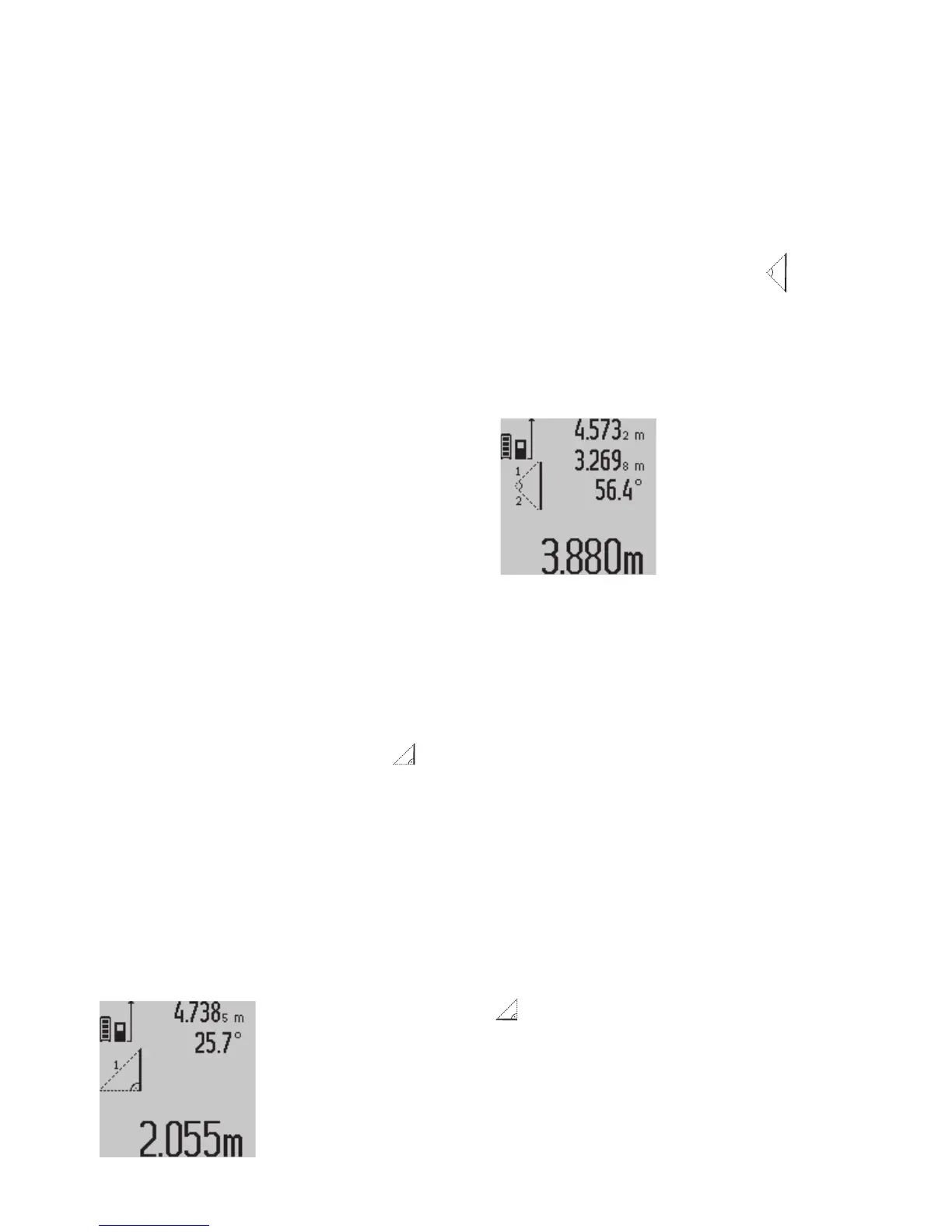

a) Mesure de la hauteur indirects (voir
figure C)
Appuyez sur le bouton de mode-fonction
4 jusqu’à ce que l’indication pour la
mesure de hauteur indirecte soit
affichée sur l’écran.
Assurez-vous que l’outil de mesure est
positionné à la même hauteur que le
point de mesure du bas. À présent,
inclinez l’outil de mesure autour du plan
de référence et mesurez la distance « 1
» comme vous le feriez pour une mesure
de longueur.
À l’issue du processus
de mesure, la résultat
pour la distance "X"
recherchée sera
affiché sur la ligne de
résultat c. Les valeurs
de mesure pour la distance « 1 » et pour
l’angle « α » sont affichées sur les lignes
de valeurs mesurées a.
b) Double mesure de la hauteur
indirects (voir figure D)
Appuyez sur le bouton de mode-fonction
4 jusqu’à ce que l’indication pour la
mesure de hauteur indirecte double
soit affichée sur l’écran.
Mesurez les distances « 1 » et « 2 » dans
cet ordre, comme pour une mesure de
longueur.
À l’issue du
processus de mesure,
la résultat pour la
distance « X »
recherchée sera
affiché sur la ligne de
résultat c. Les valeurs
de mesure pour les distances « 1 » et «
2 », et pour l’angle « α » sont affichées
sur les lignes de valeurs mesurées a.
Assurez-vous que le plan de référence de
la mesure (p. ex., le bord arrière de l’outil
de mesure) reste exactement au même
endroit pour toutes les mesures
individuelles dans une séquence de
mesure.
c) Mesure indirecte de longueurs
(voir figure E)
Appuyez sur le bouton de mode-fonction
4 jusqu’à ce que l’indication pour la
mesure de mesure de longueur indirecte
soit affichée sur l’écran.
Assurez-vous que l’outil de mesure est
positionné à la même hauteur que le
point de mesure rcherché. À présent,
inclinez l’outil de mesure autour du plan
de référence et mesurez la distance
