Português - 4
Selecção mecânica de marcha
Com o selector de velocidades 1 podem ser pré-
seleccionados dois regimes de velocidade:
1. marcha: Número de rotações baixo, muita
força.
2. marcha: Número de rotações alto, pouca
força.
As marchas podem ser comutadas quando a má-
quina estiver trabalhando. Recomendamos, po-
rém, não fazê-lo quando a máquina estiver traba-
lhando sob plena carga. Se não for possível em-
purrar o selector de velocidades 1 para a posição
final com a máquina parada, deverá accionar no-
vamente por uns momentos o interruptor li-
gar/desligar 4.
Travamento automático de veio
(Auto-Lock)
O veio de perfuração é travado quando o inter-
ruptor de ligar/desligar 4 não está pressionado.
Desta forma é possível uma troca rápida, confor-
tável e simples da ferramenta de aplicação no
mandril de brocas.
Com o mandril de brocas engatado, é possível
reapertar parafusos salientes, aplicando a má-
quina desligada como chave de fendas.

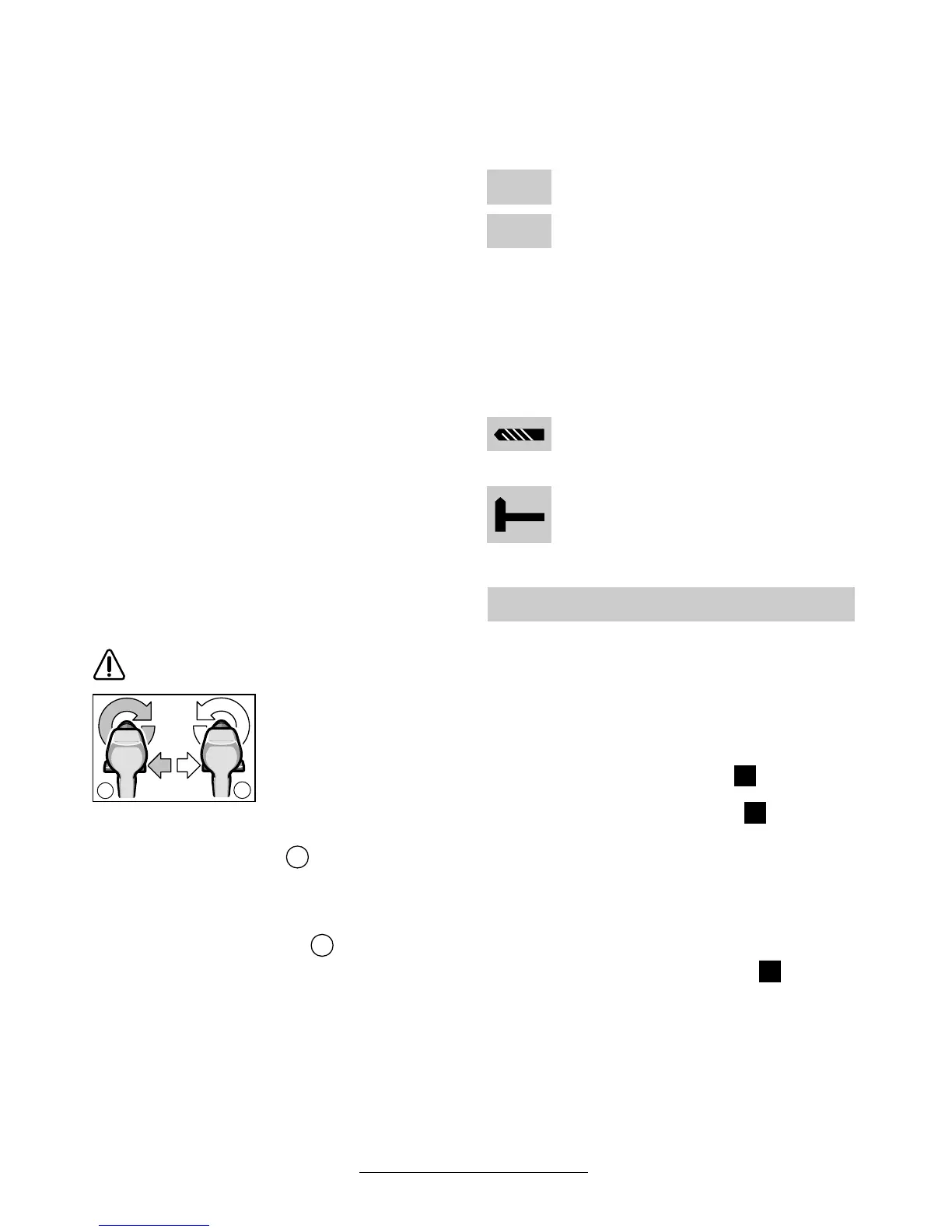

Alteração do sentido de rotação
Alterar o sentido de rotações 5 somente
quando a máquina estiver parada.
Com o comutador de
sentido de rotação 5 é
comutado o sentido de
rotação da máquina. Se
no entanto o interruptor
de ligar/desligar 4 estiver
accionado, isto não será
possível.
Rotação para a direita ( )
Premir completamente o comutador de sentido
de rotação para a esquerda (funcionamento nor-
mal: furar, apertar parafusos etc.).
Rotação para a esquerda ( )
Premir o comutador de sentido de rotação com-
pletamente para a direita (soltar ou desapertar
parafusos e porcas).
Ajustar o binário
Deverá averiguar num ensaio prático, com qual
dos 15 ajustes do anel de ajuste do binário 2 de-
verá atarraxar os parafusos completamente no
material.
Ajuste frouxo p. ex. para parafusos pe-
quenos e materiais macios.
Ajuste firme p. ex. para parafusos gran-
des e materiais duros.
No caso de um ajuste correcto, o acoplamento
de catraca abre, logo que o parafuso estiver
completamente atarraxado no material ou até
que o binário de rotação ajustado for alcançado.
Ao desatarraxar, deverá seleccionar um ajuste
mais alto, ou colocar no símbolo “Furar”.
Furar e furar com percussão
Perfurar
Colocar o anel de ajuste de binário 2 so-
bre o símbolo “Furar”.
Perfuração de percussão
(GSB 12–24 VE-2)
Colocar o anel de ajuste de binário 2 so-
bre o símbolo “Furar com percussão”.
■ Retirar o acumulador antes de todos os tra-
balhos no aparelho.
O mandril de brocas está protegido contra o
afrouxamento do porta-brocas através do para-
fuso de segurança 14. Abrir completamente o
mandril de brocas e desaparafusar completa-
mente o parafuso de segurança 14 (Atenção,
rosca à esquerda!) (veja figura ).
Soltar a bucha (veja figura )
Apoiar a máquina sobre uma base firme (p. ex.
bancada de trabalho). Segurar a máquina e sol-
tar a bucha como um parafuso, girando para a
esquerda (
➊). Uma bucha muito presa, pode ser
afrouxada através de uma leve pancada na haste
longa da chave de sextavado interno 13.
Apertar a bucha (veja figura )
A montagem da bucha é efectuada em sequên-
cia oposta (
➋
).
b
a
a
b
Substituir a bucha
1
15
E
C
D
33 • 2 609 932 156 • 03.04
