Bosch Plena LBB 1925 - Page 16

6
PLENA SYSTEM PRE-AMPLIFIER AND CALL STATIONS
0dB
-6 dB
-20 dB
Power
/Line
Select
CD AUX
00
Z1 Z2 Z3
Z4 Z5 Z6
CL 14155025_001
120301
4 567 9 10
11
8
1
2
3
en

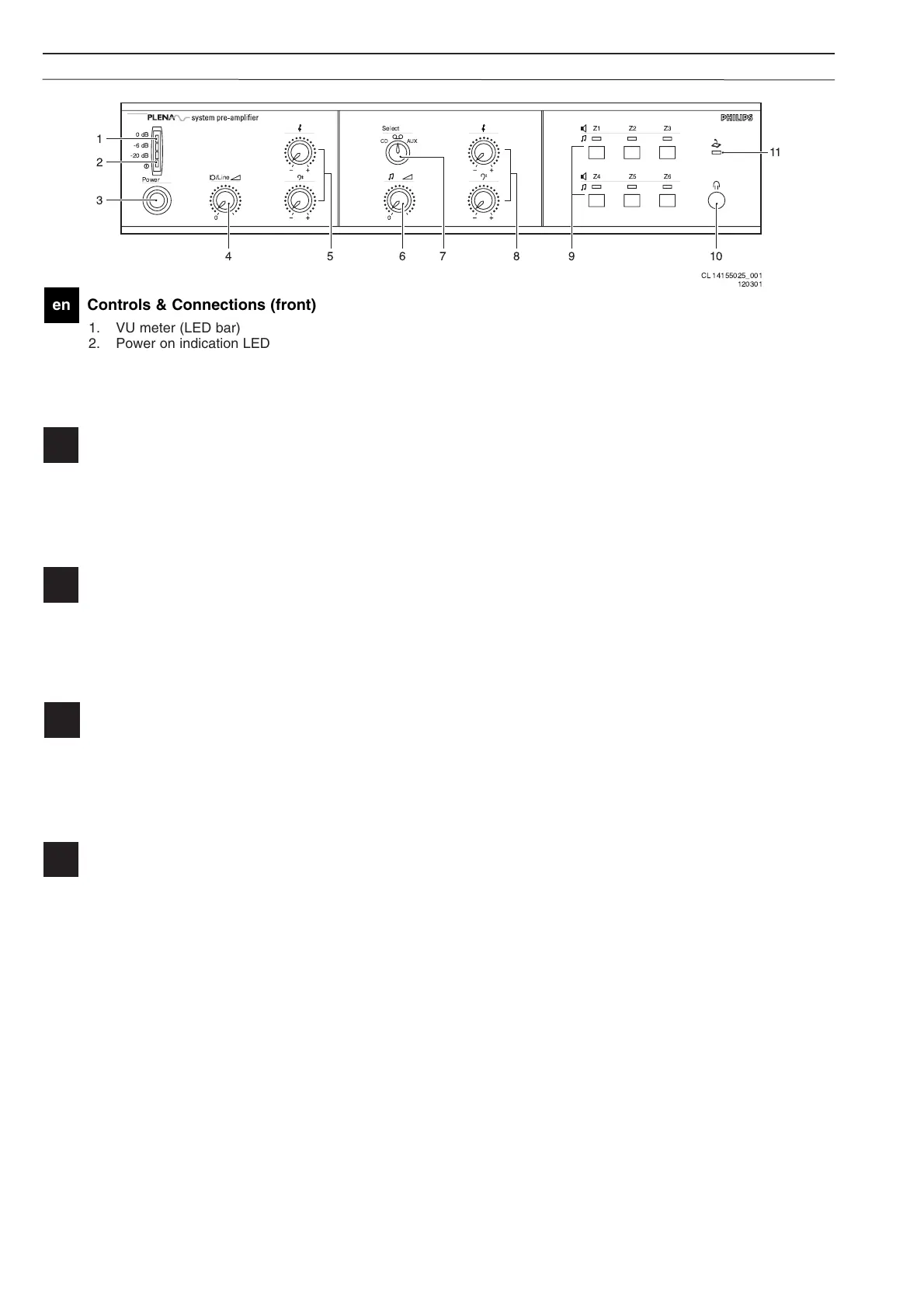

Controls & Connections (front)
1. VU meter (LED bar)
2. Power on indication LED (green)
3. Power on/off
4. Volume control, mic/line
5. Tone control, mic/line
6. Volume control, background music
7. Background music selection switch
8. Tone control, background music
9. Zone selection keys, background music
10. Headphone connection
11. Indication LED, call station active.
fr
Commandes et branchements (panneau avant)
1. Vumètre (barre de témoins lumineux)
2. Témoin de mise sous tension (vert)
3. Marche/arrêt
4. Contrôle du volume, micro/ligne
5. Contrôle de la tonalité, micro/ligne
6. Contrôle du volume, fond musical
7. Commutateur de sélection du fond musical
8. Contrôle de la tonalité, fond musical
9. Touches de sélection des zones, fond musical
10. Connecteur pour casque
11. Témoin Pupitre d’appel actif
de
Bedienelemente und Anschlüsse (Vorderseite)
1. VU-Meter (LED-Balken)
2. Ein/Aus-LED (grün)
3. Ein/Aus-Schalter
4. Lautstärkenregler für Mikrofon/Line
5. Klangregler für Mikrofon/Line
6. Lautstärkenregler für Hintergrundmusik
7. Wahlschalter für Hintergrundmusik
8. Klangregler für Hintergrundmusik
9. Zonen-Wahltasten für Hintergrundmusik
10. Kopfhörer-Anschluß
11. Melde-LED, aktivierte Sprechstelle
nl
Regelaars en aansluitingen (voorzijde)
1. VU-meter (LED-balk)
2. Voedingslampje (groene LED)
3. Voedingsspanning aan/uit
4. Volumeregelaar, mic/lijn
5. Toonregeling, mic/lijn
6. Volumeregelaar, achtergrondmuziek
7. Keuzeschakelaar achtergrondmuziek
8. Toonregeling, achtergrondmuziek
9. Toetsen voor zoneselectie, achtergrondmuziek
10. Hoofdtelefoonaansluiting
11. Indicatie-LED, oproeppost actief
it
Controlli e connessioni (frontali)
1. Indicatore VU (Barra a LED)
2. LED accensione (verde)
3. Accensione/Spegnimento (Power)
4. Controllo di volume, mic/linea
5. Controllo di tono, mic/linea
6. Controllo di volume, musica in sottofondo
7. Selettore musica in sottofondo
8. Controllo di tono, musica in sottofondo
9. Tasti selezione zona, musica in sottofondo
10. Connessione cuffie
11. LED, postazione annunci attiva.
