36/88 Bosch Rexroth AG SE352 / SE352M | 3 609 929 B61/2008-09
Interface logement B (B1) (SE352M)
Cette interface est prévue pour l'utilisation de
modules d'interface modèle B de Rexroth.
Le logement peut être équipé comme suit :
DEL et touche de remise à zéro

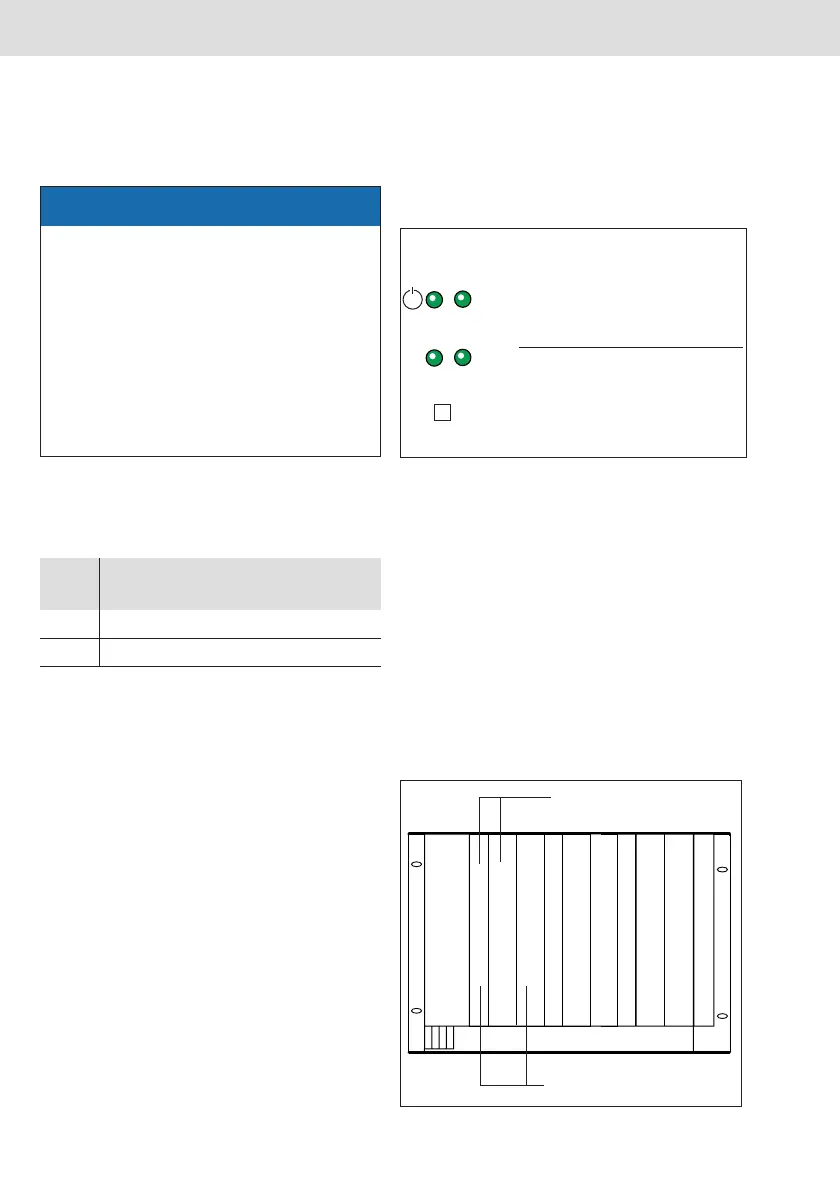

Quatre DEL sont montées sur le cache
frontal de l'unité de pilotage. Elles indiquent
l'état de fonctionnement des canaux de
vissage 1 et 2.
Fig. 2 :
* Causes possibles : test de fonctionnement, visseuse
dans bypass
La touche de remise à zéro génère une
réinitialisation du matériel. Vous trouverez
des informations complémentaires au
chapitre « 9 Entretien et réparations » à la
page 40.
L'affectation des modules de puissance aux
canaux de vissage est indiquée dans la
Fig. 3 :
Fig. 3 : Disposition des canaux de vissage
ATTENTION
Dégâts dus à un montage non
conforme !
Raccords endommagés
y Montez les modules avec précaution
selon les consignes de montage indi-
quées dans les instructions de service
du module.
y Utilisez exclusivement des modules
d'interface de Rexroth.
Tab. 1 :
Mo-
dule
Description Numéro de
référence
IM24V Entrées/sorties 24 V 0 608 830 259
IMser Sériel 0 608 830 260
Verte Prête à fonctionner
DEL
Verte
clignotante
Non prête à fonctionner
*
, mais pas d'erreur de
système
Rouge
clignotante
Erreur de système
DEL Verte Résultat de vissage OK
Rouge
clignotante
Résultat de vissage
NOK
Touche Réinitialisation
✔
12
SE LT LT
Canal de vissage 1
Canal de vissage 2
