Interfaces hôte USB (X3U1, X3U2)
Ces interfaces sont exécutées comme
douilles de modèle A. Elles répondent aux
exigences de la spécification USB 2.0.

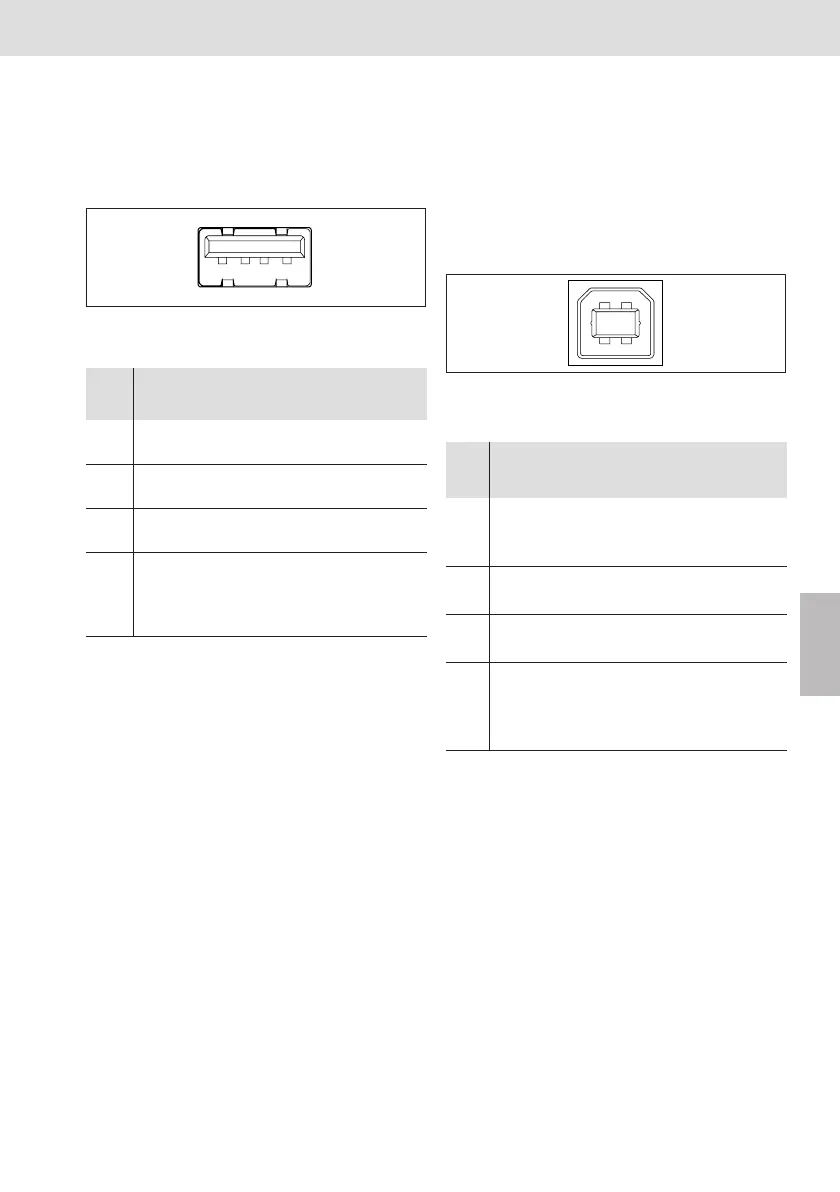

Fig. 4 : Douille USB, modèle A
Interface dispositif USB (X3U3)
Cette interface est prévue pour le
raccordement d'un PC pour la
programmation et le paramétrage. Elle est
exécutée comme douille de modèle B. Elle
est compatible avec USB 2.0 (maximum
3 MBit/s).
Fig. 5 : Douille USB, modèle B
Tab. 2 : Affectation X3U1, X3U2
Bro-
che
Signal Description/
fonction
Tension/
courant
1 VCC Alimentation 5V 5V= /
0,5A
2 USB_Data– Envoyer don-
nées USB
3 USB_Data+ Recevoir don-
nées USB
4 GND Potentiel de ré-
férence pour
toutes les ten-
sions
Potentiel
PE
1234
Tab. 3 : Affectation X3U3
Bro-
che
Signal Description/
fonction
Tension/
courant
1 USB_S_VBUS Alimentation
5V du PC ac-
tive l'interface
5V= /
0,5A
2 USB_S_Data– Envoyer don-
nées USB
3 USB_S_Data+ Recevoir don-
nées USB
4 GND Potentiel de
référence
pour toutes
les tensions
Potentiel
PE
12
43
