2.6 Méretek

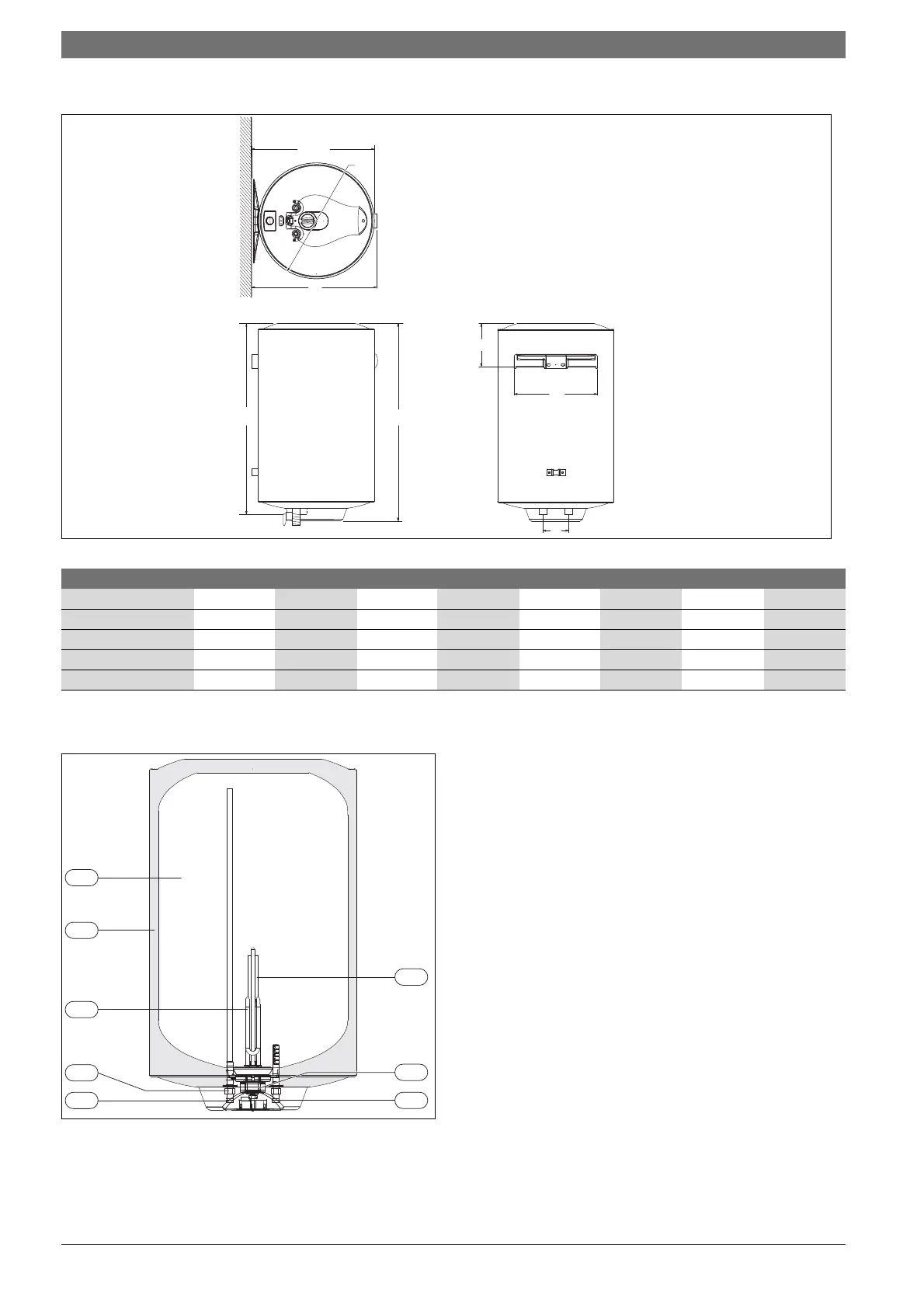

2. ábra Méretek mm-ben (ES035/050/080/100/120-4...)
2.7 A készülék részei
3. ábra A tárolós vízmelegítő felépítése
[1] Tartály
[2] CFC-mentes poliuretán szigetelőréteg
[3] Fűtőellenállás
[4] Melegvíz kimenet ½ “ külső
[5] Hidegvíz bemenet ½ “” külső
[6] Magnézium anód
[7] Biztonsági és vezérlő termosztát
[8] Szigetelő csavarzat
Típus A B C D E F G I
ES035... 350 632 614 385 370 240 224 100
ES050... 450 568 557 485 470 220 322 100
ES080... 450 793 769 485 470 220 322 100
ES100... 450 930 945 485 470 220 322 100
ES120... 450 1098 1089 485 470 220 322 100
3. tábl.
E
6720801175-04.2V
G
F
C
I
B
D
A
6
4
1
2
3
5
6720643873-03.2V
7
8
