Bosch Tronic 1000 T - Dimensões; Componentes

Características técnicas e dimensões | 5
6 720 801 512 (2013/10)Tronic 1000 T
2.6 Dimensões

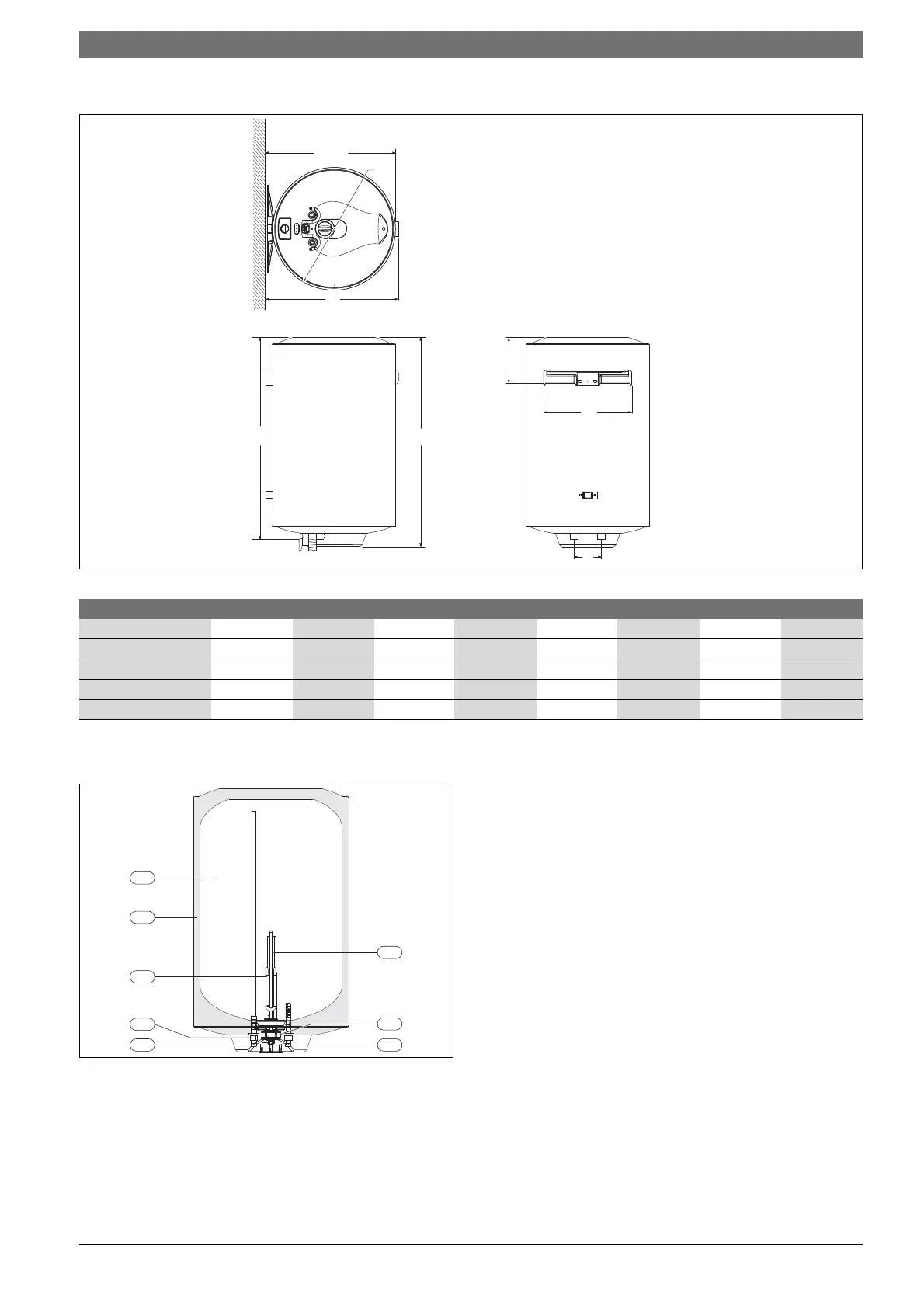

Fig. 2 Dimensões em mm (ES035/050/080/100/120-4...)
2.7 Componentes
Fig. 3 Constituição do termoacumulador
[1] Reservatório
[2] Camada isolante de poliuretano sem CFC
[3] Resistência de aquecimento
[4] Saída de água quente ½ ” macho
[5] Entrada de água fria ½ ” macho
[6] Ânodo de magnésio
[7] Termóstato de segurança e controlo
[8] Isolante galvânico
Modelo A B C D E F G I
ES035... 350 632 614 385 370 240 224 100
ES050... 450 568 557 485 470 220 322 100
ES080... 450 793 769 485 470 220 322 100
ES100... 450 930 945 485 470 220 322 100
ES120... 450 1098 1089 485 470 220 322 100
Tab. 3
E
6720801175-04.2V
G
F
C
I
B
D
A
6
4
1
2
3
5
6720643873-03.2V
7
8
