Bosch Tronic 1000 T - Ligação da Água; Ligação Eléctrica

Instalação (somente para técnicos autorizados) | 7
6 720 801 512 (2013/10)Tronic 1000 T

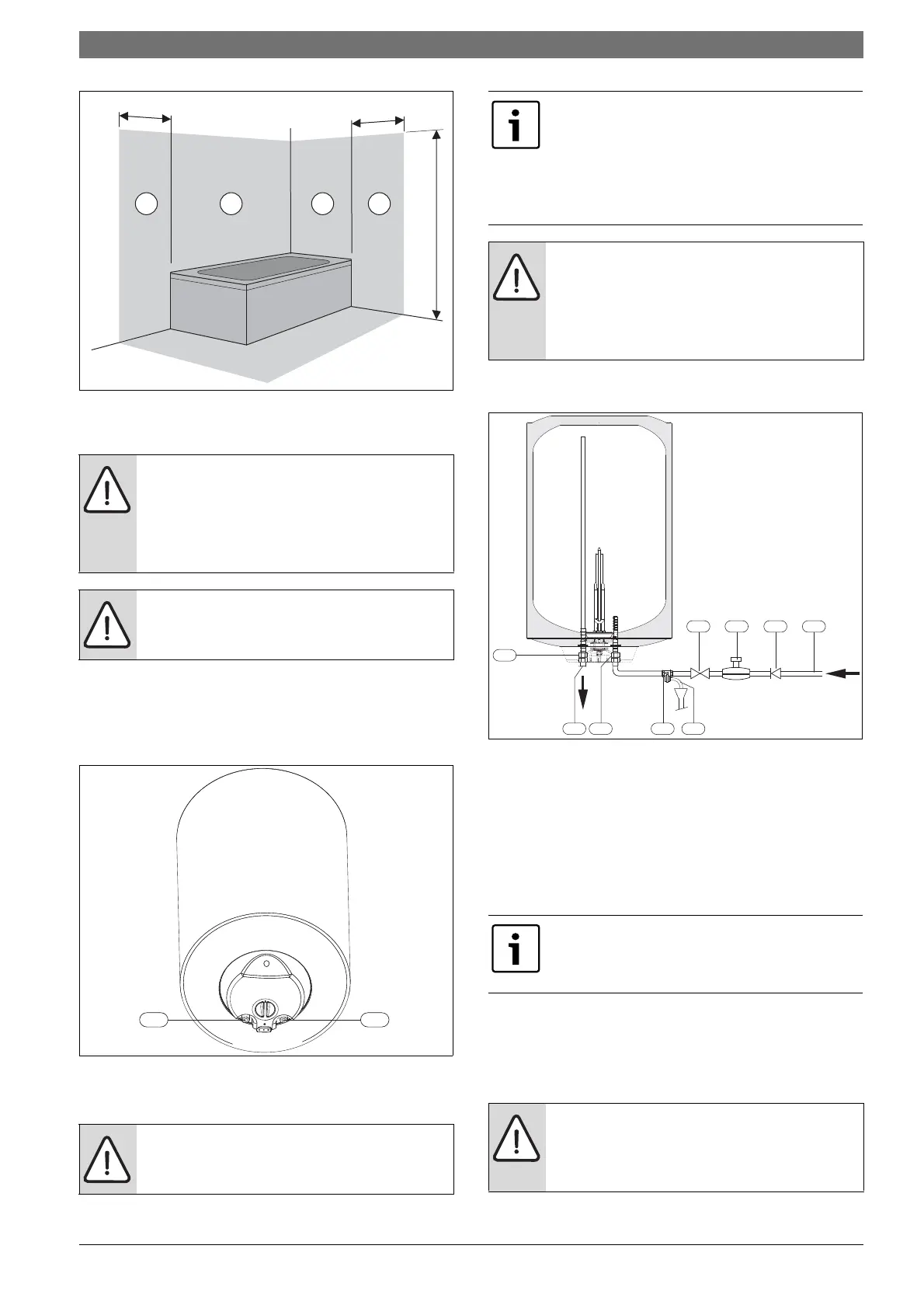

Fig. 5 Áreas de protecção
4.3 Ligação da água
É aconselhável purgar previamente a instalação, pois a existência de
areias pode provocar uma redução do caudal e no caso limite, a sua total
obstrução.
▶ Identificar a tubagem de água fria e de água quente, de forma a evitar
uma possível troca ( Fig. 6).
Fig. 6
[1] Entrada de água fria (lado direito)
[2] Saída de água quente (lado esquerdo)
▶ Utilizar acessórios de ligação apropriados para efectuar a ligação
hidráulica até ao termoacumulador.
Fig. 7 Ligação de água
[1] Isolantes galvânicos
[2] Saída de agua quente
[3] Válvula de segurança
[4] Ligação ao esgoto
[5] Válvula de corte
[6] Válvula redutora
[7] Válvula anti-retorno
[8] Ligação à rede de água
Caso exista o risco de congelação:
▶ Desligar o termoacumulador.
▶ Purgar o termoacumulador ( capítulo 5.4).
4.4 Ligação eléctrica
INDICAÇÃO: Danos por corrosão nas ligações do ter-
moacumulador!
▶ Usar os isolantes galvânicos nas ligações de água. Es-
tes evitarão correntes eléctricas (galvânicas) entre os
metais de ligação hidráulica e, consequentemente,
possível corrosão dos mesmos.
INDICAÇÃO: Danos materiais!
▶ Instalar um filtro na entrada de água em locais onde a
água apresente particulas em suspensão.
PERIGO:
▶ Instalar a válvula de segurança na entrada de água do
termoacumulador ( Fig. 7).
225 cm
6 720 612 659-13.3TT
22 11
60 cm
60 cm
2 1
6720643873-04.1V
Se a pressão de entrada de água for superior a 80% da
pressão máxima do termoacumulador (6,4 bar), instalar
uma válvula redutora (Fig. 7).
A válvula de segurança vai actuar sempre que a pressão
da água no termoacumulador for superior a 6,4 bar, pelo
que é necessário prever uma forma de canalizar o escoa-
mento dessa água.
INDICAÇÃO:
NUNCA OBSTRUA A SAÍDA DE PURGA DA VÁLVULA DE
SEGURANÇA.
Nunca instalar nenhum acessório entre a válvula de se-
gurança e a entrada de água fria (lado direito) do termo-
acumulador eléctrico.
De forma a evitar problemas provocados por alterações
de pressão súbitas na alimentação, aconselha-se a mon-
tagem de uma válvula anti-retorno a montante do termo-
acumulador (Fig. 7, [7]).
PERIGO:
Por descarga eléctrica!
▶ Antes de trabalhar na parte eléctrica, cortar sempre a
corrente eléctrica (fusível, disjuntor ou outro).
6720643873-05.1V
3 4
5 6 7 8
2
1
1
