NACHLADEN DES WERKZEUGS - D62ADC, RAB-19, RAB-22
A. Magazin öffnen: Drücken Sie leicht auf die Abdeckung, um diese vom Magazin zu lösen, und klappen Sie die
Abdeckung auf (Abb. 1).
B. Länge der Klammerspitzen prüfen: Das Werkzeug muss für Klammerspitzen unterschiedlicher Längen
eingerichtet werden (siehe Abschnitt weiter unten).
Für den Einsatz von Heftklammern mit einer Läge von 15 mm und 19 mm muss das Werkzeug wie folgt
eingerichtet werden:
i. Trennen Sie das Werkzeug von der Luftzufuhr.
ii. Lösen Sie die vier markierten Schrauben (siehe Abb. 2)
iii. Schieben Sie die Führungen bei eingelegten Heftklammern in die korrekte Position. Nehmen Sie die
Heftklammern ohne die Führung zu bewegen heraus und ziehen Sie die Schrauben an.
C. Coil-Nägel einlegen: Legen Sie die Coil-Nägel in das Magazin ein. Legen Sie dabei das vordere Ende der Coil-
Nägel in die seitlichen und oberen Führungen ein.
Drücken Sie die Klingenführung bis zum Anschlag vor, schließen Sie die Abdeckung und drücken Sie sie etwas
an, bis die Magazinverriegelungen einrasten. Überprüfen Sie den festen Verschluss.
EINSTELLUNG DES TIEFENANSCHLAGS (Alle Modelle) (Abb. 3)
Um das Werkzeug für Klammerspitzen unterschiedlicher Längen einzurichten, lösen Sie die Feststellschraube
(A) und drehen Sie den Einstellring mit einem Schraubenzieher um 180° (B) in die erforderliche Position, wie in
den Tabellen zu Beginn dieser Bedienungsanleitung aufgeführt. Ziehen Sie die Feststellschraube wieder an.
NACHLADEN DES WERKZEUGS - DS-3219, DS-3519, DS-3522, DS-SW19, DS-SW22, MS-3219, MS-3519, MS-3522, MS-SW19, MS-SW22
A. Ziehen Sie den Schieber zum hinteren Ende des Magazins (Abb. 4)
B. Länge der Klammerspitzen prüfen: Das Werkzeug muss für Klammerspitzen verschiedener Längen
eingerichtet werden (siehe Abschnitt weiter unten).
C. Legen Sie zwei Heftklammermagazine in den Kanal und lassen Sie den Schieber langsam gegen die
Heftklammern gleiten. (Abb. 5).
EINSTELLEN DER NIETVORRICHTUNG
D62ADC, RAB-19, RAB-22, DS-3219, DS-3519, DS-3522, DS-SW19, DS-SW22 (Abb. 6)
MS-3219, MS-3519, MS-3522, MS-SW19, MS-SW22 (Abb. 7):
Drehen Sie die Feststellmutter (A) durch die Sichtöffnung im bzw. entgegen dem Uhrzeigersinn, um die
Nietvorrichtung zu befestigen bzw. zu lösen. Verwenden Sie ein Werkzeug, das durch die 1/8-Zoll-Öffnung (3
mm) passt.
Einstellung des Tiefenanschlags D62ADC, RAB-19, RAB-22, DS-3219, DS-3519, DS-3522, DS-SW19, DS-SW22
(Abb. 8):
Lösen Sie die vordere Schraube (A) und richten Sie die Tiefe des Anschlags ein. Wenn sich die Kante der
Justierplatte (B) in der obersten Stellung (Nr. 4) befindet, werden die Heftklammern am wenigsten weit
eingetrieben. In der untersten Stellung (Nr. 1) werden die Heftklammern am weitesten eingetrieben.
Hinweis: Vor dem Auslösen des Werkzeugs muss die Schraube wieder angezogen werden.
BEDIENUNG DES WERKZEUGS (Abb. 9):
Halten Sie den Griff in einer Hand. Setzen Sie das Gerät an der gewünschten Klammerposition auf dem Karton
an. An den Seiten des Rahmens befinden sich kleine Aussparungen zur korrekten Platzierung der Heftklammern.
Betätigen Sie den Auslöser bzw. ziehen Sie am Griff, je nach Gerätemodell. Halten Sie den Auslöser gedrückt
oder lassen Sie ihn los und setzen Sie das Gerät an der nächsten Klammerposition an.
Die Heftklammern werden zum Rand des Kartons hin stärker beansprucht. Überprüfen Sie die Anforderungen an
die Verpackung.
Prüfen Sie an einem Stück Karton, ob der Nagel nach dem Eintreiben wie gewünscht genietet wird.
Tiefenanschlag und Festigkeit der Nietung können einfach und schnell justiert werden - diese
Einstellmöglichkeiten sollten umfassend genutzt werden.
FT71764-d-1111_Carton_Closing_Manual:71405_D62ADC Manual 11/30/11 9:28 AM Page 12

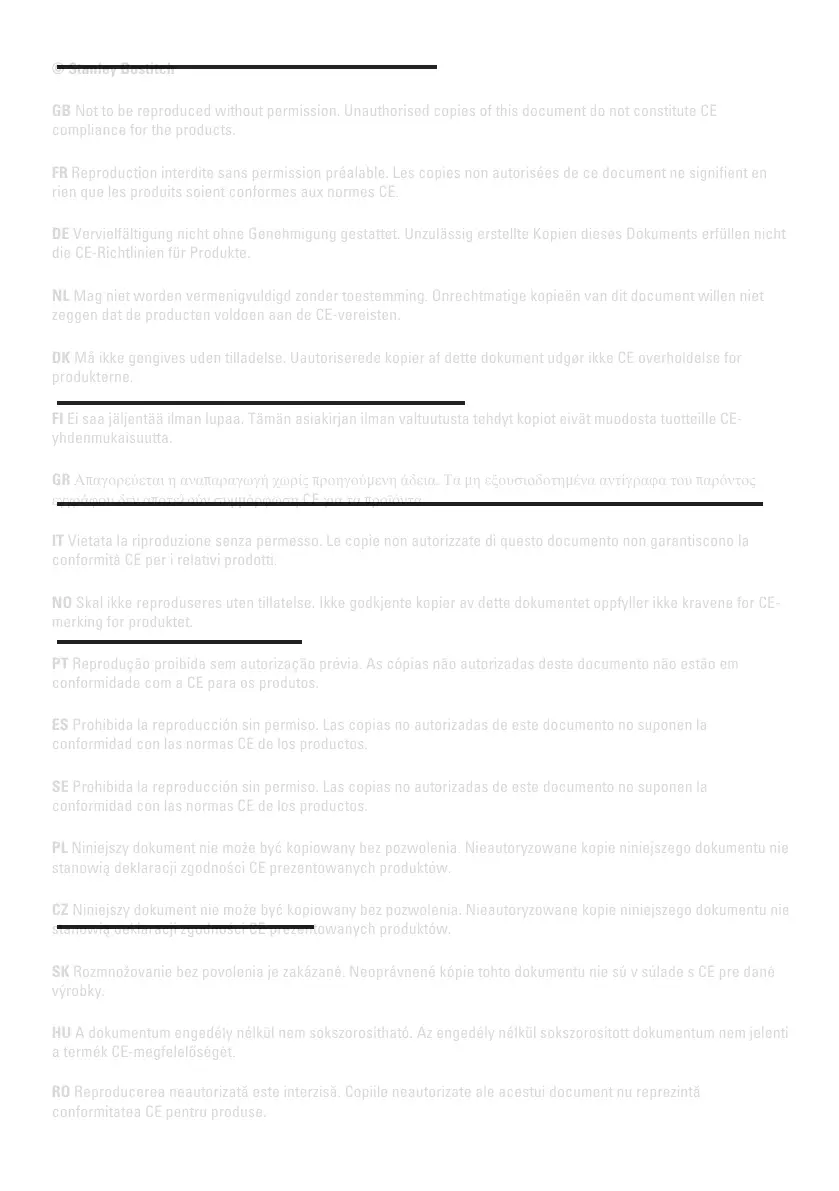

© Stanley Bostitch
