LADNING AF VÆRKTØJET - D62ADC, RAB-19, RAB-22
A. Åben magasinet: Tryk let på dækslet, så det løsnes fra magasinet, og sving dækslet op (figur 1.)
B. Kontroller klammebenlængden: Det er muligt, at indstille værktøjet til forskellige længder klammeben (se
afsnittet nedenfor).
Til brug af klammer med 15 & 19 mm klammebenslængde, skal værktøjet justeres på følgende måde:
i. Sørg for, at lufttilførslen er afbrudt.
ii. Løsn de fire skruer som vist (Figur 2)
iii. Med klammer i værktøjet, flyt styrene ind til den korrekte position. Uden at flytte styret, fjern klammerne og
stram skruerne.
C. Isæt klammespolen: Sæt klammespolen i magasinet. Indfør forenden af spolen ind i side- og topstyrene.
Skub fremad indtil den stopper på bladstyret, sving dækslet i, og klem let for at indkoble magasinfremspringene.
Kontroller for positiv indkobling.
DYBDEINDSTILLING (Alle modeller) (Figur 3)
For at indstille maskinen med hensyn til benlængde, skal sætskruen (A) løsnes, og skiven drejes 180 grader (B)
med en skruetrækker til den ønskede position som beskrevet i tabellerne i starten af denne vejledning. Stram
sætskruen.
LADNING AF VÆRKTØJET - DS-3219, DS-3519, DS-3522, DS-SW19, DS-SW22, MS-3219, MS-3519, MS-3522, MS-SW19, MS-SW22
A. Træk medbringeren til enden af magasinet. (Figur 4)
B. Kontroller klammebenlængden: Det er muligt, at indstille værktøjet til forskellige længder klammeben (se
afsnittet nedenfor).
C. Isæt 2 stænger klammer ind i kanalen og skub forsigtigt medbringeren ned mod klammerne. (Figur 5)
KLEMMEINDSTILLING
D62ADC, RAB-19, RAB-22, DS-3219, DS-3519, DS-3522, DS-SW19, DS-SW22 (Figur 6)
MS-3219, MS-3519, MS-3522, MS-SW19, MS-SW22 (Figur 7):
Drej specialmøtrikken (A) med uret gennem vinduet for at gøre sammenklemningen mindre og mod uret for at
gøre sammenklemningen større. Brug et værktøj, der passer til et hul på 1/8” (3mm).
Dybdeindstilling D62ADC, RAB-19, RAB-22, DS-3219, DS-3519, DS-3522, DS-SW19, DS-SW22 (Figur 8):
Løsn frontskruen (A), og indstil til den ønskede dybde. Når indstillingspladens (B) øverste kant er ved den højeste
indstilling (nr. 4), udfører klemmeanordningerne den mindste indtrængning. Hvis den er på den laveste indstilling
(nr. 1), udfører klemmeanordningerne den dybeste indtrængning.
Bemærk: Stram skruen før værktøjet affyres.
BETJENING AF VÆRKTØJET (figur 9):
Tag fat i håndtaget med den ene hånd. Anbring den på kassen på linje med den ønskede klammeplacering.
Klammerne stikker lidt frem på begge sider af rammen som en hjælp til at bestemme placeringen af klammen.
Tryk på aftrækkeren eller træk håndtaget afhængig af modellen. Flyt maskinen til den næste klammeposition. Du
kan selv bestemme om du vil slippe aftrækkeren.
For at opnå den stærkeste lukning, skal der være slutklamme tæt på kassens ende. Kontroller emballagekravene.
Kontroller, hvordan klammen klemmes sammen i prøver på det materiale, der skal bruges. Det er nemt og hurtigt
at indstille indtrængningsdybden og sammenklemningen - der skal tages klar fordel af dem.
FT71764-d-1111_Carton_Closing_Manual:71405_D62ADC Manual 11/30/11 9:28 AM Page 18

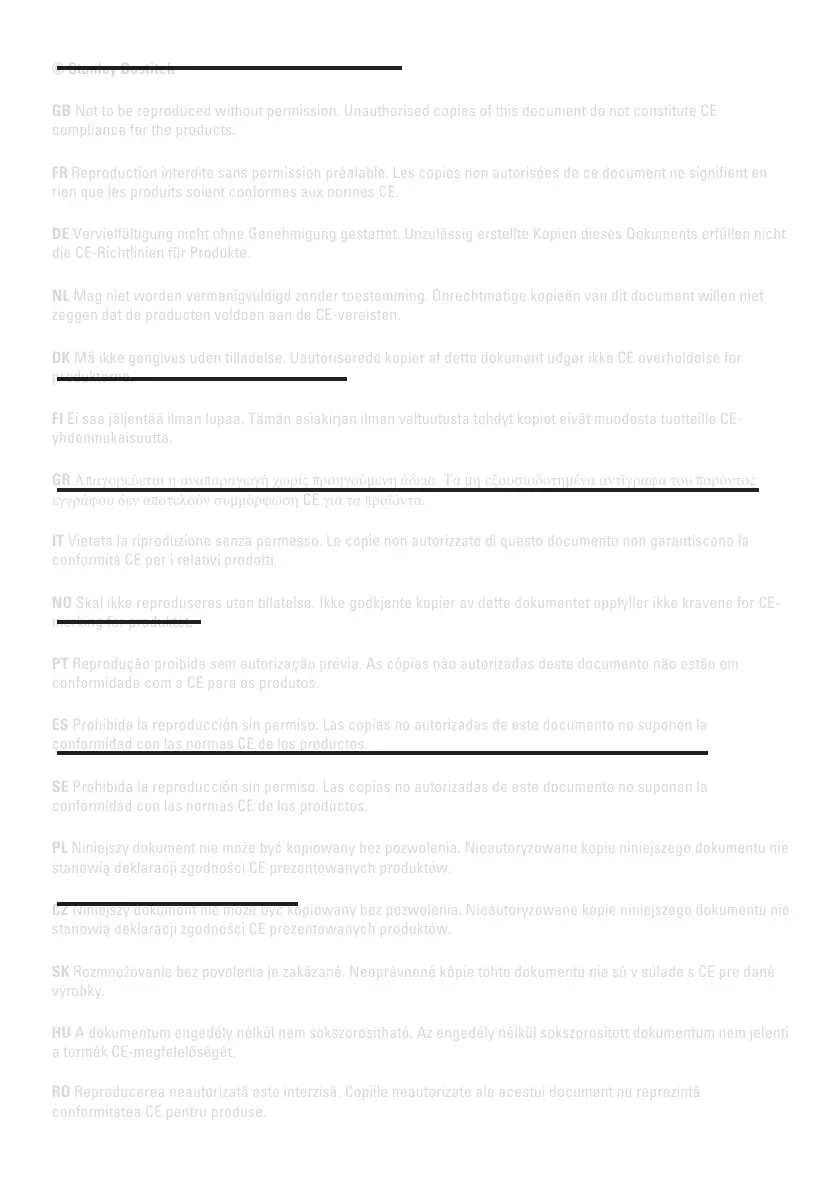

© Stanley Bostitch
