Bostitch D62ADC Original Instructions

For å bruke stifter med 15 mm og 19 mm lengde, må verktøyet justeres som følger:
i. Koble fra luftforsyningen til verktøyet.
ii. Løsne de fire skruene som indikeres (Fig 2).
iii. Med stiftene ladet, beveg føringene til korrekt posisjon. Uten å bevege føringen, fjern stiftene og trekk til
skruene.
C. Ladning av stifterullen: Plasser stifterullen i magasinet. Før den fremre enden av rullen inn i side- og
toppføringene.
Skyv fremover til den stopper på bladføringen, lukk dekslet og trykk lett for at knastene skal låse. Sjekk at
dekslet sitter godt.
DYBDEJUSTERING (alle modeller) (Fig 3)
For å justere maskinen for ulike stiftelengder, løsner du justeringsskruen (A) og dreier skiven 180 grader (B) med
en skrutrekker til ønsket stilling, slik det fremgår av tabellene foran i denne manualen. Stram til justeringsskruen.
LADE VERKTØYET - DS-3219, DS-3519, DS-3522, DS-SW19, DS-SW22, MS-3219, MS-3519, MS-3522, MS-SW19, MS-SW22
A. Trekk skyveren til magasinets bakre ende. (Fig. 4)
B. Sjekk av stiftelengde: Det er mulig å justere for ulike stiftelengder (se avsnittet nedenfor).
C. Sett i 2 stiftepinner i kanalen og slipp skyveren forsiktig inn mot stiftene. (Fig 5)
NAGLEJUSTERING
D62ADC, RAB-19, RAB-22, DS-3219, DS-3519, DS-3522, DS-SW19, DS-SW22 (Fig. 6)
MS-3219, MS-3519, MS-3522, MS-SW19, MS-SW22 (Fig. 7):
Drei spesialmutteren (A) gjennom vinduet med klokken for å stramme naglen, eller mot klokken for å løsne den.
Bruk et verktøy som passer et 3 mm (1/8") hull.
Dybdejustering D62ADC, RAB-19, RAB-22, DS-3219, DS-3519, DS-3522, DS-SW19, DS-SW22 (Fig 8):
Løsne frontskruen (A) og juster til ønsket dybde. Når den øvre kanten av justeringsplaten (B) er i høyeste stilling
(nr. 4), har naglene sin grunneste penetrasjon. Naglene penetrerer dypest ved lavest innstilling (nr. 1).
Merk: Stram til skruen før verktøyet fyres av.
BRUKE VERKTØYET (Fig. 9):
Grip håndtaket med én hånd. Plasser verktøyet på esken der du ønsker å stifte. Det er en liten utstikker på begge
sider av verktøysrammen for å hjelpe deg å vite hvor stiften er. Trykk på utløseren eller trekk hendelen, avhengig
av modell. Beveg maskinen til neste stiftested og slipp eventuelt opp utløseren.
Sterkest feste krever endestifter tett ved enden av esken. Sjekk krav til emballasjen.
Test stiftingen på en prøveplate. Justering av dybde og klemmehardhet er enkelt og øyeblikkelig, og bør utnyttes.
FJERNE FASTKILTE FESTEMIDLER
Fjerne fastkilte festemidler - D62ADC, RAB-19, RAB-22 (Fig 10):
Fastkilte festemidler kan fjernes ved å trekke løsnehendelen til 90 graders stilling. I denne stillingen holder du
stifterullen så den ikke beveger seg, deretter bruker du en tang eller en skrutrekker til å fjerne fastkilte stifter.
Slipp hendelen forsiktig for å unngå at stifter fanges mellom ambolten og bladføringen.
Fjerning av fastkilte stifter - DS-3219, DS-3519, DS-3522, DS-SW19, DS-SW22, MS-3219, MS-3519, MS-3522, MS-
SW19, MS-SW22 (Fig 11-13):
Fjern resten av stiftene fra magasinet. Trykk utløserhendelen fremover med en skrutrekker (Fig 11). Fjern
magasinet (Fig 12). Fjern fastkilte elementer og sett på plass magasinet. Klem på plass hendelen (Fig 13).
FT71764-d-1111_Carton_Closing_Manual:71405_D62ADC Manual 11/30/11 9:28 AM Page 30

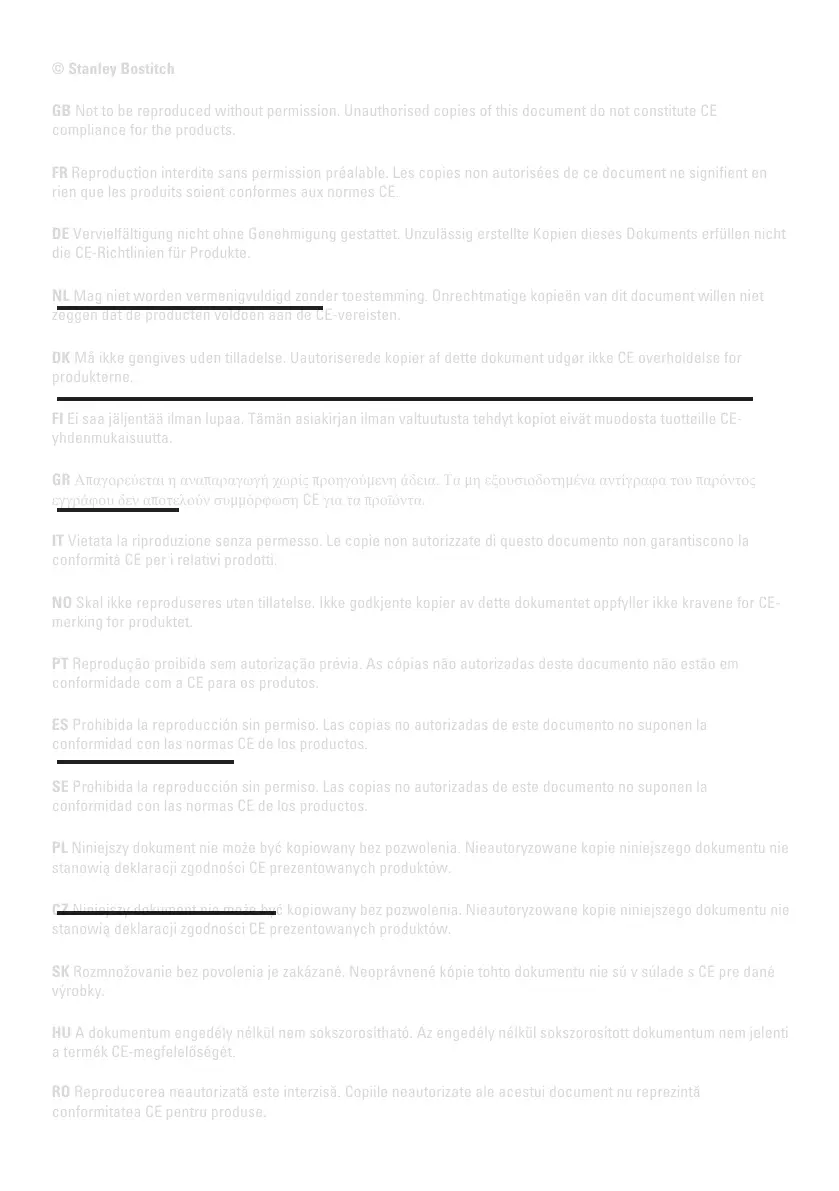

© Stanley Bostitch
