CARREGAR A FERRAMENTA - D62ADC, RAB-19, RAB-22
A. Abra o alimentador: Comprima ligeiramente a tampa para desengatar do alimentador e abra a tampa (Fig 1).
B. Verifique o comprimento do agrafo: É possível uma regulação para diferentes tamanhos de pernas de agrafos (ver
secção abaixo).
Para utilizar com agrafos de 15 e 19mm de comprimento, a ferramenta deve ser ajustada da seguinte forma:
i. Desligue a ferramenta do fornecimento de ar.
ii. Desaperte os quatro parafusos indicados (Fig. 2)
iii. Com os agrafos carregados, mova as guias até à posição correcta. Sem mover a guia, remova os agrafos e
aperte os parafusos.
C. Instale a bobina de agrafos: Coloque a bobina de agrafos no alimentador. Coloque a extremidade dianteira da
bobina nas guias lateral e superior.
Empurre para a frente até parar na guia de lâmina, feche a tampa e torça ligeiramente para engatar as
saliências do alimentador. Confirme se está correctamente engatado.
AJUSTE EM PROFUNDIDADE (Todos os modelos) (Fig. 3)
Para ajustar a máquina para diferentes comprimentos de agrafos, desaperte o parafuso de fixação (A) e rode o
mostrador a 180º (B) com uma chave de fendas até à posição desejada, conforme ilustrado nas tabelas no final
deste manual. Aperte o parafuso de fixação.
CARREGAR A FERRAMENTA - DS-3219, DS-3519, DS-3522, DS-SW19, DS-SW22, MS-3219, MS-3519, MS-3522, MS-SW19, MS-SW22
A. Puxe o impulsor para a traseira do alimentador. (Fig. 4)
B. Verifique o comprimento do agrafo: É possível uma regulação para diferentes tamanhos de pernas de agrafos
(ver secção abaixo).
C. Insira 2 grupos agrafos no canal e solte suavemente o impulsor contra os agrafos. (Fig. 5)
AJUSTE DOS GANCHOS
D62ADC, RAB-19, RAB-22, DS-3219, DS-3519, DS-3522, DS-SW19, DS-SW22 (Fig. 6)
MS-3219, MS-3519, MS-3522, MS-SW19, MS-SW22 (Fig. 7):
Gire a porca especial (A) através da janela no sentido dos ponteiros do relógio para apertar o gancho e no
sentido contrário aos ponteiros do relógio para alargar o gancho. Utilize uma ferramenta que caiba num orifício
de 1/8” (3 mm).
Ajuste em Profundidade D62ADC, RAB-19, RAB-22, DS-3219, DS-3519, DS-3522, DS-SW19, DS-SW22 (Fig. 8):
Desaperte o parafuso dianteiro (A) e faça o ajuste em profundidade. Quando o bordo superior da placa de ajuste
(B) estiver no máximo (Nº 4), os ganchos encontram-se a o seu nível de penetração mais superficial. Se for
ajustado para o mínimo (Nº 1), os ganchos encontram-se ao seu nível de penetração mais profundo.
Nota: Aperte o parafuso antes de accionar a ferramenta.
UTILIZAR A FERRAMENTA (Fig. 9):
Agarre o punho com uma mão. Coloque sobre a caixa alinhada com o local de agrafamento pretendido Existe
uma pequena projecção de cada lado da estrutura para ajudar na localização da posição do agrafo. Carregue
no gatilho ou puxe o punho, dependendo do modelo. Coloque a máquina no ponto de aplicação do agrafo
seguinte, libertando ou não o gatilho.
Para se obter um fecho mais resistente, é necessário colocar agrafos de fim junto à extremidade da caixa.
Verifique os requisitos de embalagem.
Verifique o engate dos agrafos em amostras do cartão a utilizar. Os ajustes da profundidade de penetração e
aperto do gancho são fáceis e instantâneos e dos quais se deverá extrair o máximo partido.
REMOÇÃO DE OBSTRUÇÕES
Remoção de agrafos encravados - D62ADC, RAB-19, RAB-22 (Fig. 10):
Para desencravar, puxe a alavanca de desencravamento na posição de 90º. Nesta posição, segure na bobina de
agrafos para evitar que se desloque. Depois, utilize um alicate de pontas ou uma chave de fendas para
desencravar. Solte a alavanca com cuidado para evitar que os agrafos fiquem trilhados entre a bigorna e a guia
de lâmina.
FT71764-d-1111_Carton_Closing_Manual:71405_D62ADC Manual 11/30/11 9:28 AM Page 33

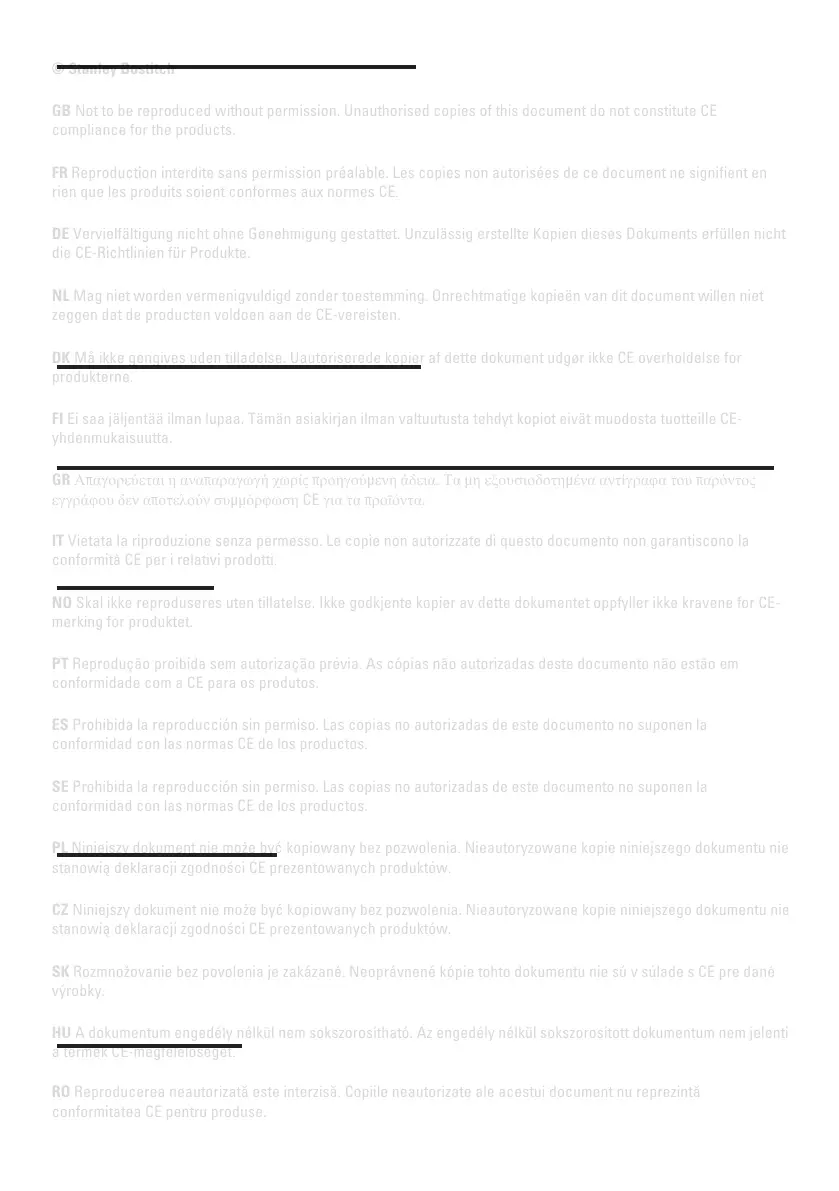

© Stanley Bostitch
