ŁADOWANIE MAGAZYNKU - D62ADC, RAB-19, RAB-22
A. Aby otworzyć magazynek: naciśnij lekko obudowę odczepiając ją od magazynku, a następnie otwórz ją na
całą szerokość (Rys. 1).
B. Sprawdzenie rozmiaru zszywek: w modelach tych możliwa jest regulacja dla różnych rozmiarów zszywek
(patrz poniżej).
Aby używać zszywek o rozmiarze 15 i 19 mm, narzędzie należy wyregulować w następujący sposób:
i. Odłącz dopływ powietrza.
ii. Poluzuj cztery śruby pokazane na rysunku (Rys. 2)
iii. Gdy w narzędziu znajdują się zszywki, przesuń szyny do odpowiedniej pozycji. Nie poruszając szyną, wyjmij
zszywki i zaciśnij śruby.
C. Aby załadować bloczek zszywek: włóż bloczek zszywek do magazynka. Włóż przednią część bloczka do
bocznych i górnych szyn.
Przesuń do przodu, aż zszywki zatrzymają się na przednim ostrzu, zamknij obudowę i zaciśnij zatrzaski
magazynku. Upewnij się, aby były mocno zaciśnięte.
REGULACJA GŁĘBOKOŚCI (wszystkie modele) (Rys. 3)
Aby wyregulować narzędzie dla różnych rozmiarów zszywek, poluzuj pokazaną śrubę ustalającą (A), przekręć o
180° (B) za pomocą śrubokręta, aż do pożądanego rozstawienia, zgodnie z danymi znajdującymi się w tabelach
na początku niniejszej instrukcji. Dokręć śrubę ustalającą.
ŁADOWANIE ZSZYWEK DO MAGAZYNKU - DS-3219, DS-3519, DS-3522, DS-SW19, DS-SW22, MS-3219, MS-3519,
MS-3522, MS-SW19, MS-SW22
A. Popchnij tłok w tył magazynku. (Rys. 4)
B. Sprawdzenie rozmiaru zszywek: w modelach tych możliwa jest regulacja dla różnych rozmiarów zszywek
(patrz poniżej).
C. Włóż 2 komplety zszywek do kanaliku i delikatnie zwolnij tłok w kierunku zszywek. (Rys. 5)
REGULACJA ZACIEŚNIENIA ZSZYWEK
D62ADC, RAB-19, RAB-22, DS-3219, DS-3519, DS-3522, DS-SW19, DS-SW22 (Fig. 6)
MS-3219, MS-3519, MS-3522, MS-SW19, MS-SW22 (Fig. 7):
Przekręć nakrętkę (A) w prawo, aby zwiększyć zacieśnienie zszywek, a w lewo, aby poluzować zacieśnienie
zszywek (B). Aby zacisnąć zszywki na szerokość 1/8” (3mm) konieczne jest użycie klucza.
Regulacja głębokości D62ADC, RAB-19, RAB-22, DS-3219, DS-3519, DS-3522, DS-SW19, DS-SW22 (Rys. 8):
Poluzuj przednią śrubę (A) i ustaw pożądaną głębokość. Kiedy górna część blaszki regulującej (B) jest w
najwyższym położeniu (nr 4), zszywki ustawione są na najpłytszą pozycję. Jeżeli górna część blaszki regulującej
jest w najniższym położeniu (nr 1), zszywki ustawione są na najgłębszą pozycję.
Uwaga: Dokręć śrubę przed rozpoczęciem pracy.
ZSZYWANIE (Rys. 9):
Chwyć rękojeść jedną ręką. Umieść nad kartonem, w tym miejscu, w którym chcesz go zszyć. Narzędzie
wyposażone jest w mały celownik po obu stronach obudowy, dla ułatwienia prawidłowego ustawienia
zszywacza. Naciśnij spust lub pociągnij uchwyt w zależności od modelu. Przesuń narzędzie w następne miejsce
kartonu, puszczając albo ciągle trzymając spust.
Najsilniejsze zacieśnienie zszywek stosuje się tylko na końcach kartonu. Sprawdź specyfikacje opakowania.
Sprawdź zacieśnienie zszywek na zużytym kawałku kartonu. Regulację głębokości zszywania i zacieśnienia
zszywek ustawia się łatwo i szybko, dlatego zalecane jest korzystanie z niej w jak największym stopniu.
USUWANIE ZABLOKOWANYCH ZSZYWEK
Usuwanie zablokowanych zszywek - D62ADC, RAB-19, RAB-22 (Rys. 10):
Zablokowane zszywki można usunąć pociągając dźwignię do usuwania zablokowanych zszywek do pozycji 90°.
W tej pozycji przytrzymaj bloczek zszywek, aby nie przesunął się i za pomocą długich kombinerek lub śrubokręta
usuń zablokowaną zszywkę. Ostrożnie opuść dźwignię uważając, aby zszywki nie zablokowały się pomiędzy
kowadełkiem a szyną ostrza.
FT71764-d-1111_Carton_Closing_Manual:71405_D62ADC Manual 11/30/11 9:28 AM Page 42

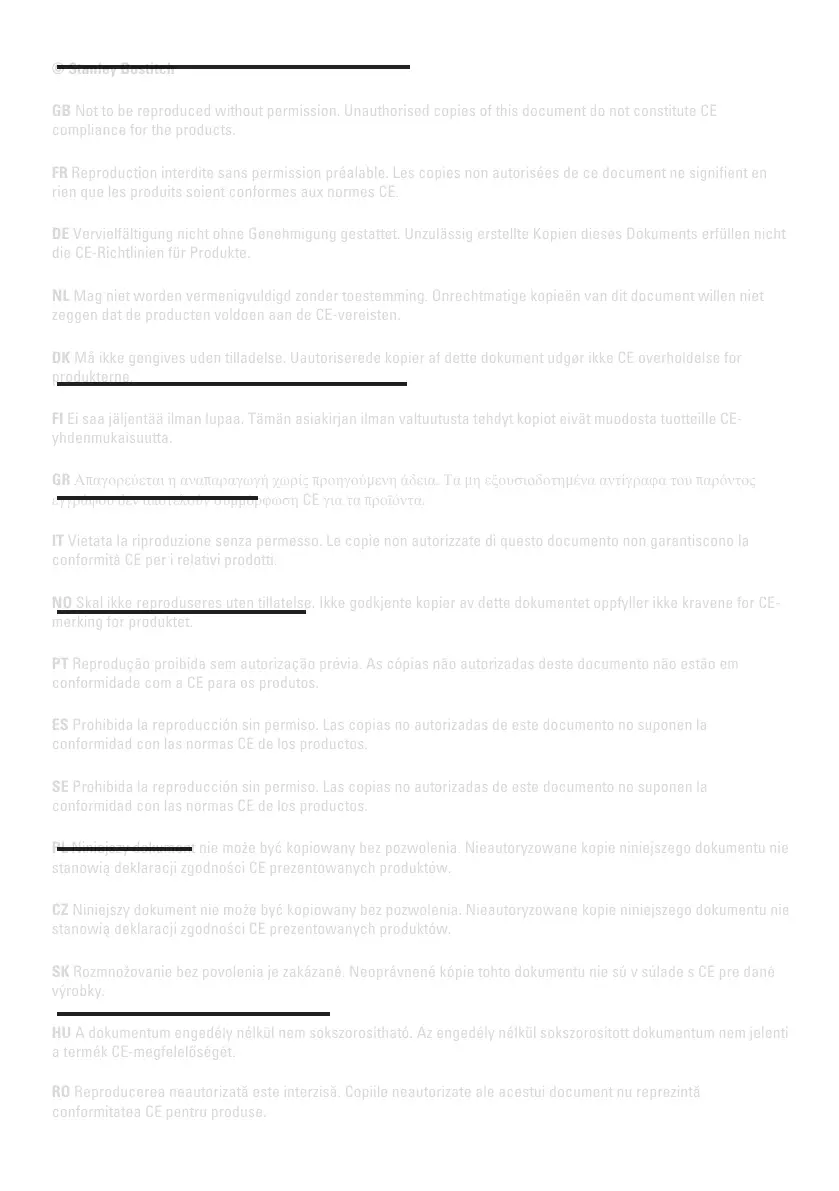

© Stanley Bostitch
