PLNENIE NÁSTROJA – D62ADC, RAB-19, RAB-22
A. Otvorte zásobník: Jemne stlačte kryt, uvoľnite ho zo zásobníka a otvorte ho (obr. 1).
B. Skontrolujte dĺžku spiniek: Pri týchto nástrojoch je možné nastaviť rôzne dĺžky spiniek (pozri odsek nižšie).
Pri použití spiniek s dĺžkou 15 a 19 treba nástroj nastaviť podľa nasledovného postupu:
i. Odpojte nástroj od prívodu vzduchu.
ii. Uvoľnite štyri označené skrutky (obr. 2)
iii. S vloženými spinkami posuňte vodiace drážky do správnej polohy. Vyberte spinky bez toho, aby ste pohli
drážkami, a dotiahnite skrutky.
C. Vkladanie kotúča so spinkami: Vložte kotúč do zásobníka. Predný koniec kotúča zasuňte do bočnej časti a na
vrch položte vodiace drážky.
Tlačte dopredu, kým sa nezastaví na vodiacej drážke čepieľky, zavrite a jemne stlačte kryt, aby zapadol do
výstupkov zásobníka. Skontrolujte správne vloženie.
NASTAVENIE HĹBKY (Všetky modely) (obr. 8)
Pri nastavovaní nástroja na rozličné dĺžky spiniek treba uvoľniť nastavovaciu skrutku (A) a pomocou skrutkovača
ju otočiť o 180° (B) do želanej polohy podľa informácií uvedených v tabuľke na začiatku návodu. Následne
nastavovaciu skrutku dotiahnite.
PLNENIE NÁSTROJA - DS-3219, DS-3519, DS-3522, DS-SW19, DS-SW22, MS-3219, MS-3519, MS-3522, MS-SW19,
MS-SW22
A. Zatlačte posúvač do zadnej strany zásobníka (obr. 4).
B. Skontrolujte dĺžku spiniek: Pri týchto nástrojoch je možné nastaviť rôzne dĺžky spiniek (pozri odsek nižšie).
C. Vložte 2 pásy spiniek do kanálika a opatrne k nim zatlačte posúvač (obr. 5).
NASTAVENIE NASTREĽOVANIA
D62ADC, RAB-19, RAB-22, DS-3219, DS-3519, DS-3522, DS-SW19, DS-SW22 (obr. 6)
MS-3219, MS-3519, MS-3522, MS-SW19, MS-SW22 (obr. 7):
Ak chcete dotiahnuť nastreľovanie, cez okienko otočte špeciálnu maticu (A) v smere hodinových ručičiek, ak
chcete nastreľovanie uvoľniť, otočte ju proti smeru hodinových ručičiek. Použite nástroj, ktorý sa zmestí do
otvoru s priemerom 3 mm.
Nastavenie hĺbky D62ADC, RAB-19, RAB-22, DS-3219, DS-3519, DS-3522, DS-SW19, DS-SW22 (obr. 8):
Uvoľnite prednú skrutku (A) a nastavte hĺbku na požadovaný rozmer. Ak je vrchný okraj zarovnávacej platničky
(B) v najvyššej polohe (č. 4), spinky sú nastavené na najplytšom dierkovaní. Ak je platnička v najnižšej polohe (č.
1), spinky sú nastavené na najhlbšom dierkovaní.
Poznámka: Pred použitím nástroja dotiahnite skrutku.
PRÁCA S NÁSTROJOM (obr. 9):
Rukou uchopte rukoväť. Nástroj priložte na škatuľu na miesto, kde chcete nastreliť spinku. Na oboch stranách
rámu sú malé otvory, ktoré pomáhajú pri určovaní polohy nastrelenia. V závislosti od modelu stlačte spúšť alebo
rukoväť. Posuňte nástroj na ďalšie miesto nastreľovania so stlačenou alebo pustenou spúšťou.
Na dosiahnutie čo najpevnejšieho nastrelenia musia byť spinky čo najbližšie k okraju škatule. Pozrite si
požiadavky na obalový materiál.
Na kartóne, ktorý hodláte použiť, skontrolujte nastreľovanie spiniek. Nastavenie hĺbky penetrácie a tesnosti
nastrelenia je jednoduché a rýchle – mali by ste ho plne využiť.
VYBERANIE ZASEKNUTÝCH SPINIEK
Uvoľňovanie zaseknutých spiniek – D62ADC, RAB-19, RAB-22 (obr. 10):
Zaseknuté spinky možno uvoľniť otočením páky na uvoľňovanie zaseknutých spiniek o 90°. V tejto polohe pridržte
kotúč so spinkami, čím zabránite ich pohybu, a pomocou klieští s dlhými čeľusťami alebo skrutkovača uvoľnite
zaseknutú spinku. Opatrne pustite páku, aby sa spinky nezachytili medzi nákovku a čepeľ vodiacej drážky.
FT71764-d-1111_Carton_Closing_Manual:71405_D62ADC Manual 11/30/11 9:28 AM Page 48

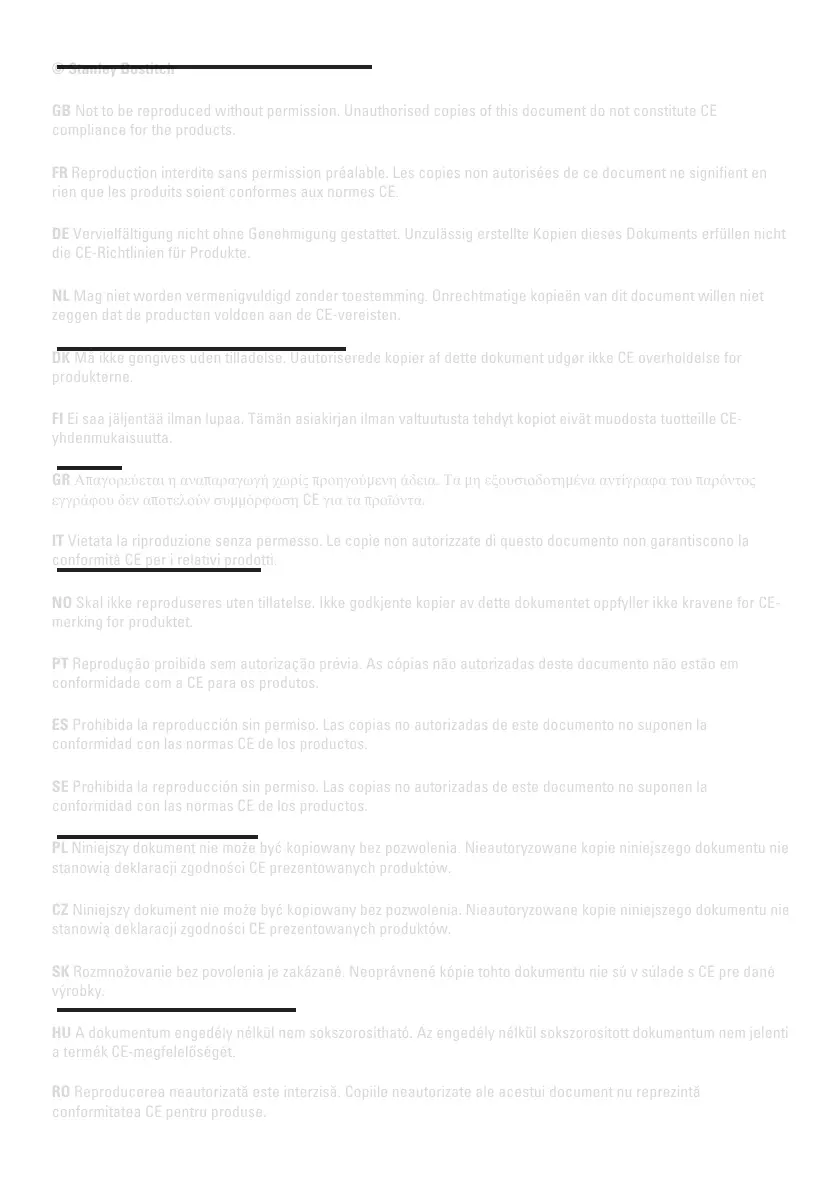

© Stanley Bostitch
