ESPECIFICACIONES DE LA HERRAMIENTA
Todos los tornillos y tuercas son métricos.
ESPECIFICACIONES DEL SUJETADOR:
LPF21PL:
-
Usa clavos plásticos de cabeza redonda en secuencia de 21°, en longitudes de 2[pulg. a 3-1/4[pulg. (50 a 83[mm) y
diámetros de cuerpo de 0.113[pulg. a 0.148[pulg. (2.8 a 3.8[mm).
ACCESORIO NEUMÁTICO DE LA HERRAMIENTA:
Esta herramienta usa un enchufe macho de 1/4[pulg. de rosca N.P.T. El diámetro interior debe ser de 0.275[pulg. (7[mm) o
mayor. El accesorio debe poder descargar la presión de aire de la herramienta al desconectarla del suministro de aire.
PRESIÓN OPERATIVA:
70 a 120 p.s.i.g. (4.9 a 8.4[kg/cm2). Seleccione la presión operativa dentro de este rango para el mejor rendimiento del
sujetador. NO EXCEDA ESTA PRESIÓN OPERATIVA RECOMENDADA.
CONSUMO DE AIRE:
La LPF21PL requiere 7.5 pies cúbicos por minuto (212 litros por minuto) de aire libre para funcionar a una velocidad de 100
clavos por minuto, en 80 p.s.i. (5.6[kg/cm2). Considere la velocidad real en la que funcionará la herramienta para determinar
la cantidad de aire requerido. Por ejemplo, si los sujetadores que usa promedian los 50 clavos por minuto, necesita el 50%
de los 7.5 pies cúbicos por minuto (212 litros por minuto) que se requieren para operar la herramienta a una velocidad de
100 clavos por minuto.
MODOS DE OPERACIÓN
BOSTITCH OFRECE DOS MODOS DE OPERACIÓN PARA ESTA HERRAMIENTA.
disparo secuential:
El disparo secuential requiere que el operador mantenga la herramienta contra la superficie de trabajo antes de jalar el
gatillo. Esto facilita la correcta colocación del sujetador, por ejemplo, en aplicaciones de marcos, sujeción de bases y cajas.
La herramienta con disparo secuential permite la colocación exacta del sujetador sin que se impulse un segundo sujetador
debido a un culatazo, como se describe en “disparo de contacto”. La herramienta con un disparo secuential tiene una
ventaja positiva debido a que no impulsará accidentalmente ningún sujetador si la herramienta entra en contacto con la
superficie de trabajo, o cualquier otra cosa, mientras que el operador mantiene el gatillo presionado.
disparo de contacto:
El procedimiento de operación común en las herramientas de “disparo de contacto” implica que el operador debe hacer
contacto con la superficie de trabajo para activar el mecanismo del interruptor mientras mantiene el gatillo presionado,
con lo cual impulsa el sujetador cada vez que se contacta a la superficie de trabajo. Esto permitirá la rápida colocación
de los sujetadores en muchos proyectos, como montaje de revestimientos, plataformas y tarimas. Todas las
herramientas neumáticas están sujetas a un culatazo cuando se impulsan los sujetadores. La herramienta puede
rebotar, liberando el interruptor, y si se le permite involuntariamente volver a contactar la superficie de trabajo con el
gatillo activado, (el dedo aún deteniendo el gatillo), se podría impulsar un segundo sujetador no deseado.
MANTENIMIENTO DE LA HERRAMIENTA
T
ome nota de las advertencias en este manual al trabajar con herramientas neumáticas y tenga
mayor cuidado al evaluar herramientas problemáticas.
MODELO ACCIONAMIENTO DE LA LONGITUD ALTURA ANCHO PESO
HERRAMIENTA
L
PF21PL Interruptor selector de 20-1/2 pulg. 12 pulg. (305 mm) 4-3/4 pulg. 7.3 pulg. (3.3 kg)
disparo secuencial/disparo (520.7 mm) (120.7 mm)
de contacto

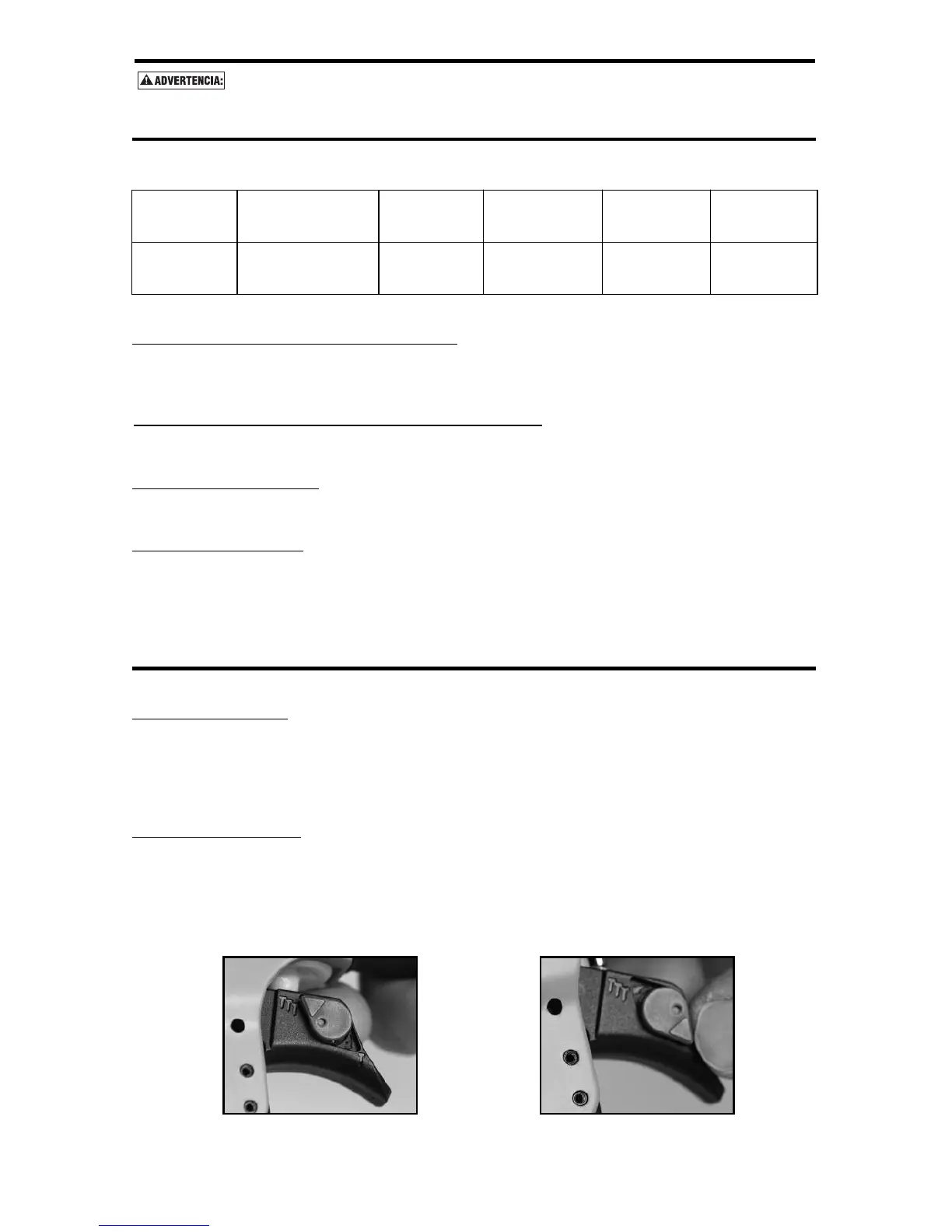

Modo de disparo de contacto
Modo de interruptor en secuencia
(el interruptor selector de modo de
disparo apunta hacia arriba)
(el interruptor selector de modo de
disparo apunta hacia abajo)
16
