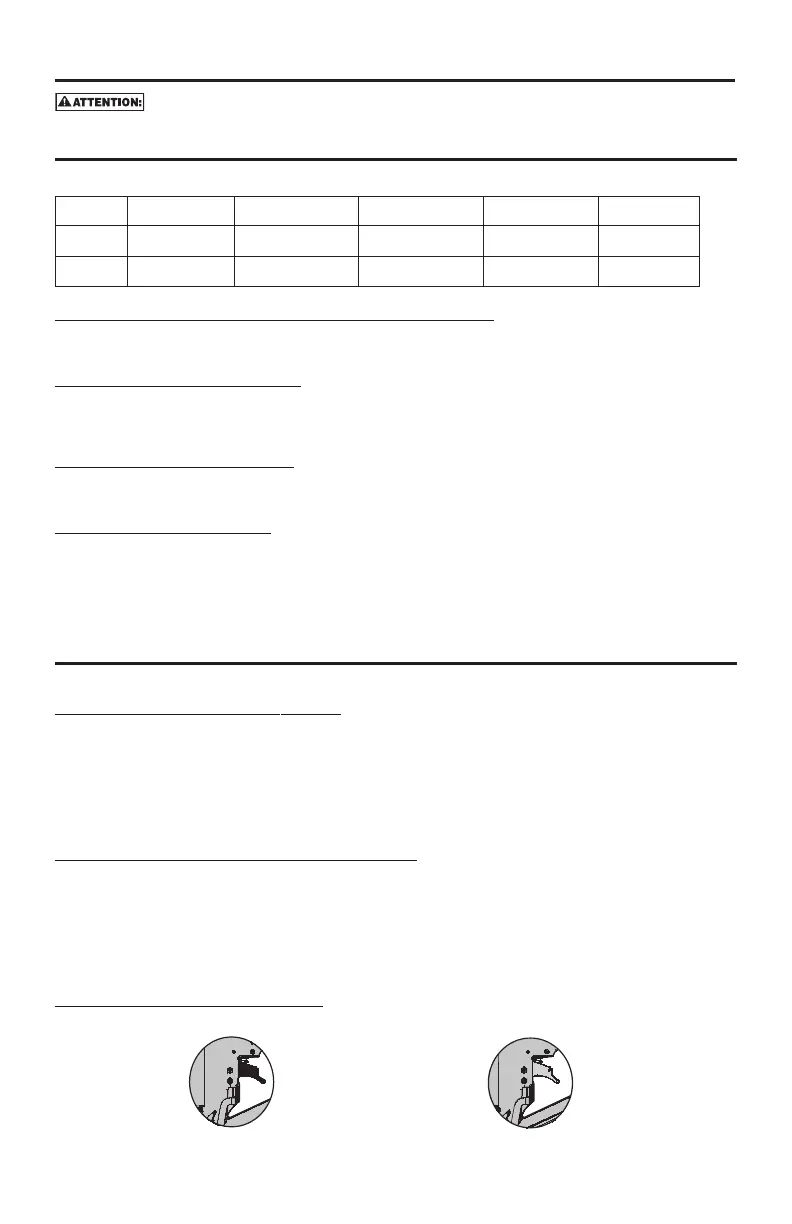

24
-
CARACTÉRISTIQUES DU N66BC
T
outes les mesures des vis et des boulons sont dans le système métrique.
SPÉCIFICATIONS DES DISPOSITIFS DE FIXATION :
Cet outil utilise des cartouches de clous de plastique et de métal d’une longueur de 1-1/4” po à 2-1/2 po (32
mm à 63 mm) et d’un diamètre de tige de 0,080 po à 0,092 po (2 mm à 2,3 mm).
RACCORDEMENTS À L’AIR :
Cet outil utilise un raccord de 1/4 N.P.T. Son diamètre intérieur doit être de 5 mm (0,2 po) ou plus. Lors du
désaccouplement de la source d’air, le raccord doit permettre rapidement la mise à l’atmosphère de toute
pression résiduelle.
PRESSION D’UTILISA
TION :
70 to 120 p
.s.i.g. (4,8 to 8,3 kg/cm
2
).
Select the operating pressure within this range for best fastener
performance.
NE PAS DÉPASSER LA PRESSION MAXIMALE RECOMMANDÉE.
CONSOMMATION D’AIR :
Le N66BC exige 4,54 pi
3
/min (0,128 m
3
/min) d’air libre pour fonctionner à la cadence de 100 clous par minute à une
pression de 80 p.s.i.g. (5,62 kg/cm
2
). Considérez le régime de fonctionnement de votre outil afin de déterminer le
montant d’air requis. Ainsi, pour un débit de 50 clous par minute, vous aurez besoin de 50 % du volume par minute
requis pour faire fonctionner l’outil avec un débit de 100 clous par minute.
OPÉRATION
BOSTITCH OFFRE DEUX SYSTÈMES DE DÉCLENCHEMENT POUR CETTE SÉRIE
DÉCLENCHEMENT À LA
VOLÉE :
Le mode d’utilisation habituel des outils à déclenchement par contact consiste pour l’opérateur à toucher
l’ouvrage afin d’actionner le mécanisme du déclencheur (la gâchette doit rester enfoncée) et d’enfoncer une
attache à chaque nouveau contact de l’ouvrage. Cette méthode permet la pose rapide d’attaches pour de
nombreuses applications, comme la pose de feutre, de membrane pare-air, d’isolant en planche couvrante et
de clôture en treillis. Tous les outils pneumatiques accusent un recul lors de la fixation des attaches. L’outil peut
ainsi rebondir en libérant la butée. S’il touche de nouveau accidentellement la surface de travail pendant que
la gâchette est toujours enfoncée, un second dispositif sera éjecté.
DÉCLENCHEMENT AU COUP-P
AR-COUP :
L’appareil au coup-par-coup requiert que l’opérateur maintienne l’outil en contact avec la surface de travail
avant d’ap puyer sur la détente. Ceci rend le placement correct de l’élément d’assemblage plus facile, par
exemple dans le cas de petit outillage ou la fabrication de caisses. L’appareil au coup-par-coup permet un
placement précis de l’élément d’assemblage sans le risque d’éjecter un deuxième élément par accident lors du
recul, comme cela est le cas pour le dispositif à la volée. Le dispositif au coup-par-coup possède une sécurité
supplémentaire puisque même si l’outil est en contact avec la surface de travail, ou tout autre chose, l’opérateur
ne court pas le risque d’éjecter un deuxième élément même si la détente est pressée.
IDENTIFICATION DU MODÈLE :
Se référer au mode de fonctionnement à la page 29 avant d’utiliser l’outil.
SYSTÈME À SYSTÈME AU
LA VOLÉE COUP-PAR-COUP
Identifié par :
Identifié par :
UNE DÉTENTE UNE DÉTENTE
NOIRE ARGENTÉE
CONTACT TRIP
IDENTIFIED BY:
BLACK TRIGGER
SEQUENTIAL TRIP
IDENTIFIED BY:
GRAY TRIGGER
TRIGGER OPERATED
IDENTIFIED BY:
BLACK TRIGGER
CONTACT TRIP
IDENTIFIED BY:
BLACK TRIGGER
SEQUENTIAL TRIP
IDENTIFIED BY:
GRAY TRIGGER
TRIGGER OPERATED
IDENTIFIED BY:
BLACK TRIGGER
MODÈLE
OUTIL
LONGUEUR HAUTEUR LARGEUR POIDS
DÉCLENCHEMENT
N66BC-1 Butée de 263,5mm (10-3/8 po) 317,5mm (12-1/2 po) 190,5mm (7-1/2 po) 2,6 kg (5,8 lb )
déclenchement
N66BC-2 Déclencheur 263,5mm (10-3/8 po) 317,5mm (12-1/2 po) 190,5mm (7-1/2 po) 2,6 kg (5,8 lb )
séquentiel
ENTRETIEN DE L’APPAREIL
L
ors de l’utilisation d’un outil fonctionnant sous-pression, lire les avertissements du
m
anuel et user d’extrêmes précautions lors de la découverte d’un problème.
