-16-
PRECAUCIÓN: Los artículos 12 y 26 deben ensamblarse en la dirección
indicada. El diente de retención en el impulsor y el lado más largo del
pistón, deben apuntar al frente de la herramienta. No gire estas piezas.
PIEZAS ESPECIALES PARA LOS MODELOS DE HOJA “C”
45 P50137 Remachador
46 UA1804.7 Tornillo cabeza plana de cubo hexagonal 4-40 X 1/4
JUEGOS - ESPECIAL PARA PEDIR
Juego de manómetro posterior P50157
(Para modelos P50-10B y P50P-10B y P50-5B)
47 P50150 Manómetro posterior
48 UA3806.3 Tornillo de casquete cabeza de cubo hexagonal
10-32 X 3/8
49 PW10.5 Arandela
PIEZA - ESPECIAL PARA PEDIR
(Se usa solamente con el armazón P50211A)
50 P50152A Remachador de colchones
43 P50151 Separador
JUEGOS - ESPECIAL PARA PEDIR
(No se ilustra)
P50K1 Juego de control remoto con válvula de pedal y
remachador
P50181 Juego de control remoto
100348 Reemplazo del depósito P50
20
1
18
15
12
10
16
17
19
13
14
26
51
*11
*24
25
22
23
41
43
44
39
42
1
*9
45
29
*46
48
41
57
54
33
31
30
34
32
40
38
6
5
2
3
*28
4
8
7
Roscado del conector de
aire tamaño 1/4 NPT
52
27
37
36
35
56
55
49
47
41
50

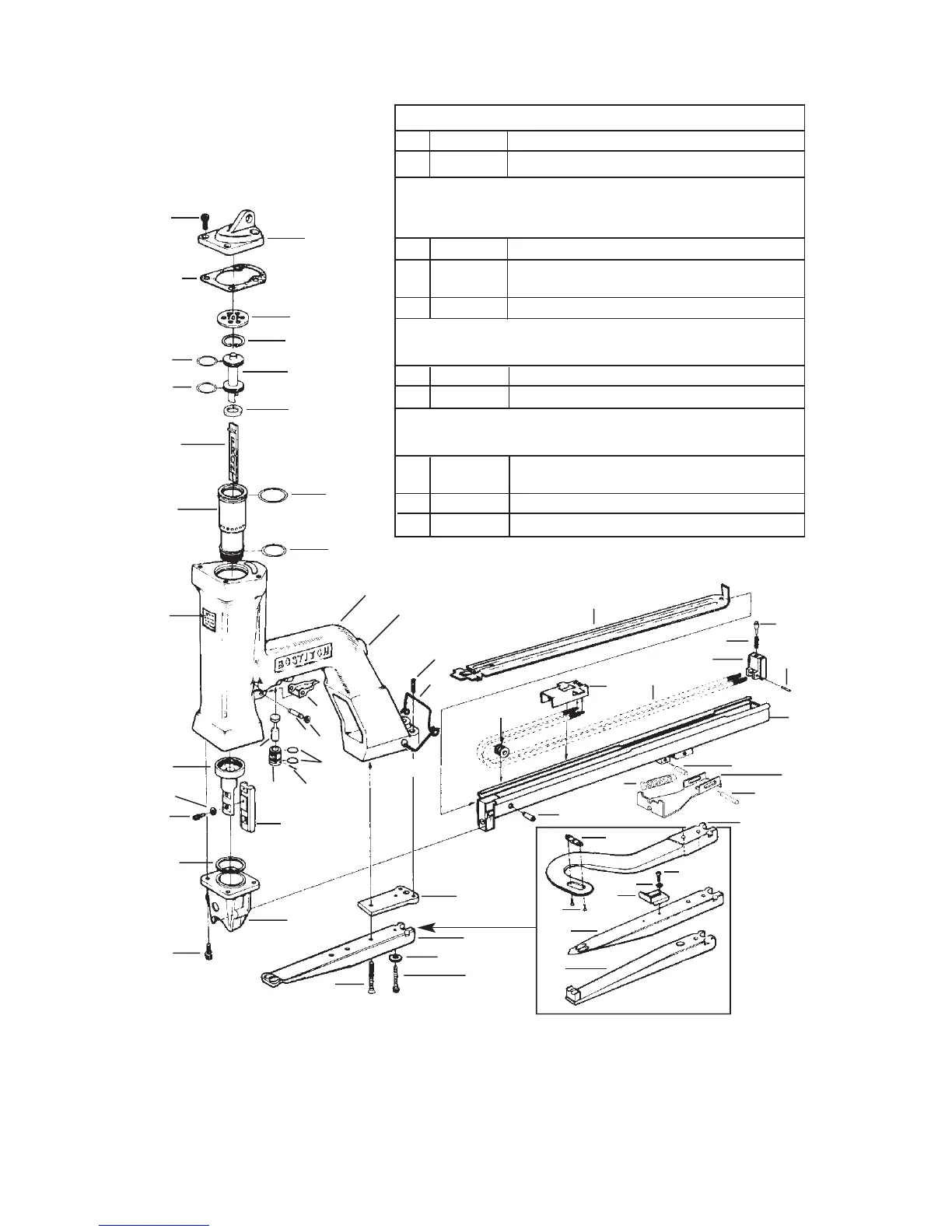

(HOJA C DERECHA
ILUSTRADA P50117)
*IMPORTANTE: VEA LAS INSTRUCCIONES DE MANTENIMIENTO ESPECIALES, PÁGINA 7
• NOTA: PARA GRAPAS SB1030203/8 USE CARRO P50191
