-21-

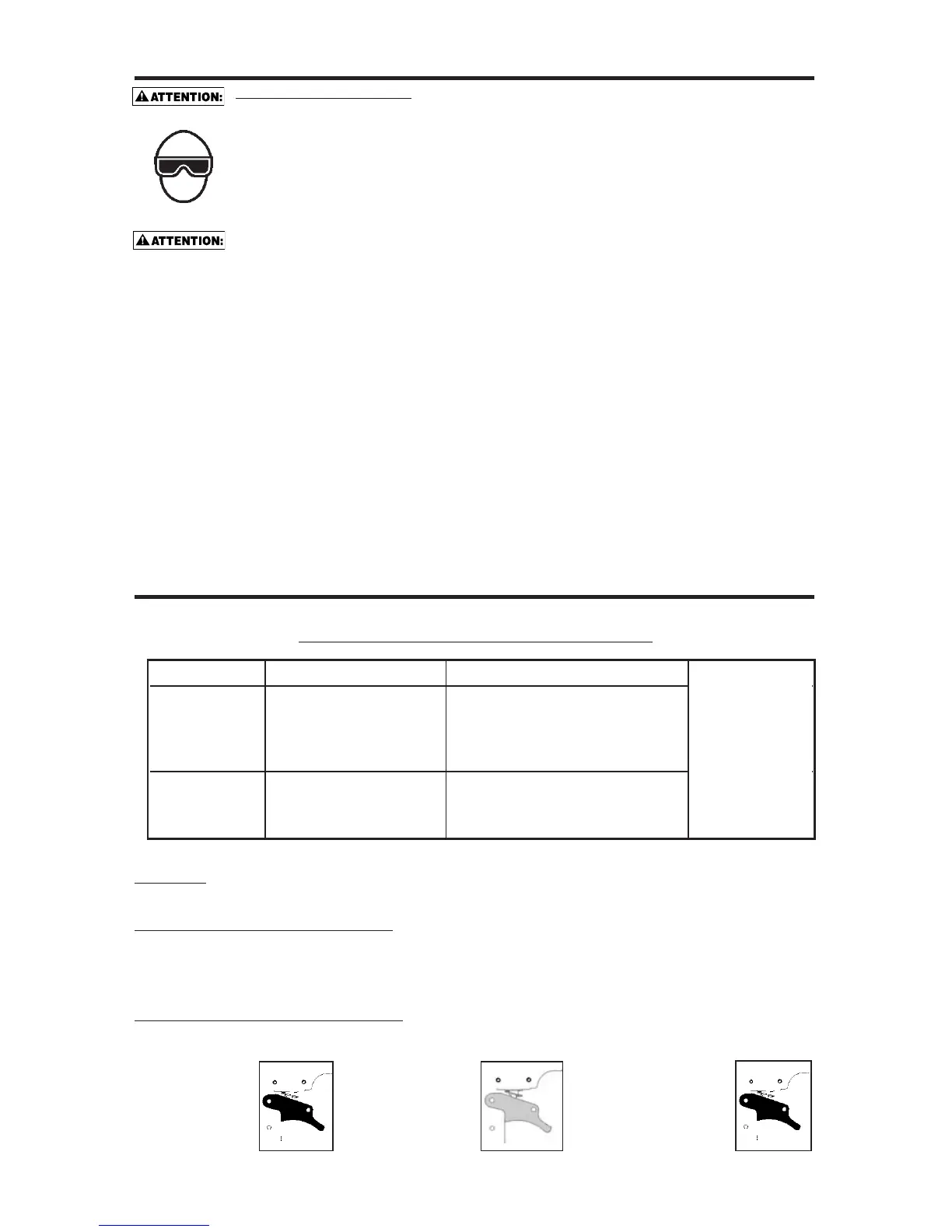

CHARGEMENT DE LA PINCE AGRAFEUSE P50
Une PROTECTION DES YEUX, conforme aux normes ANSI et fournissant une protection contre les
projectiles en provenance de l’AVANT et des CÔTÉS, doit TOUJOURS être portée par l’opérateur et
les personnes présentes dans la zone de travail, lors du raccordement à une source d’air, du
chargement, du fonctionnement et de la maintenance de l’outil. Une telle protection est indispensable
pour vous protéger contre les attaches et débris projetés, susceptibles d’entraîner des blessures
sérieuses.
L’employeur et/ou l’utilisateur doivent s’assurer de porter une bonne protection oculaire.
L’équipement de protection doit être conforme à la norme ANSI Z87.1 et doit fournir une protection
frontale et latérale. REMARQUE : Les lunettes sans coques latérales et les masques faciaux ne
fournissent pas la protection nécessaire.
POUR PRÉVENIR TOUT ACCIDENT :
• Ne placez jamais la main ou une partie quelconque du corps sur la trajectoire de sortie des
dispositifs de fixation lorsque la source d’alimentation est connectée.
• Ne pointez jamais l’outil vers une autre personne.
• Ne chahutez jamais.
• N’appuyez sur la gâchette que lorsque le nez de pose de l’outil est dirigé vers l’ouvrage.
•Veillez à toujours manipuler l’outil avec précaution.
•N’appuyez jamais sur la gâchette en chargeant l’outil.
• Déconnectez l’arrivée d’air avant d’effectuer des réglages.
1) Ouvrez le magasin :
Ramener le couvercle vers l’arrière jusqu’à ce qu’il soit verrouillé par l’étoquiau.
2) Mettez les agrafes en place :
Insérez une barrette d’agrafes et poussez-la vers l’avant, dans la rainure.
Insérez une deuxième barrette d’agrafes.
3) Fermez le magasin :
Enfoncez le taquet de déblocage du verrouillage (situé à l’avant du couvercle du magasin) puis
poussez le couvercle vers l’avant jusqu’à ce qu’il soit verrouillé par l’étoquiau.
CARACTÉRISTIQUES TECHNIQUES DE L’OUTIL
ATTENTION : Afin d’éviter d’endommager la pointe du mandrin, n’essayez pas d’utiliser cette pince si aucun
matériau ne se trouve entre la navette et le sertisseur.
ACTIONNÉ À LA GÂCHETTE :
Le modèle actionné à la gâchette commence un cycle UNIQUEMENT lorsque la gâchette est enfoncée. Ce modèle ne comporte
pas de bras de contact et ne doit être utilisé que si un bras de contact NE PEUT PAS être utilisé pour satisfaire aux exigences
de l’application. L’outil actionné à la gâchette effectuera un cycle chaque fois que la gâchette est enclenchée.
IDENTIFICATION DE MODÈLE :
BUTÉE DE DÉCLENCHEMENT DÉCLENCHEUR SÉQUENTIEL ACTIONNÉ À LA GÂCHETTE
Identifié par : Identifié par : Identifié par :
GÂCHETTE NOIRE GÂCHETTE GRISE GÂCHETTE NOIRE
MODEL LAME DU SERTISSEUR AGRAFES
P50-10B Sertisseur standard Agrafes de 1/2 po (12,7 mm) SB103020
P50CL-10B Lame en C, gauche Agrafes de 5/8 po (15,9 mm)
P50CR-10B Lame en C, droite *Agrafes de 3/8 po (9,5 mm)*
*(Les agrafes de 3/8 po (9,5 mm)
exigent une navette spéciale)
P50-10C Sertisseur standard Agrafes de 3/8 po (9,5 mm) SB103020
P50-5B Sertisseur standard Agrafes de 3/8 po (9,5 mm) SB5019
1/2 po (12,7 mm), 5/8 po (15,8 mm)
REMARQUE :
L’utilisation de
TOUTE autre
longueur de patte
d’agrafe avec ces
modèles causera
des dommages
à l’outil.
PINCE PNEUMATIQUE, MODÈLE P50
*Les agrafes 9,5 mm (3/8 po) exigent une navette spéciale. Voir la note de bas de page à la page 8 ou 9.
