-24-
MISE EN GARDE : Les articles 12 et 26 doivent être assemblés dans la
direction illustrée. La dent de retenue sur le mandrin ainsi que le côté
long du piston doivent faire face au devant de l’outil. Ne faites pas
tourner ces pièces.

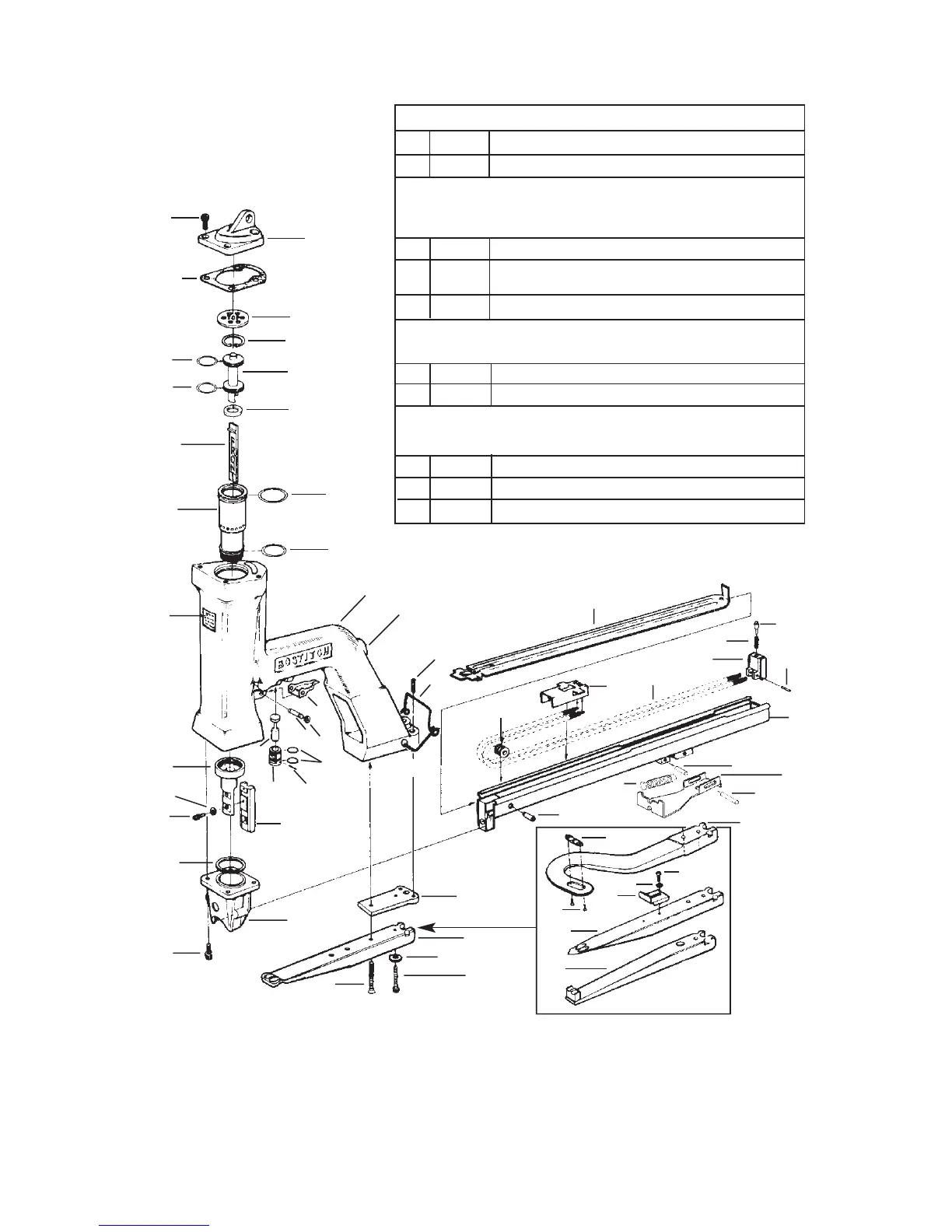

PIÈCES SPÉCIFIQUES DES MODÈLES POUR LAME EN C
45 P50137 Sertisseur
46 UA1804.7 Vis à tête plate creuse hexagonale 4-40 X 1/4 po (6,4 mm)
ENSEMBLES - COMMANDE SPÉCIALE
Ensemble pour butée arrière P50157
(pour les modèles P50-10B et P50P-10B et P50-5B)
47 P50150 Butée arrière
48 UA3806.3 Vis d’assemblage à tête creuse hexagonale 10-32 X 3/8 po
(3,5 mm)
49 PW10.5 Rondelle
PIÈCE - COMMANDE SPÉCIALE
(utilisé uniquement avec le bâti P50211A)
50 P50152A Sertisseur pour matelas
43 P50151 Séparateur
ENSEMBLES - COMMANDE SPÉCIALE
(non illustrés)
P50K1 Ensemble de télécommande avec soupape de pied et sertisseur
P50181 Ensemble pour télécommande
100348 P50 Magasin de rechange
20
1
18
15
12
10
16
17
19
13
14
26
51
*11
*24
25
22
23
41
43
44
39
42
1
*9
45
29
*46
48
41
57
54
33
31
30
34
32
40
38
6
5
2
3
*28
4
8
7
Raccord pneumatique, filet
6,4 mm (1/4 po) NPT
52
27
37
36
35
56
55
49
47
41
50
(LAME EN C, DROITE
MONTRÉE P50117)
* IMPORTANT : CONSULTEZ LES INSTRUCTIONS SPÉCIALES D’ENTRETIEN, PAGE 7
• REMARQUE : POUR LES AGRAFES SB1030203/8, UTILISEZ LA NAVETTE P50191
