Bradley S19-2200 Installation Instructions

EFX 60/S19-2200 Instalación
18 4-19-11 Bradley Corporation • 215-1289 Mod. L; ES 10-09-018
2

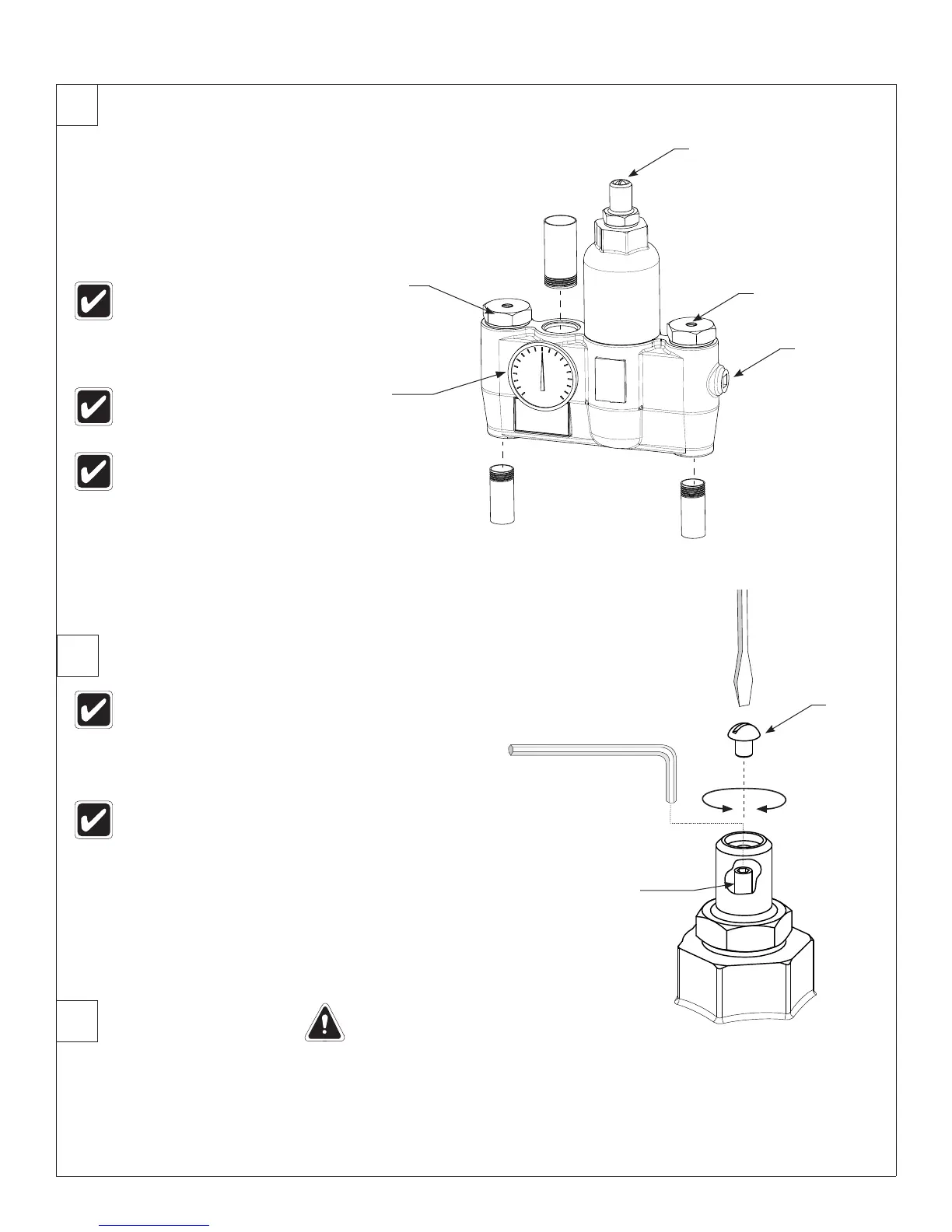

Conecte las tuberías de suministro e instale el termómetro
3
Ajuste la temperatura con el agua corriendo
Cuando las válvulas de retención
estén en la posición abierta
(funcionando), el tornillo de la
cubierta del vástago de cierre o
retención debe estar alineado con
la tapa de la válvula.
Revise si hay fi ltraciones,
presurizando la unidad
LENTAMENTE.
Instale el termómetro usando
sellador para tubos o cinta de
tefl ón.
Revise la temperatura cuando se alcance aproximadamente
a 38 LPM (10 GPM) de caudal de agua (equivalente a dos
lavados faciales)
Tornillo de
cubierta ranurada
Tornillo de cubierta de
cierre y retención
Tuerca de tope
de retención
Tapón de recirculación
de agua
Termómetro
Agua temperada
(para el accesorio)
CALIENTE
FRÍA
Tornillo de
cubierta ranurada
Tornillo de ajuste
de temperatura
C
H
4
Unidad de prueba
Corte el suministro de agua caliente cerrando la válvula de entrada de agua caliente o la válvula de retención de suministro. Con el
suministro de agua caliente cerrado, verifi que que siga fl uyendo agua fría. Si el agua fría fl uye correctamente, vuelva a abrir el suministro de
agua caliente.
Corte el suministro de agua fría cerrando la válvula de entrada de agua fría o la válvula de retención de suministro. Con el suministro de
agua fría cerrado, verifi que que se haya detenido el fl ujo de agua caliente. Si se detiene el agua caliente, vuelva a abrir el suministro de agua
fría. Revise la unidad semanalmente para verifi car el funcionamiento apropiado y el ajuste deseado de la temperatura.
¡NO SE SALTE ESTE PASO!
Se debe revisar la temperatura fi nal de este dispositivo y ajustarla, según sea
necesario. La confi guración estándar de la temperatura predeterminada de
fábrica es 29 °C (85 °F). [el rango de la válvula es de 18 °C a 35 °C (65 °F a
95 °F)]. Consulte a las autoridades médicas o de seguridad correspondientes
sobre la temperatura óptima recomendada para la aplicación en particular.
5/32 pulg. Llave Allen
