Instalación EFX 60/S19-2200
Bradley Corporation • 215-1289 Mod. L; ES 10-09-018 4-19-11 19
5

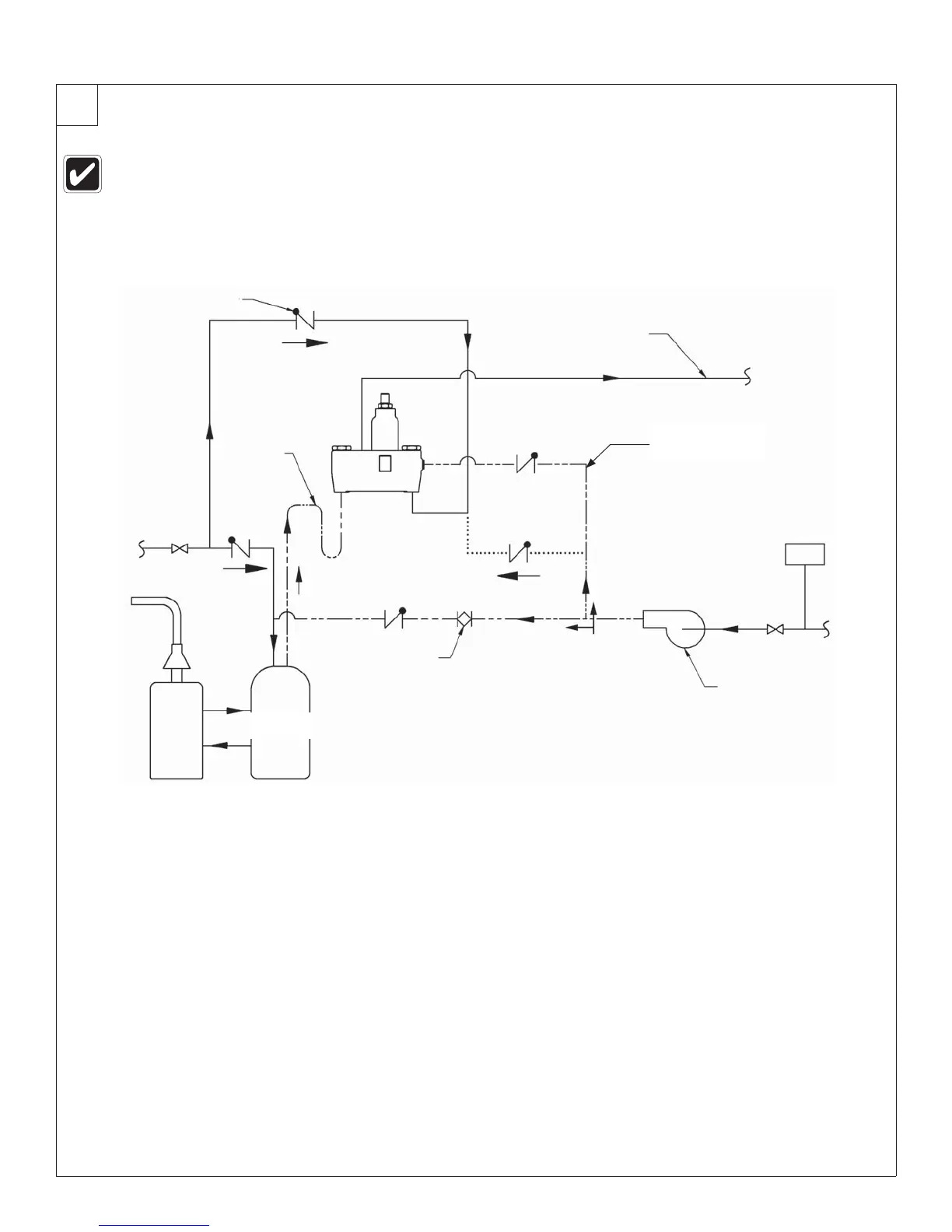

Instalación de recirculación opcional de agua
Válvula de retención
(Típ.)
FRÍA
CALIENTE
Bajada de
trampa de calor
de 28 pulg.
Válvula de equilibrio (Típ.)
Calentador
de agua
Tanque de
almacenamiento
Flujo de agua temperada
Flujo de retorno
Interruptor de temperatura
Agua
temperada
recirculada
Bomba de recirculación
Agua fría
La recirculación del agua en el sistema proporciona regulación constante de la temperatura del agua. Purgue las tuberías de suministro
completamente antes de terminar la instalación. Cierre todos los accesorios y etiquételos como no disponibles para usarse durante el
proceso de recirculación.
1. Apague la bomba de recirculación y abra el suministro de agua en los accesorios de emergencia [se requiere un caudal de agua de 38 a 57 LPM
(10 a 15 GPM)].
2. Deje que el agua corra a través del sistema hasta que alcance una temperatura constante. Si no obtiene la temperatura necesaria, consulte el
paso N.º 3 en la página anterior para volver a ajustar la temperatura.
3. Tan pronto como el agua alcance la temperatura apropiada, encienda la bomba de recirculación (antes de proceder, asegúrese de que se haya
alcanzado la temperatura adecuada en el sistema).
4. Revise la temperatura del agua en la bomba de retorno. Si la temperatura excede el nivel apropiado en 1,1 °C (2 °F), ajuste el interruptor del
límite superior de temperatura (esto apagará la bomba). Espere hasta que la temperatura del agua de retorno esté a 2,8 °C (5 °F) por debajo del
nivel apropiado y ajuste el interruptor del límite inferior (esto volverá a encender la bomba).
5. Abra completamente la válvula de equilibrio.
6. Desconecte todos los accesorios y asegúrese de que no fl uya agua por el sistema (el tubo de entrada de agua fría debe sentirse tibio al tacto).
7. Deje que el sistema funcione sin agua durante 30 minutos o más. Si, después de treinta minutos, aumenta la temperatura del agua, puede volver
a ajustar la temperatura cerrando lentamente la válvula de equilibrio hasta que se alcance la temperatura adecuada.
Recirculación alterna (menos
de 19 LPM (5 GPM)
