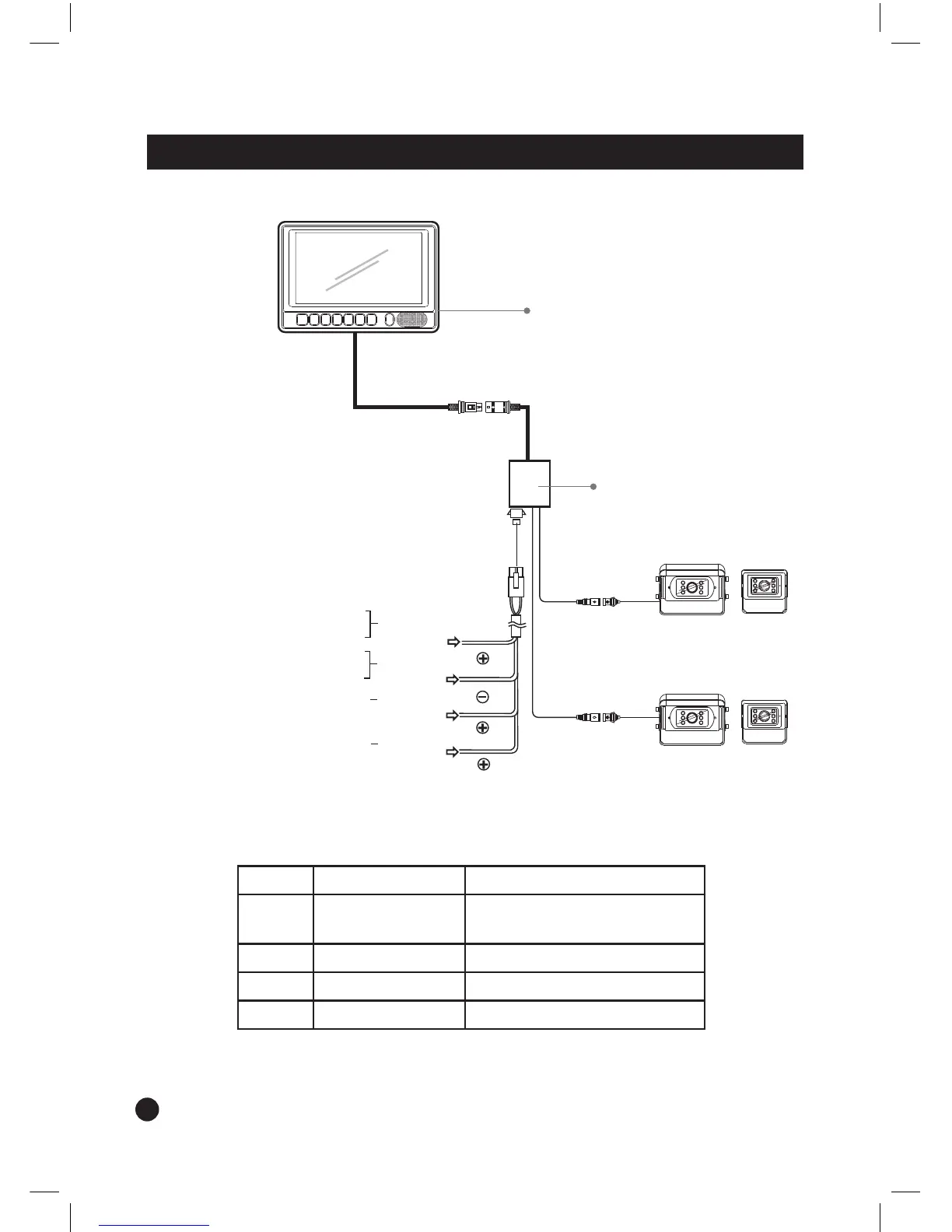

SYSTEEMAANSLUITINGEN
STROOM/TRIGGER DRAADFUNCTIES
REF# DRAADKLEUR BESCHRIJVING
1 ROOD GELIJKSTROOM (10,5V TOT
32V)
2 GROEN TRIGGER 1
3 WIT TRIGGER 2
4 ZWART AARDE
Naar 12V of 24 V aansluitklem
waarnaar de stroom wordt ingeschakeld
door het contactsleuteltje in de
accessoire stand te zetten
naar een metalen punt van het voertuig
Camera 1 (trigger 1)
Standaard voor achteruitrijcamera
Camera 2 (trigger 2)
naar STROOM
Voedingskabel (meegeleverd)
Voedingskabel (rood)
(SHUTTER) (STANDAARD)
(SHUTTER)
(CAMERA 2)
(CAMERA 1)
AANSLUITKAST
MONITOR
(STANDAARD)
Aardingsdraad
(zwart)
Invoerkabel
(groen)
Invoerkabel
(wit)
