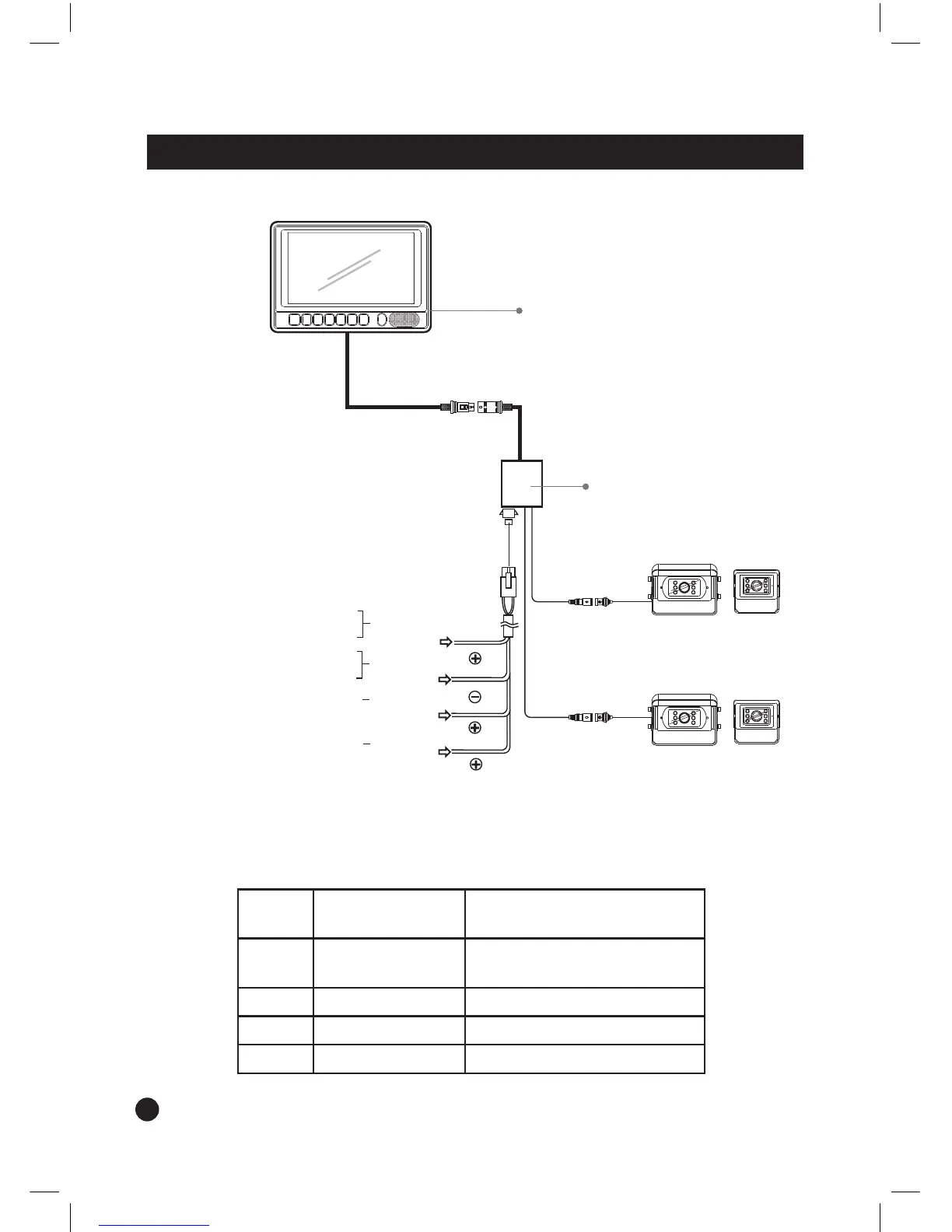

CONEXIONES DEL SISTEMA
FUNCIONES DE CABLEADO DE ALIMENTACIÓN/
DISPARO
Nº DE
REF.
COLOR DEL
CABLE
DESCRIPCIÓN
1 ROJO ENTRADA DE ALIMENT-
ACIÓN CC (10,5V A 32V)
2 VERDE DISPARO 1
3 BLANCO DISPARO 2
4 NEGRO TIERRA
Al terminal de alimentación de 1,2 V o
2,4 V que se activa con la llave de
contacto en la posición auxiliar
A un punto metálico del coche
Cámara 1 (disparador 1)
Normalmente la cámara
de marcha atrás
Cámara 2 (disparador 2)
A ALIMENTACIÓN
Cable de alimentación (suministrado)
Cable de entrada de
alimentación (rojo)
(OBTURADOR) (NORMAL)
(OBTURADOR)
(CÁMARA 2)
(CÁMARA 1)
CAJA DE CONEXIONES
MONITOR
(NORMAL)
Cable de tierra
(negro)
Cable de entrada
(verde)
Cable de entrada
(blanco)
