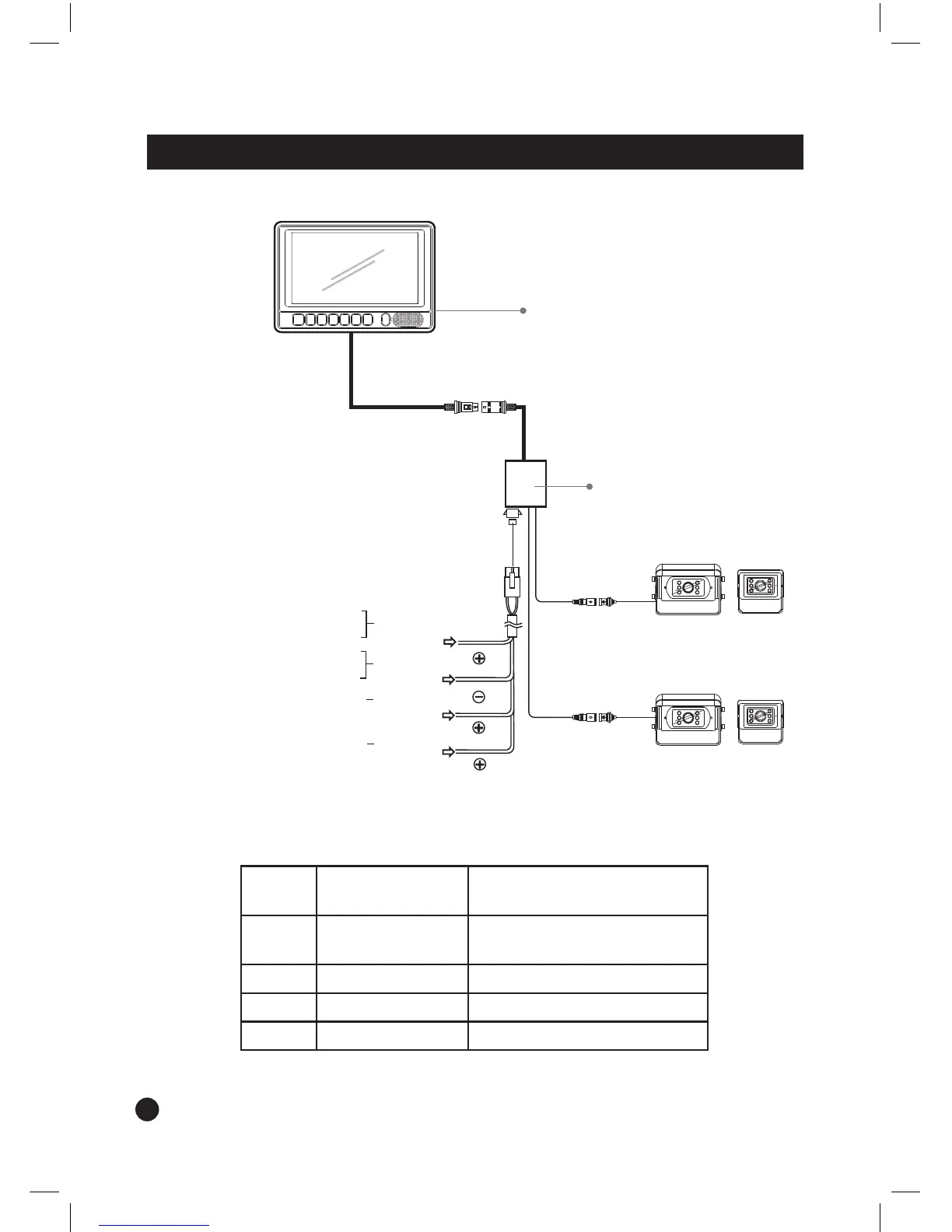

CONNEXIONS DU SYSTÈME
FONCTIONS DE CÂBLAGE DE MARCHE/DÉCLENCHEUR
No RÉF COULEUR DU
CÂBLAGE
DESCRIPTION
1 ROUGE ALIMENTATION EN CC
(10,5 V À 32 V)
2 VERT DÉCLENCHEUR 1
3 BLANC DÉCLENCHEUR 2
4 NOIR PRISE DE MASSE
vers le terminal d’alimentation 12 V
ou 24 V qui est alimenté avec la clé de
contact en position accessoire
A un point métallique du véhicule
Caméra 1 (déclencheur 1)
Normalement la caméra
de marche arrière
Caméra 2 (déclencheur 2)
à L’ALIMENTATION
Câble d’alimentation (fourni)
Câble d’entrée de
l’alimentation (rouge)
(OBTURATEUR) (NORMAL)
(OBTURATEUR)
(CAMÉRA 2)
(CAMÉRA 1)
BOÎTE DE RACCORDEMENT
ECRAN
(NORMAL)
Fil de mise à la
terre (noir)
Câble d’entrée
(vert))
Câble d’entrée
(blanc)
