15

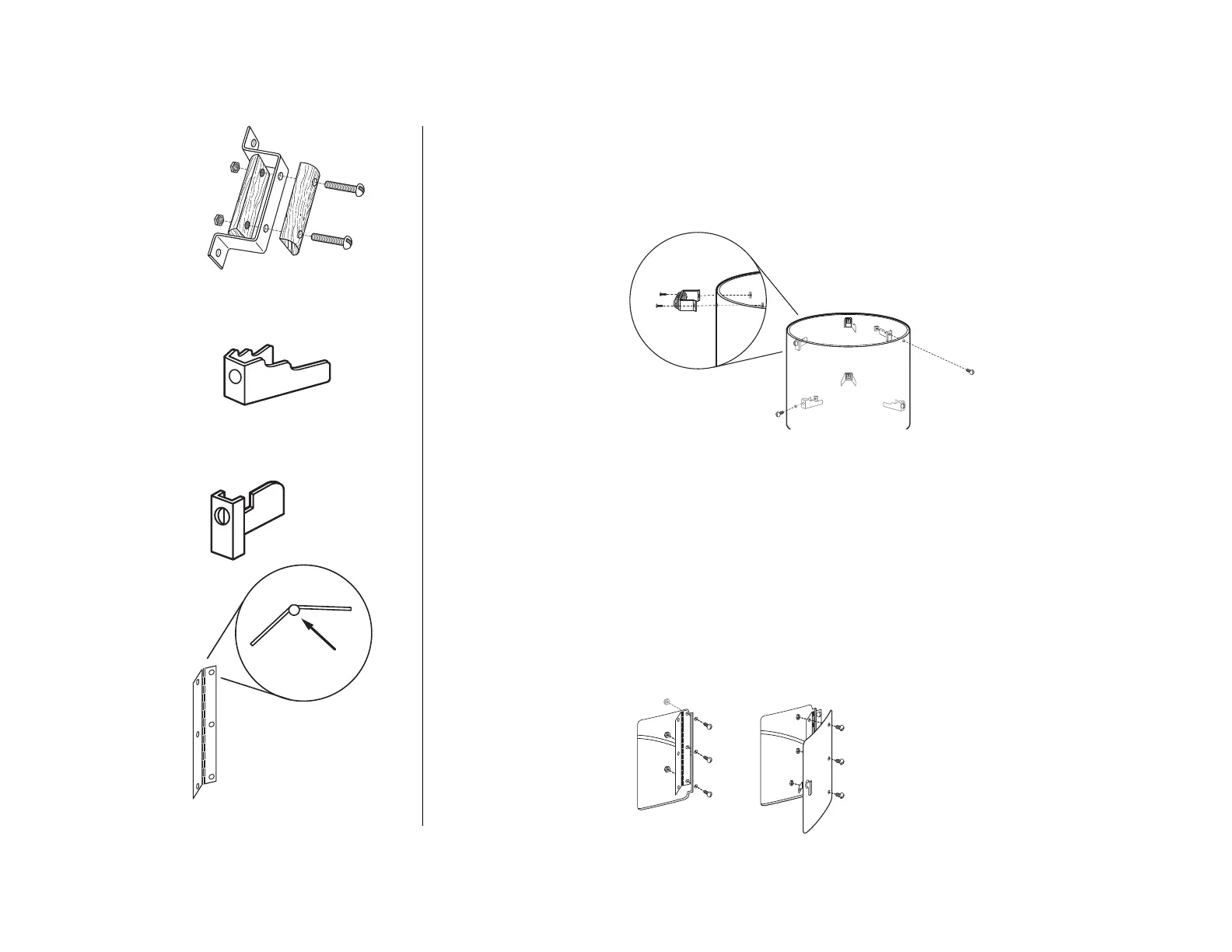

Support de fixation supérieur (pince
simple) avec côté à entaille
dirigé vers le haut.
Support de fixation inférieur (pince
en V) avec côté à entaille dirigé
vers le haut.
Tige dirigée vers
l’extérieur
ÉTAPE 1:
Installation et assemblage de la poignée Gourmet
a. Fixez les embouts de bois de poignée aux supports métalliques en utilisant les vis et écrous 8-32 x 19 mm (w po) comme illustré. Fixez
les deux assemblages de poignée à la paroi du corps principal du fumoir en utilisant les vis et écrous carrés 10-24 x 9,5 mm (s po)
comme illustré.
b. Fixez les trois supports de fixation inférieurs (pinces en V) à l’intérieur du corps principal du fumoir en utilisant les trois orifices de 6.4 mm
(4 po) situés environ à la mi-profondeur du corps principal du fumoir (niveau inférieur). Installez chaque support en plaçant la face à
entaille vers le haut en utilisant les vis et écrous carrés 10-24 x 9,5 mm
(s po). Serrez fermement les vis.
c. Fixez les trois supports de fixation supérieurs (pinces simples) à l’intérieur du corps principal du fumoir en utilisant les trois orifices de 6.4
mm (4 po) situés près du rebord supérieur. Installez chaque support en plaçant la face à entaille vers le haut en utilisant les vis et écrous
carrés 10-24 x 9,5 mm (s po). Serrez fermement les vis.
ÉTAPE 2:
a. Fixez la charnière à l’intérieur du corps principal du fumoir comme illustré. Utilisez les vis et écrous 6-32 x 6,3 mm (4 po) pour fixer la
charnière au corps principal du fumoir.
NOTE: fixez la charnière en positionnant la tige vers l’extérieur du fumoir comme montré.
b. Fixez la charnière de porte en utilisant les autres vis et écrous 6-32 x 6,3 mm (4 po).
Installation de la poignée
latérale fumoir et barbecue
