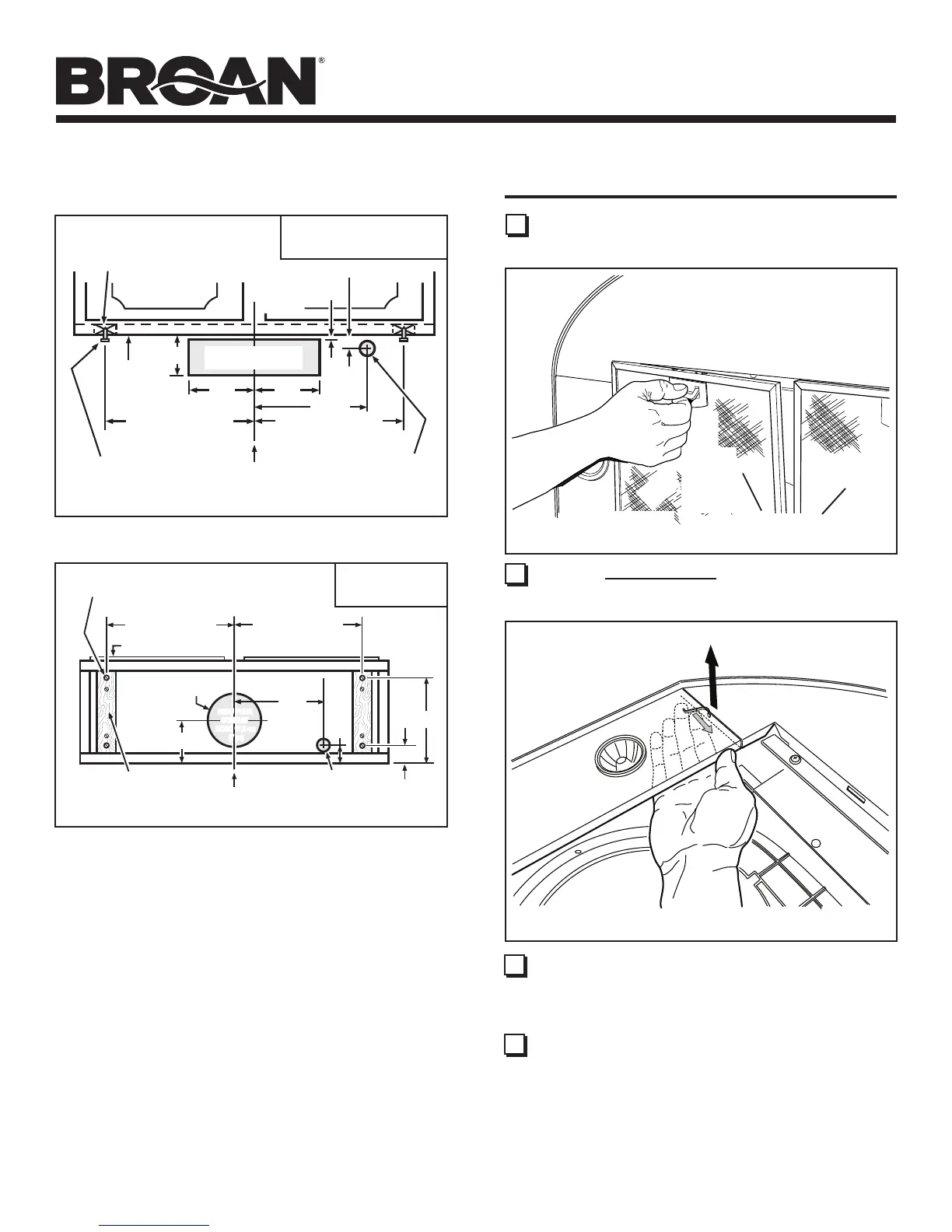

Broan B3030SS - Préparation de la Hotte

Page 9
MODÈLES B3030SS• B3036SS
TROU POUR
CÂBLE ÉLECTRIQUE
(dans le fond de l'armoire)
CALES DE BOIS
(armoires à base
en retrait seulement)
5 cm
(2 po)
39,7 cm [15 5/8 po]
(hotte de 91,4 cm [36 po])
39,7 cm [15 5/8 po]
(hotte de 91,4 cm [36 po])
32 cm [12 5/8 po]
(hotte de 76,2 cm [30 po])
32 cm [12 5/8 po]
(hotte de 76,2 cm [30 po])
21,9 cm
(8 5/8 po)
27 cm
(10 5/8 po)
6,7 cm
(2 5/8 po)
VIS DE MONTAGE DE LA HOTTE (4)
11,7 cm
(4 5/8 po)
TROU D'UN
DIAMÈTRE
DE 20,3 cm (8 po)
AVANT DE L'ARMOIRE
DESSOUS
DE L'ARMOIRE
LIGNE
DE CENTRE
TROU POUR
CONDUIT
ROND 17,8 cm
(7 po)
TROU POUR
CONDUIT
ROND 17,8 cm
(7 po)
DESSOUS
DE L'ARMOIRE
AVANT DE L'ARMOIRE
TROU D'ACCÈS DU
CONDUIT HORIZONTAL
13,3 cm
(5¼ po)
13,3 cm
(5¼ po)
VIS DE MONTAGE
DE LA HOTTE (4)
TROU POUR
CÂBLE ÉLECTRIQUE
(dans le mur)
10 cm
(4 po)
LIGNE
DE CENTRE
CALES DE BOIS
(armoires à base
en retrait seulement)
39,7 cm [15 5/8 po]
(hotte de 91,4 cm [36 po])
32 cm [12 5/8 po]
(hotte de 76,2 cm [30 po])
39,7 cm [15 5/8 po]
(hotte de 91,4 cm [36 po])
32 cm [12 5/8 po]
(hotte de 76,2 cm [30 po])
21,9 cm
(8 5/8 po)
3 cm (13/16 po)
9,5 mm (3/8 po)
CONDUIT HORIZONTAL
8,3 X 25,4 CM (3¼ X 10 PO)
CONDUIT ROND
DE 17,8 CM (7 PO)
PRÉPARATION DE LA HOTTE
6 Retirezleclapet/raccorddeconduitetlesacdepiècesdel’intérieur
del’emballagedelahotte.
INSTALLATIONS AVEC CONDUITS- Passez à l’étape 9.
FILTRES
D’ALUMINIUM
4 Retirezlesfiltres d’aluminiumdelahotte.
(2)
SOULEVER
(1)
TIRER
VERSLE
BAS
↑
↑
3 Enleveztouteslespelliculesprotectricesdelahotte.
5 Retirezlespanneauxd’éclairagedelahotte.Appuyezsurl’onglet
à ressort à l’arrière de chaque panneau, et pivotez pour les
dégager.Débranchezlesconnecteursélectriques.
