4. INSTALACIÓN
6
BAS-342G

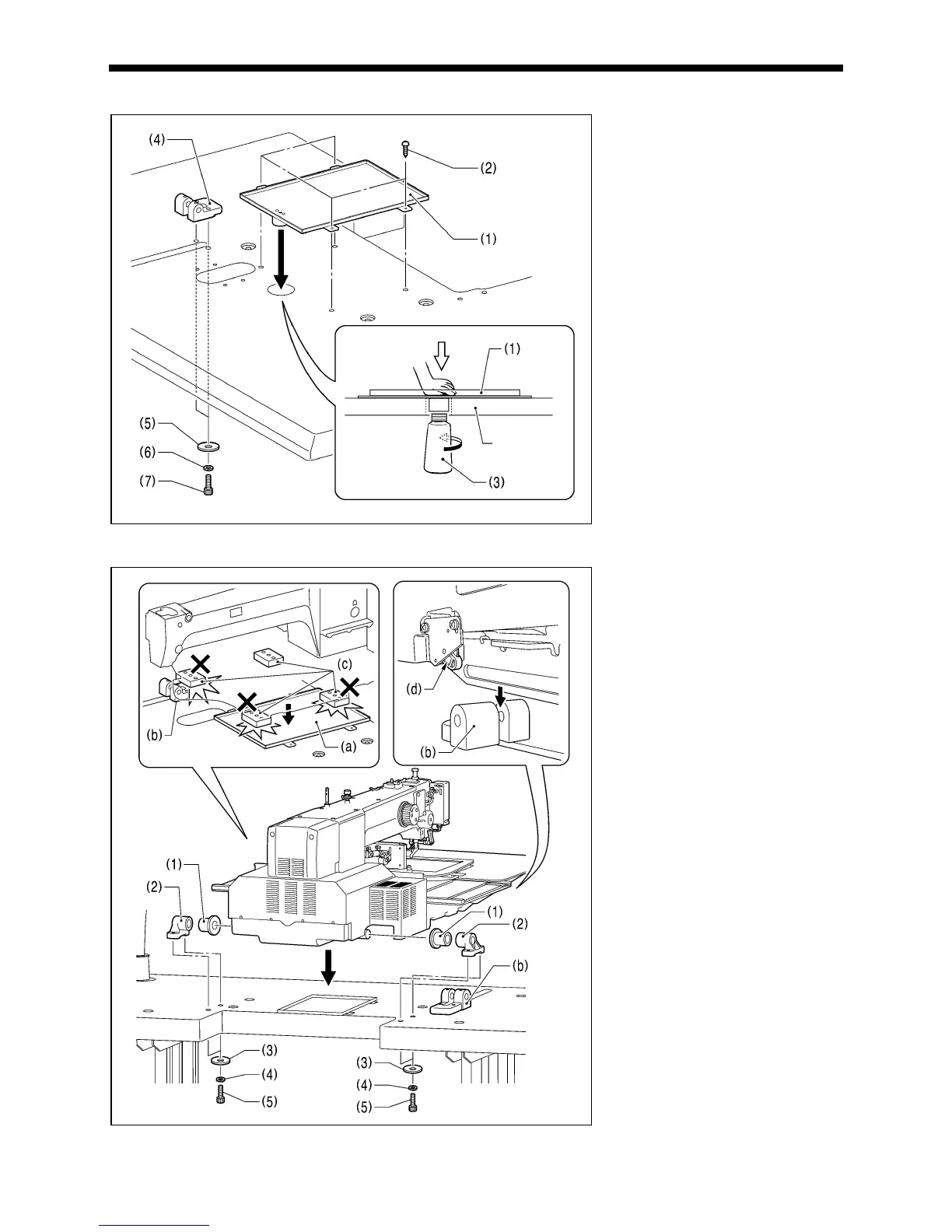

4-3. Instalación del depósito de aceite y la base de la palanca de soporte
(1) Depósito de aceite
(2) Tornillos de madera [4 unidades]
(3) Lubricador
(4) Base de la palanca de soporte
(5) Arandelas planas [2 unidades]
(6) Arandelas de resorte [2 unidades]
(7) Pernos [2 unidades]
4-4. Instalación de la cabeza de la máquina
1. Coloque la cabeza de la máquina en
la mesa.
NOTA:
• Use una grúa o un guinche para
instalar la máquina de coser.
• Tenga cuidado con lo siguiente al bajar
la cabeza de la máquina sobre la
mesa.
! Tenga cuidado de no apretar los
cables entre la cabeza de la
máquina y la mesa.
! No coloque las almohadillas de la
cabeza de la máquina (c) encima
del depósito de aceite (a) o la
base de la palanca de soporte
(b).
! No permite que el lado (d) la
palanca del interruptor de
seguridad toque la base de la
palanca de soporte (b).
(1) Bujes de caucho [2 unidades]
(2) Soportes de bisagra [2 unidades]
(3) Arandelas planas [4 unidades]
(4) Arandelas de resorte [4 unidades]
(5) Pernos [4 unidades]
(Continúa en la página siguiente)
