4. INSTALACIÓN
10
BAS-342G

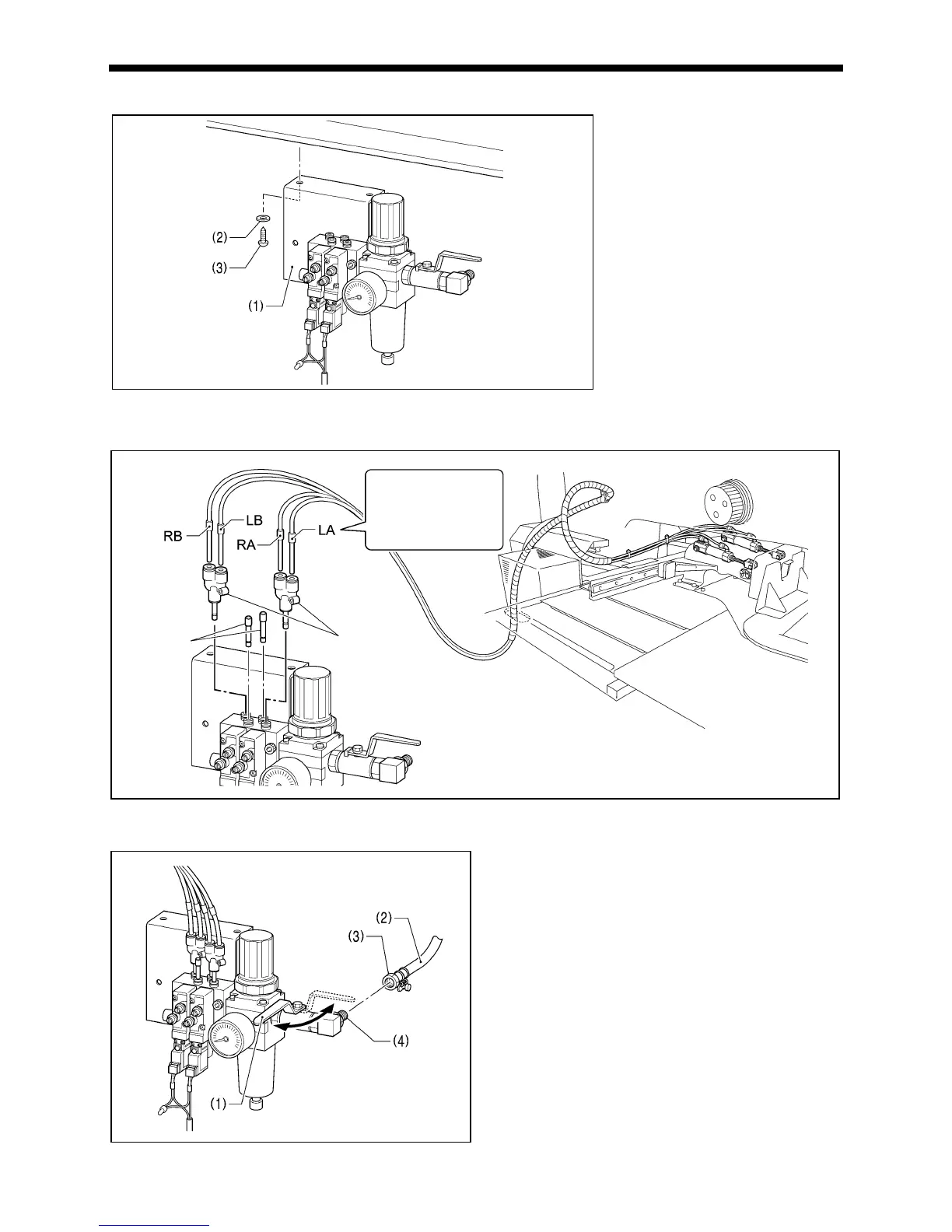

4-8 Instalación del conjunto de la válvula solenoide
Instálela debajo de la mesa de trabajo.
(Consulte la sección "3. Diagrama de
procesado para mesa" por detalles sobre
las posiciones de instalación.)
(1) Conjunto de válvula solenoide
(2) Arandelas [2 unidades]
(3) Tornillos de madera [2 unidades]
NOTA:
Asegúrese que el conjunto de la
válvula solenoide no toca la caja de
controles o la pata de la mesa.
4-9. Conexión de los tubos de aire [4]
4-10. Instalación de la manguera de aire [5]
1. Cierre el grifo del aire (1).
2. Gire la tuerca (3) en el extremo de la manguera de aire (2)
y conéctela a la válvula (4).
3. Abra el grifo de aire del compresor.
* Verifique que no se produce un escape de aire en la
conexión de la válvula (4) ni en la manguera de aire (2).
4. Abra el grifo (1).
(La aguja del contador girará a la derecha.)
NOTA:
Gire el grifo de aire (1) suavemente para abrirlo.
5. Ajuste la presión del aire. (Consulte la página siguiente.)
