4. INSTALACIÓN
13
BAS-342G

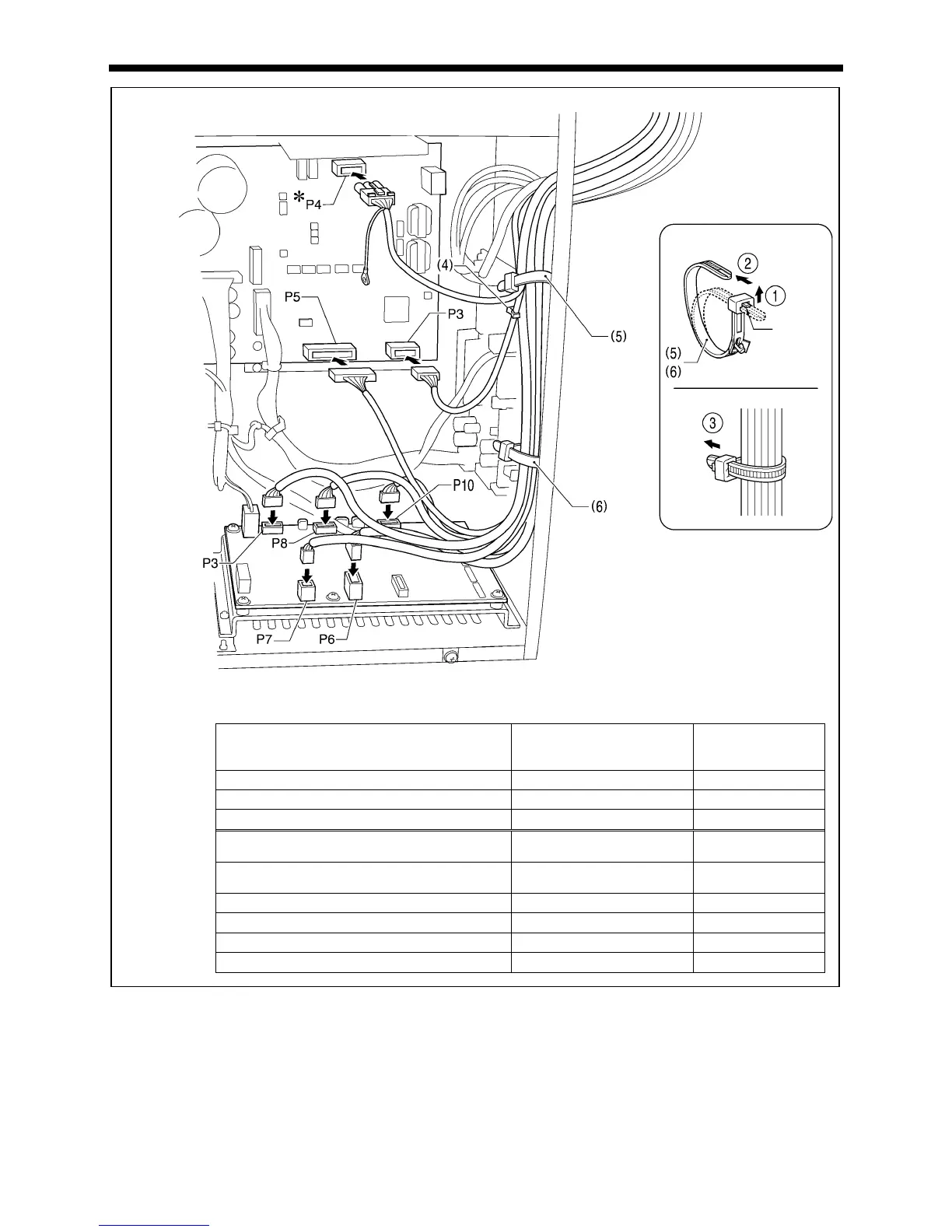

<Tablero P.C. de motor de suministro de alimentación>
<Tablero P.C. PMD>
Conector
Ubicación de conexión del
tablero P.C. de motor de
suministro de alimentación
Abrazadera de
cable/sujetador de
cable
Memoria de cabeza de máquina de 7 clavijas
P3 (HEAD-M) (4)
Motor de eje superior de 3 clavijas
P4 (UVW) (5)
Sincronizador de 14 clavijas
P5 (SYNC) (5), (6)
Conector
Ubicación de conexión del
tablero P.C. PMD
Sujetador de cable
Motor de pulsos de prensatelas de 4 clavijas
Negro
P3 (PPM) (5), (6)
Solenoide de cortahilos de 6 clavijas
P6 (SOL1) (5), (6)
Solenoide de liberación de tensión de 4 clavijas
P7 (SOL2) (5), (6)
Motor de pulsos Y de 4 clavijas azul
P8 (YPM) (5), (6)
Motor de pulsos X de 4 clavijas blanco
P10 (XPM) (5), (6)
<Desmontaje>
Presione
la
lengüeta
<Asegurando>
NOTA:
Pase los mazos de conductores de motor de
pulsos del prensatelas, X e Y de manera
que no toquen el tablero P.C. PMD.
* Asegurarse de realizar la conexión a tierra.
(Consulte la sección "4-14. Conexión del
cable a tierra)
