5. STANDARD ADJUSTMENTS
5. STANDARDEINSTELLUNGEN
5. RÉGLAGES STANDARD
5. AJUSTES ESTANDARES
5-2. Réglage du boucleur inférieur, du garde-aiguille mobile et du garde-aiguille F
5-2. Ajustando el ojo-guía inferior, la protección de la aguja móvil y la protección de aguja F
<
Réglage du boucleur inférieur>

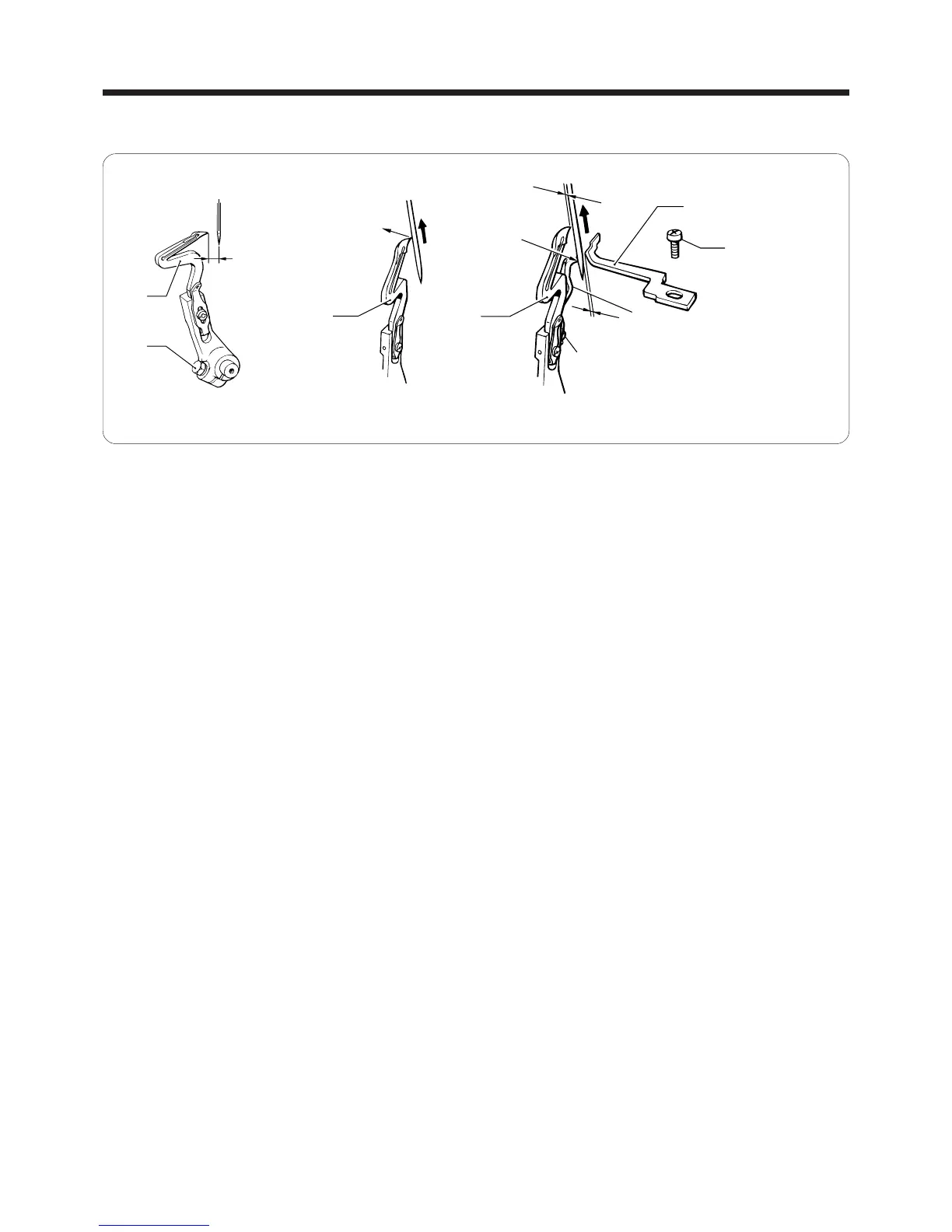

1. Tourner la poulie de machine de façon à amener le boucleur inférieur q à la position extrême gauche.
2. Desserrer le boulon
w et régler la distance entre l’extrémité du boucleur inférieur q et le milieu de l’aiguille à 3,8 mm
(Lorsqu’on coud des points de sécurité fictifs, on peut régler la distance à 3,5 mm pour obtenir un élévation très haute.).
3. Relever l’aiguille de sa position abaissée, et lorsque l’extrémité du boucleur inférieur
q et le milieu de l’aiguille sont
alignés, régler le boucleur inférieur
q de façon qu’il entre en contact avec l’aiguille sur environ 0 - 0,05 mm.
<Réglage du garde-aiguille amovible>
1. Relever l’aiguille de sa position abaissée et aligner l’extrémité du boucleur inférieur q avec le milieu de l’aiguille.
2. Desserrer la vis
e et déplacer le garde-aiguille mobile r de façon que le jeu entre l’aiguille et le boucleur inférieur q
soit de 0 - 0,05 mm.
<Réglage du garde-aiguille F>
Relever l’aiguille de sa position abaissée jusqu’à ce que l’extrémité du boucleur inférieur w et l’aiguille soient alignées,
puis desserrer la vis
t et régler l’écart entre le garde-aiguille F y et l’aiguille à 0,05 - 0,2 mm (dans le cas où un fil fin
de #50 ou moins est utilisé) ou à 0,2 - 0,3 mm (dans le cas où un fil épais de #30 ou plus est utilisé).
<Ajuste de ojo-guía inferior>
1. Girar la polea de la máquina para mover el ojo-guía q a la posición más a la izquierda.
2. Aflojar el perno
w y ajustar la distancia entre la punta del ojo-guía q y el centro de la aguja a 3,8 mm (Al coser
puntadas de seguridad, podrá ajustar la distancia a 3,5 mm para mayor elevación.).
3. Levantar la aguja de la posición inferior y cuando la punta del ojo-guía inferior
q y el centro de la aguja están alineados,
ajustar el ojo-guía
q de forma que haga contacto con la aguja entre 0 - 0,05 mm.
<Ajuste de la protección de aguja móvil>
1. Levantar la aguja de la posición inferior y alinear la punta del ojo-guía con el centro de la aguja.
2. Aflojar el tornillo
e y mover el protector de aguja móvil r para ajustar la separación entre la aguja y el ojo-guía
inferior q entre 0 - 0,05 mm.
<Ajuste de la protección de aguja F>
Levantar la aguja desde su posición más baja hasta que la punta del ojo-guía inferior w y la aguja estén alineados, y
luego aflojar el tornillo
t y ajustar la separación entre el protector de aguja F y y la aguja a 0,05 - 0,2 mm (para hilo
fino de #50 o menos) o 0,2 - 0,3 mm (para hilo grueso de #30 o más).
Fil fin (#50 ou moins) 0,05 - 0,2 mm
Fil épais (#30 ou plus) 0,2 - 0,3 mm
Hilo fino (#50 o menor) 0,05 - 0,2 mm
Hilo grueso (#30 o más) 0,2 - 0,3 mm
Contact
Haciendo contacto
0 - 0,05 mm
0 - 0,05 mm
e
r
q
q
t
y
q
w
3,8 mm (3,5 mm)
