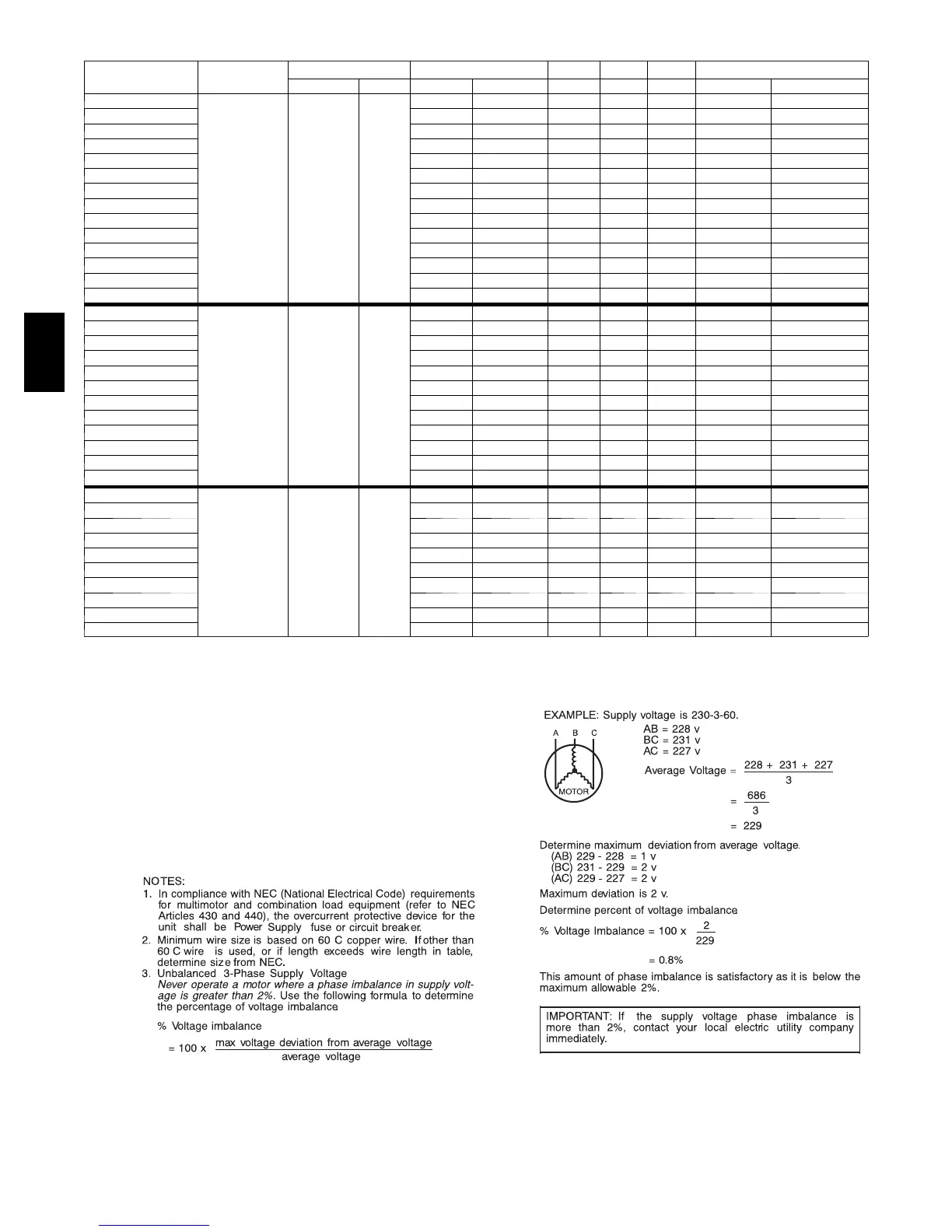

Bryant 574D----A - Electrical Data; Unit Electrical Specifications; Voltage Imbalance Calculation

46
ELECTRICAL DATA
UNIT
NOMINAL
V--PH--HZ
VOLTAGE RANG E COMPRESSOR OFM IFM IDM POWER SUPPLY
MIN MAX RLA LRA FLA FLA FLA MCA MOCP**
574D----A24040
208/230--1--60 187 253
12.8 58.3 1.2 4.1 0.7 21.3 30.
574D----A24060 12.8 58.3 1.2 4.1 1.7 21.3 30.
574D----A30040 12.8 64.0 1.2 4.1 0.7 21.3 30.
574D----A30060 12.8 64.0 1.2 4.1 1.7 21.3 30.
574D----A36060 16.7 79.0 1.2 6.0 1.7 28.0 40.
574D----A36090 16.7 79.0 1.2 6.0 0.5 28.0 40.
574D----A42060 17.9 112.0 1.2 6.0 1.7 29.6 40.
574D----A42090 17.9 112.0 1.2 6.0 0.7 29.6 40.
574D----A48090 21.8 117.0 1.2 7.6 0.7 36.0 50.
574D----A48115 21.8 117.0 1.2 7.6 1.7 36.0 50.
574D----A48130 21.8 117.0 1.2 7.6 0.5 36.0 50.
574D----A60090 26.4 134.0 1.2 7.6 0.7 41.8 60.
574D----A60115 26.4 134.0 1.2 7.6 1.7 41.8 60.
574D----A60130 26.4 134.0 1.2 7.6 0.5 41.8 60.
574D----A30040
208/230--3--60 187 253
8.4 58.0 1.2 4.1 0.7 15.8 20.
574D----A30060 8.4 58.0 1.2 4.1 1.7 15.8 20.
574D----A36060 10.4 88.0 1.2 6.0 1.7 20.3 30.
574D----A36090 10.4 88.0 1.2 6.0 0.5 20.3 30.
574D----A42060 13.5 88.0 1.2 6.0 1.7 24.1 35.
574D----A42090 13.5 88.0 1.2 6.0 0.7 24.1 35.
574D----A48090 13.7 83.1 1.2 7.6 0.7 25.9 35.
574D----A48115 13.7 83.1 1.2 7.6 1.7 25.9 35.
574D----A48130 13.7 83.1 1.2 7.6 0.5 25.9 35.
574D----A60090 16.0 110.0 1.2 7.6 0.7 28.8 40.
574D----A60115 16.0 110.0 1.2 7.6 1.7 28.8 40.
574D----A60130 16.0 110.0 1.2 7.6 0.5 28.8 40.
574D----A36060
460--3--60 414 506
5.8 38.0 0.5 3.0 0.7 10.7 15.
574D----A36090 5.8 38.0 0.5 3.0 0.3 10.7 15.
574D----A42060 6.0 44.0 0.5 3.0 0.7 11.0 15.
574D----A42090 6.0 44.0 0.5 3.0 0.3 11.0 15.
574D----A48090 6.2 41.0 0.5 3.8 0.3 12.1 15.
574D----A48115 6.2 41.0 0.5 3.8 0.7 12.1 15.
574D----A48130 6.2 41.0 0.5 3.8 0.3 12.1 15.
574D----A60090 7.8 52.0 0.5 3.8 0.3 14.3 20.
574D----A60115 7.8 52.0 0.5 3.8 0.7 14.0 20.
574D----A60130 7.8 52.0 0.5 3.8 0.3 14.0 20.
** FUSE OR CIRCUIT BREAKER
LEGEND
FLA - Full Load Amps
IDM - Inducer Motor
IFM - Indoor Fan Motor
LRA -Locked Rotor Amps
MCA - Minimum Circuit Amps
MOCP - Maximum Over Current Protection
OFM - Outdoor Fan Motor
RLA - Rated Load Amps
A06564
574D-- -- A
