DESCRIPCIÓN GENERAL
El Sintonizador Radio es un dispositivo que permite sintonizar y memorizar canales
radiofónicos FM y habilita la señal por medio del BUS del Sistema de Difusión Sonora
para amplifi cadores.

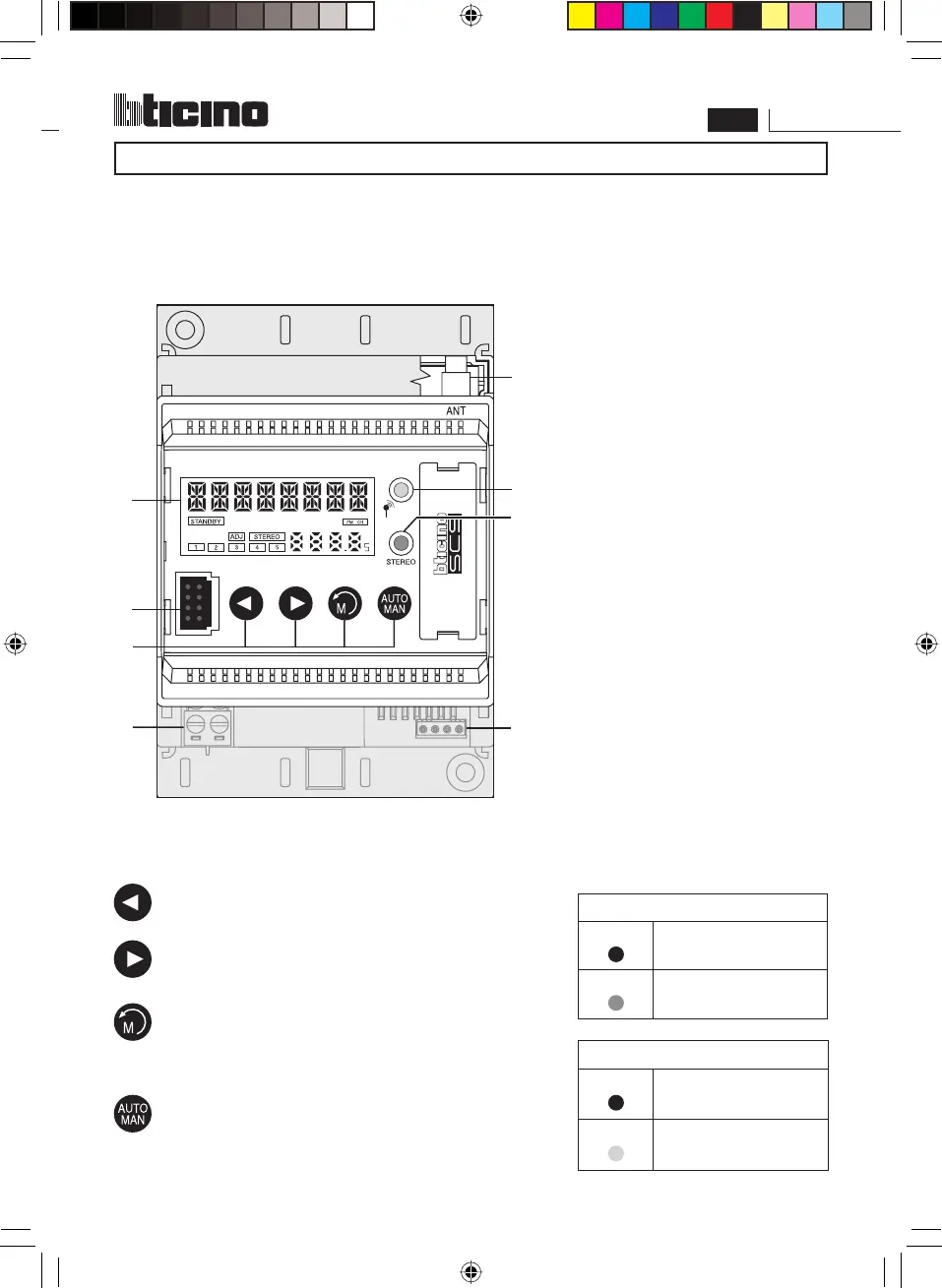

INTRODUCCIÓN
1 Display
2 Conector 8 polos para BUS
difusión sonora
3 Pulsadores
4
Conector de antena (F500
COAX ) o antena alámbrica
(F 500)
5 Led señal mono/estéreo
6 Led recepción señal
7 Conector 2 polos para BUS
de Difusión Sonora
8 Ranura de los
confi guradores
LED SEGNALE MONO/STEREO (5)
APAGADO
Señal mono
ROJO
Señal estéreo
TABLAS DE SEÑALIZACIÓN
LEDS
Baja la frecuencia sintonizada
Aumenta la frecuencia sintonizada
Selecciona las estaciones memorizadas
(pulsación breve) o memoriza la estación
seleccionada (pulsación prolongada).
Selecciona el modo de búsqueda de
frecuencias: manual o automática
LEYENDA
FUNCIONES DE LOS PULSADORES
LED RICEZIONE SEGNALE (6)
APAGADO
Recepción señal
insufi ciente
VERDE
Recepción señal
buena
1
2
3
5
6
7
8
4
